带顶出机构的3D打印物料处理工作站

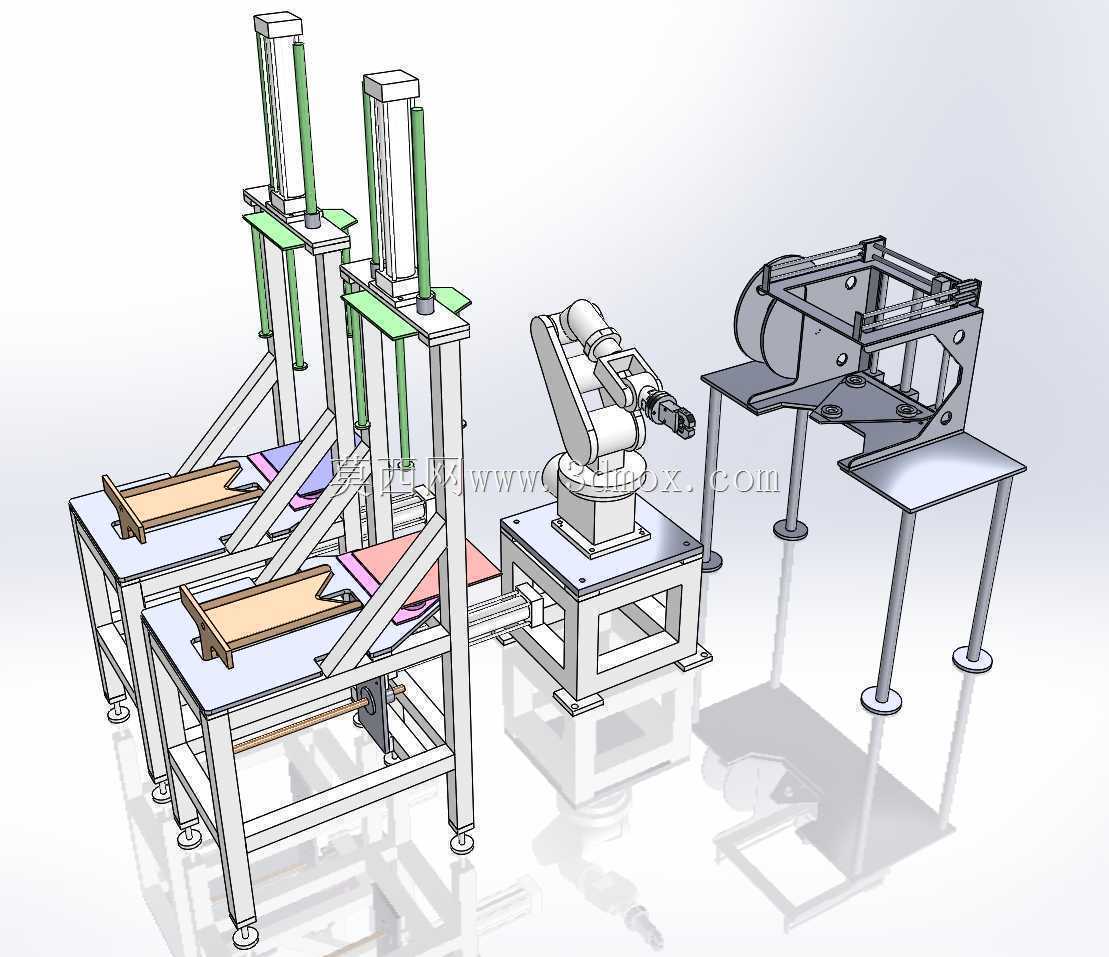

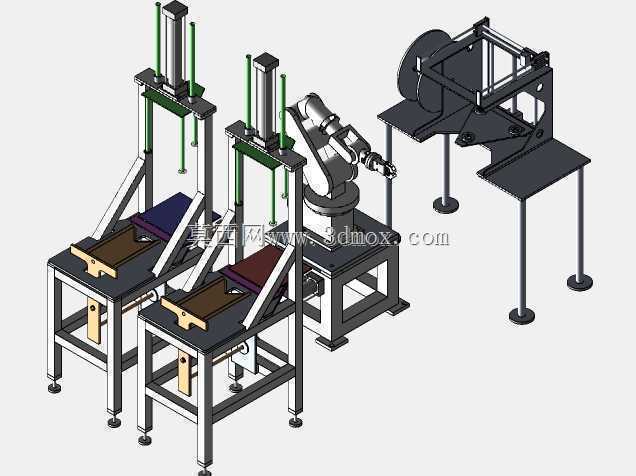

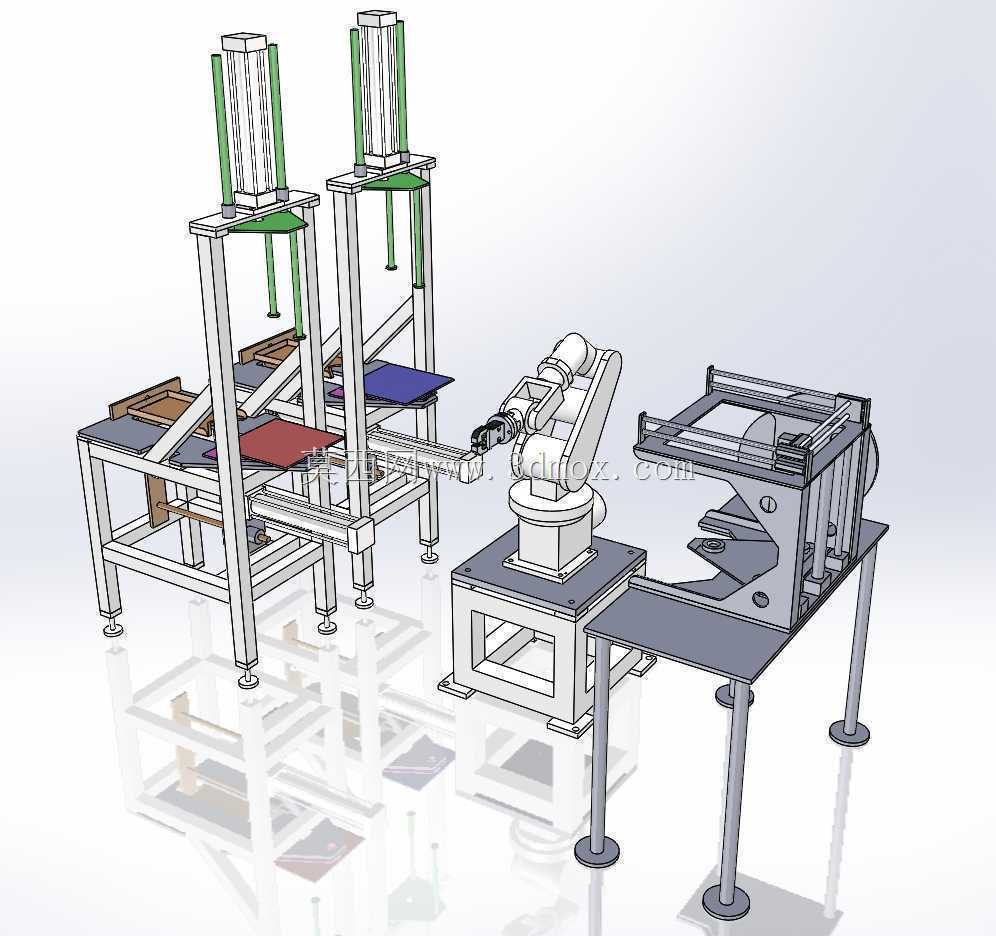

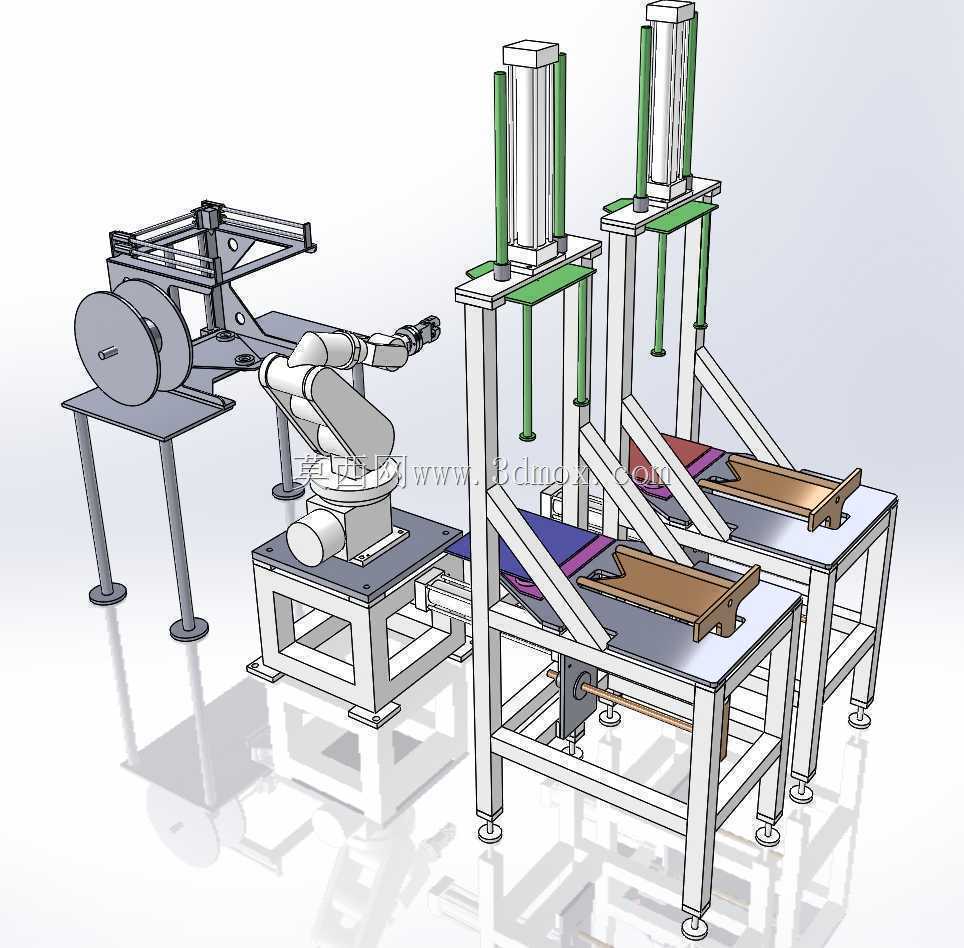

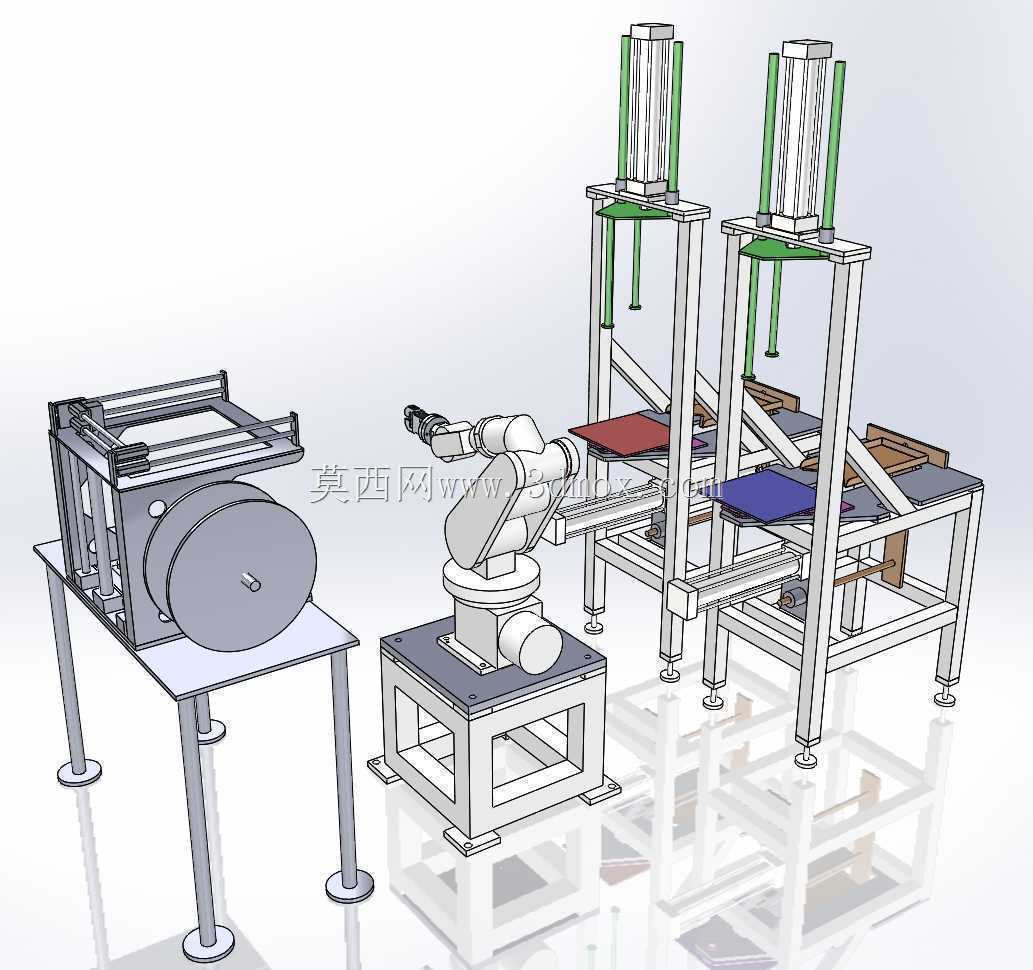

　　在增材制造批量生产场景中，单台3D打印机完成打印后，成品的取出、工位流转往往需要人工介入，不仅打断连续生产节奏，高温成型腔的操作也存在一定安全隐患，这套带顶出功能的辅助处理系统，正是针对多台3D打印机并行生产的后段工序需求设计。整套工作站采用双工位并行布局，匹配两台同规格3D打印机的出料节拍，中间搭载六轴工业机器人完成成品的转移搬运，末端可适配夹爪或真空吸盘组件，根据打印件的材质、外形特征灵活切换取件方式，避免刚性夹取对薄壁打印件造成的形变损伤。

　　顶出机构采用立式导柱导向结构，驱动单元布置在工位架体的上部，通过线性导轨保证顶出动作的垂直精度，顶推板的接触面做了防滑缓冲处理，当3D打印机完成成型腔开盖动作后，顶出机构的推板下行，平稳将打印基板连同成型件一同顶出至取件定位面，定位面设置了可调式挡块，可根据不同尺寸的打印基板调整定位边界，适配常见的200mm至400mm幅面的成型平台，无需额外更换工装即可兼容多规格打印任务。架体主体采用工业铝型材拼接搭建，底部配置可调脚杯与万向脚轮组合，既可以在安装调试阶段快速推移调整工位位置，到位后旋转脚杯即可完成设备调平，保证顶出动作的垂直度偏差控制在0.1mm以内，避免顶推过程中卡滞对打印机成型平台造成损伤。

　　中间的机器人安装底座采用型钢焊接框架结构，台面加工有定位安装孔位，可适配负载5kg至10kg级的通用六轴工业机器人，机器人的运动范围覆盖两侧顶出工位与后续的成品输送台，输送台采用带挡边的平皮带结构，高度与机器人取件高度匹配，打印件被顶出到位后，机器人自动运行至取件点位，抓取成型件后放置到输送台面上，流转至后续的清粉、检测工序。整套系统的安装边界控制在长3.2m、宽1.8m、高2.2m的范围内，可直接布置在现有3D打印车间的设备间隙中，不需要对原有车间布局做大规模改造，架体上预留了传感器安装位，可加装光电传感器检测打印件是否到位、顶出机构是否回位，配合设备的IO信号实现全流程自动运行，无需人工值守即可完成打印完成后的自动出料、转移工序。

　　设计过程中针对顶出力做了冗余校核，驱动单元的输出推力预留了1.5倍的安全系数，即使打印件与成型平台存在轻微粘结，也能平稳将其顶出，不会出现推力不足导致的卡滞问题；导柱部位配置了自润滑轴承，长期运行无需频繁加注润滑脂，降低日常维护工作量。两侧工位的顶出机构采用独立控制逻辑，可单独运行也可联动匹配双机生产节拍，当其中一台打印机处于打印状态时，对应侧的顶出机构处于待机位，不会干扰打印机的正常成型作业，各运动部件的活动范围都做了软限位与硬限位双重防护，避免误动作导致的设备碰撞。
