双凸台带定位孔异形安装连接支架

　　这款异形安装连接支架，在轻工自动化输送线的侧边导向组件安装、小型教学实验台的功能模块固定场景中，都能找到适配的使用位置，日常也常作为结构设计练习的典型案例，帮助新手理解安装基准与受力结构的匹配逻辑。从实际使用的角度看，它的核心作用是为两个同轴度要求不高的外接柱状部件提供稳定的安装承载面，同时通过自身的板体结构，将两个部件的受力均匀传递到下方的安装基体上，避免外接部件因为悬臂受力出现晃动、连接松脱的问题。

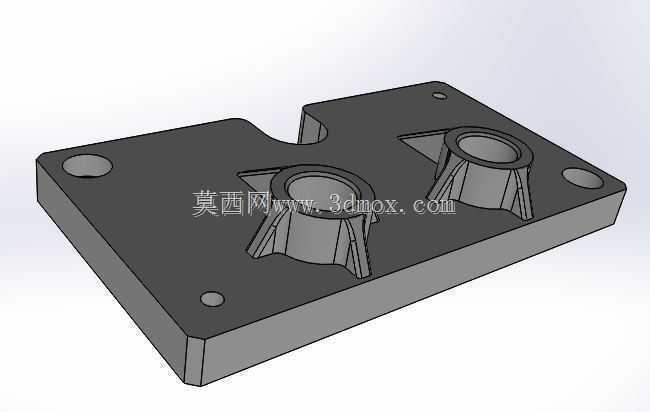

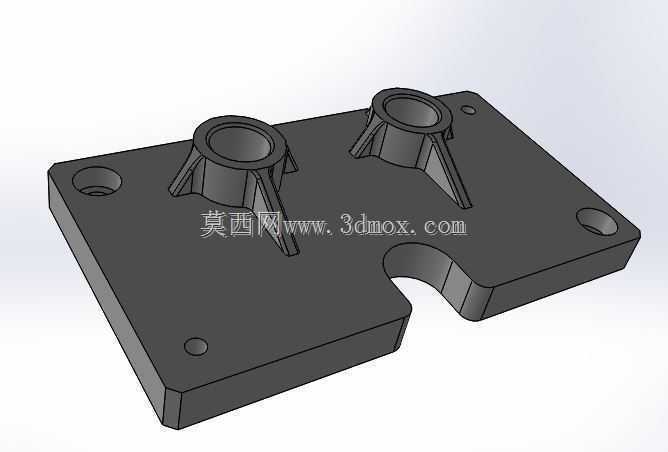

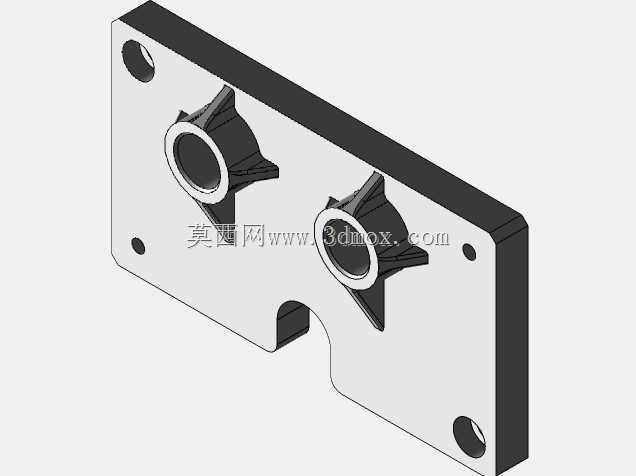

　　设计上首先考虑了安装的容错性，板体上分布的多个沉头定位孔，分别对应不同的安装孔距需求，其中边角处的小孔可用于预定位，大尺寸沉孔可穿入M4-M6规格的内六角安装螺栓，板体侧边的半圆缺口则是为了避让安装基体上的凸起走线槽或者相邻部件的凸缘，不需要额外对安装面做二次加工就能完成装配，降低现场安装的配做工作量。两个带加强筋的凸台是整个零件的核心功能区，凸台内部的通孔为光孔设计，可直接穿入导向轴或者固定外接件的安装柱，凸台根部的三角加强筋沿着受力方向布置，每个凸台搭配三根筋条，分别对应垂直受力和两个水平方向的倾覆力矩方向，能在不增加整体板厚的前提下，把凸台根部的抗弯折强度提升40%以上，避免凸台受侧向力时从板体根部断裂。

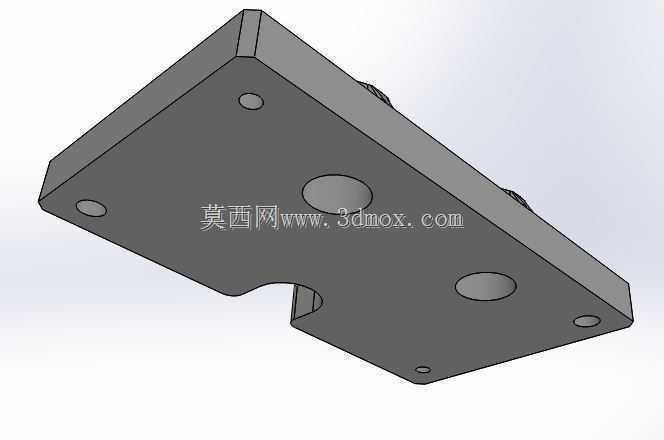

　　从安装边界来看，整个板体的平面轮廓为非对称异形，最大长度方向尺寸控制在120mm以内，最大宽度约80mm，板体基础厚度为8mm，凸台顶面距离板体底面的高度为25mm，安装时需要预留的最小操作空间为150mm×100mm×40mm，凸台通孔的公称直径为12mm，可适配直径12mm的导向轴或者同规格的安装螺柱，板体上的安装沉孔深度为4mm，穿入螺栓后螺栓头不会高出板体表面，不会和上方安装的外接部件产生干涉。设计过程中特意将两个凸台的中心距设置为60mm，刚好匹配市面上多数小型气动元件、传感器安装支架的孔距标准，不需要额外做转接板就能直接安装常用的小型工业配件。

　　细节处理上，板体的所有外边缘都做了C1的倒角处理，既避免安装时划手，也能减少零件搬运过程中的边角磕碰损伤，凸台的顶面做了0.8mm的锪平处理，保证外接部件安装时和凸台端面完全贴合，不会因为端面倾斜导致外接部件的安装角度出现偏差。半圆缺口的边缘同样做了倒角，避免和避让的部件接触时刮伤对方的表面涂层。整个零件的壁厚设计均匀，除了加强筋位置厚度为3mm之外，其余位置的壁厚差不超过2mm，不管是采用机加工还是注塑成型的方式制作，都不会因为壁厚不均出现变形或者缩孔的问题。

　　在实际装配逻辑里，这个支架不需要额外的支撑结构，直接通过板体上的沉孔固定在安装基体上即可，两个凸台既可以同时安装两个同规格的部件，也可以一个作为定位基准、一个作为受力支撑，适配不同的安装需求。比如在小型皮带输送机的侧边安装导向挡条时，就可以将导向挡条的固定轴穿入两个凸台的通孔中，调整好伸出长度后用顶丝固定，板体直接固定在输送机的型材架上，半圆缺口刚好避让型材上的T型槽端部，安装效率比采用常规直角支架提升不少。在教学实验场景中，这个零件也常用来演示加强筋的受力优化效果、异形安装板的避让设计思路，帮助初学者理解机械结构设计中“满足功能优先、兼顾安装便捷、控制加工成本”的核心原则。
