3D打印产线配套AGV转运接驳设备

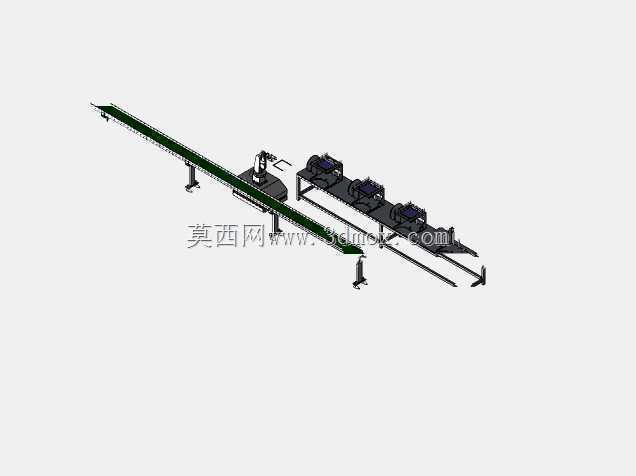

　　这套三维建模内容呈现的是面向3D打印量产车间的AGV接驳转运配套布局，核心覆盖多台3D打印设备工位、皮带输送线与潜伏式AGV的协同作业场景，在离散型增材制造车间的物料周转环节有很强的落地参考价值。从实际应用场景来看，这类布局主要适配中小尺寸批量3D打印件的生产流转，解决传统人工取件、转运过程中效率低、错放率高、易碰伤刚成型工件的痛点，尤其适合光敏树脂、尼龙烧结类需要及时转运至后处理工位的3D打印生产场景，可实现打印完成后的工件自动从工位转移至输送线，再由AGV配送至清粉、固化、后加工工位的全流程无人化衔接。

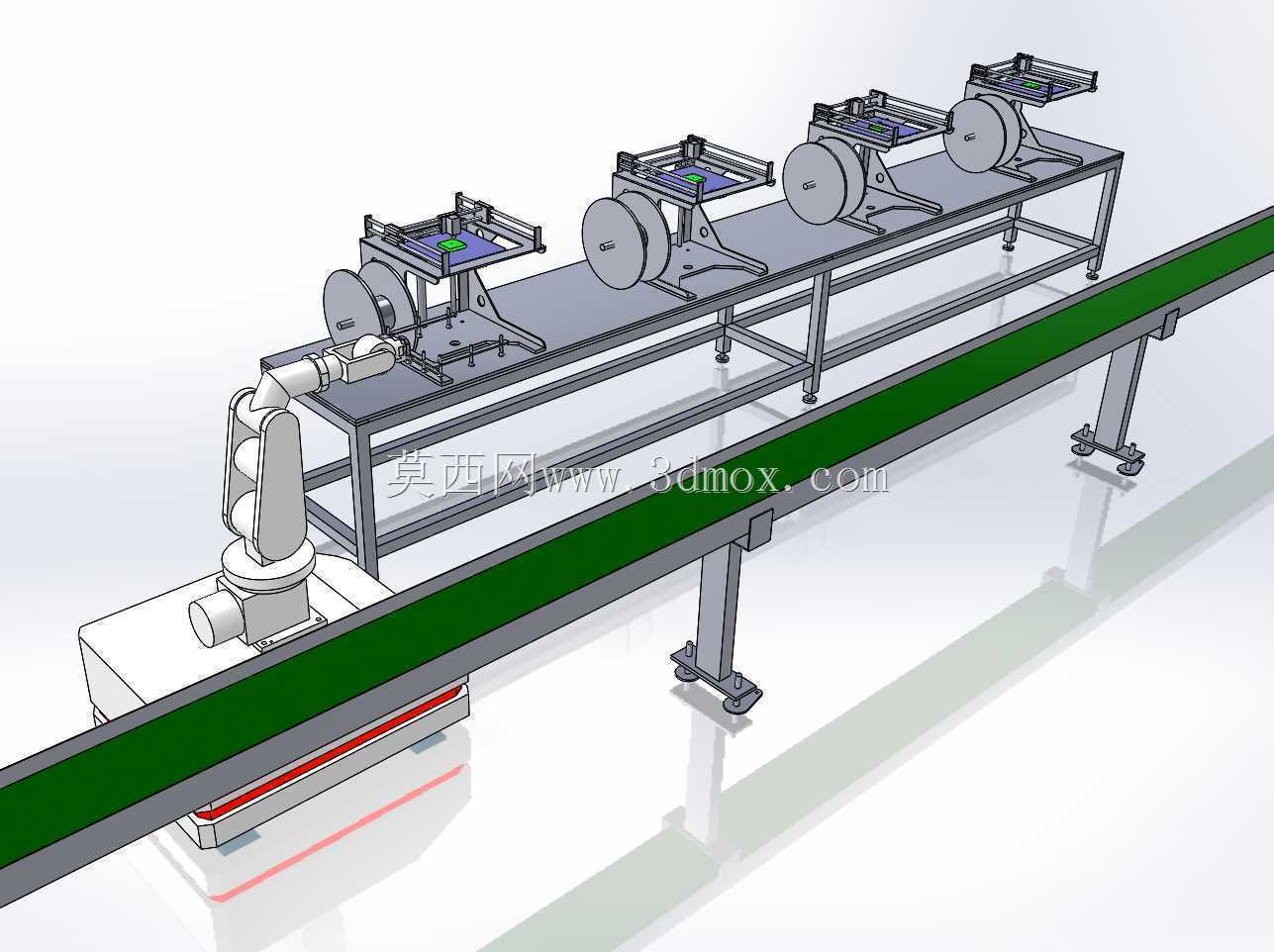

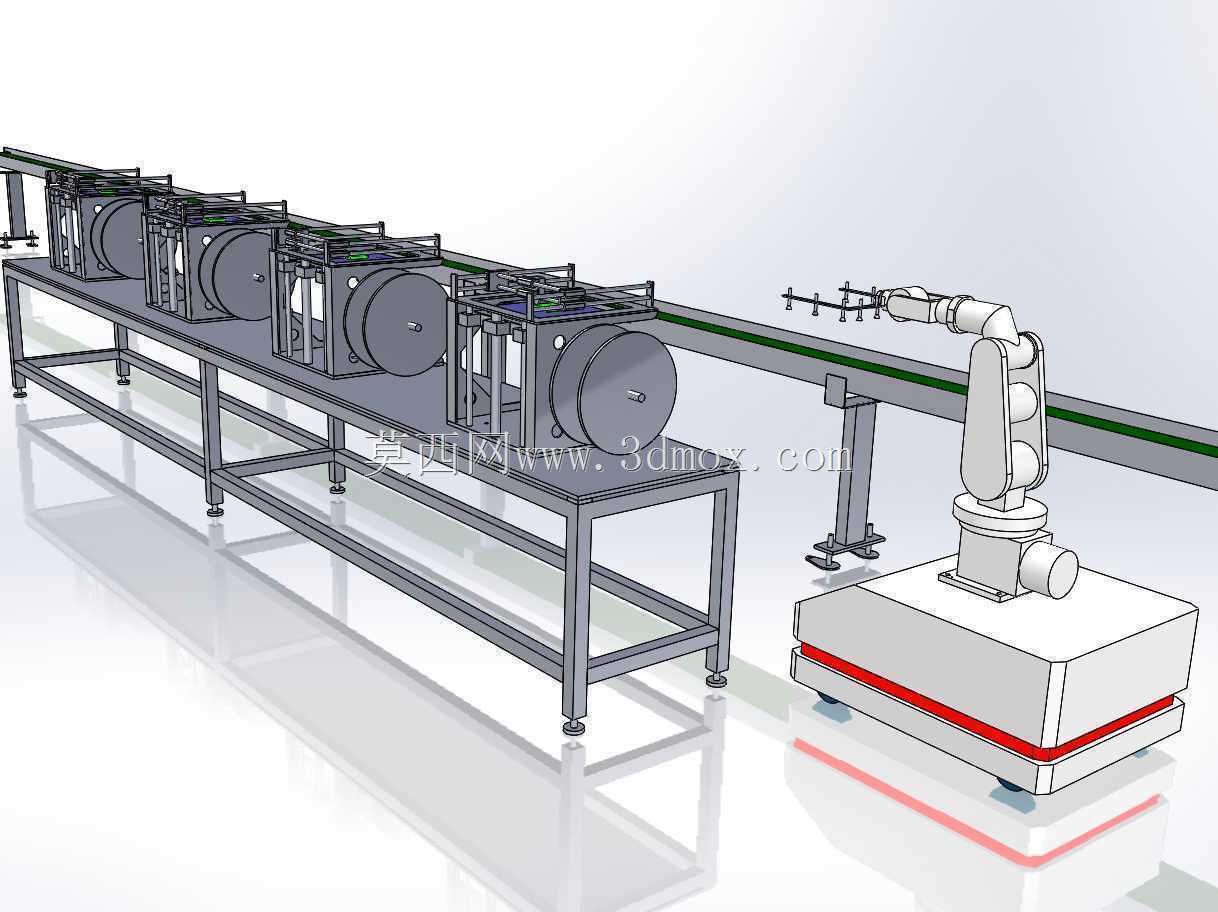

　　设备的实际用途围绕3D打印产线的物料流自动化展开，其中AGV承担跨工位的长距离转运任务，可沿预设磁条或SLAM导航路径在打印工位、输送线、后处理区、成品缓存区之间往返，适配车间内多台打印设备的集群化调度需求；侧边的皮带输送线承担工位间的短距离接驳，承接AGV转运来的空料盘，或是将打印完成的带件料盘输送至AGV取料位；线体旁的3D打印设备工位预留了料盘推拉的操作空间，可兼容自动出料机构的伸出动作，无需人工干预即可完成料盘在设备与输送线之间的转移。

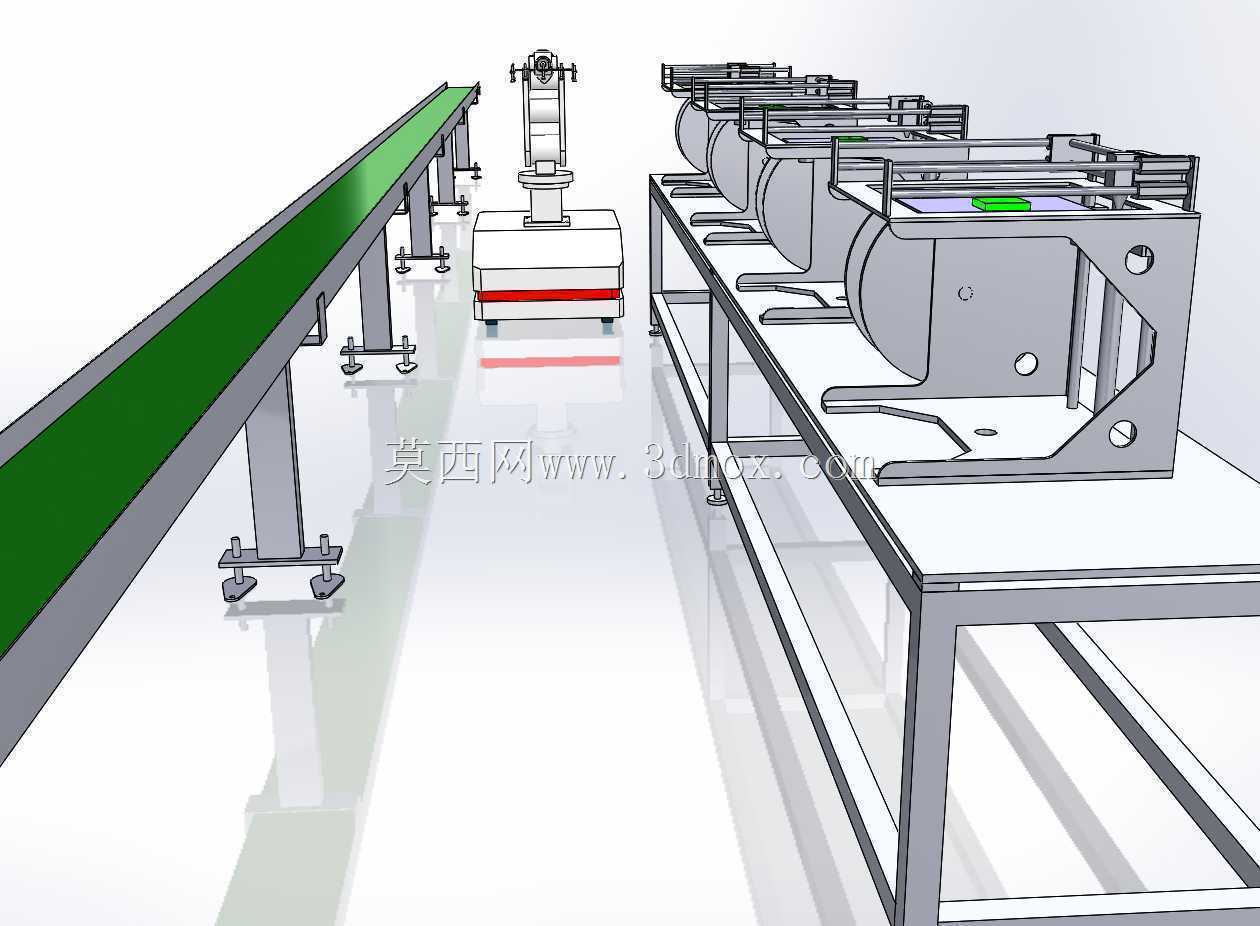

　　从功能特性来看，这套布局里的AGV采用潜伏式顶升结构，可钻入料架底部完成顶升取放，行进路径上预留了安全检测距离，线体与设备之间的间隙控制在15mm以内，避免料盘转移过程中出现卡滞；皮带输送线采用绿色防静电PVC带面，适配3D打印车间的防静电要求，线体支脚配置可调节脚杯，可根据车间地面平整度调整高度，保证带面水平度偏差不超过1mm/m，避免料盘输送过程中出现偏移；每个3D打印工位旁都设置了料盘定位挡块，可保证料盘停位精度控制在±2mm以内，满足AGV自动取放的对位要求。

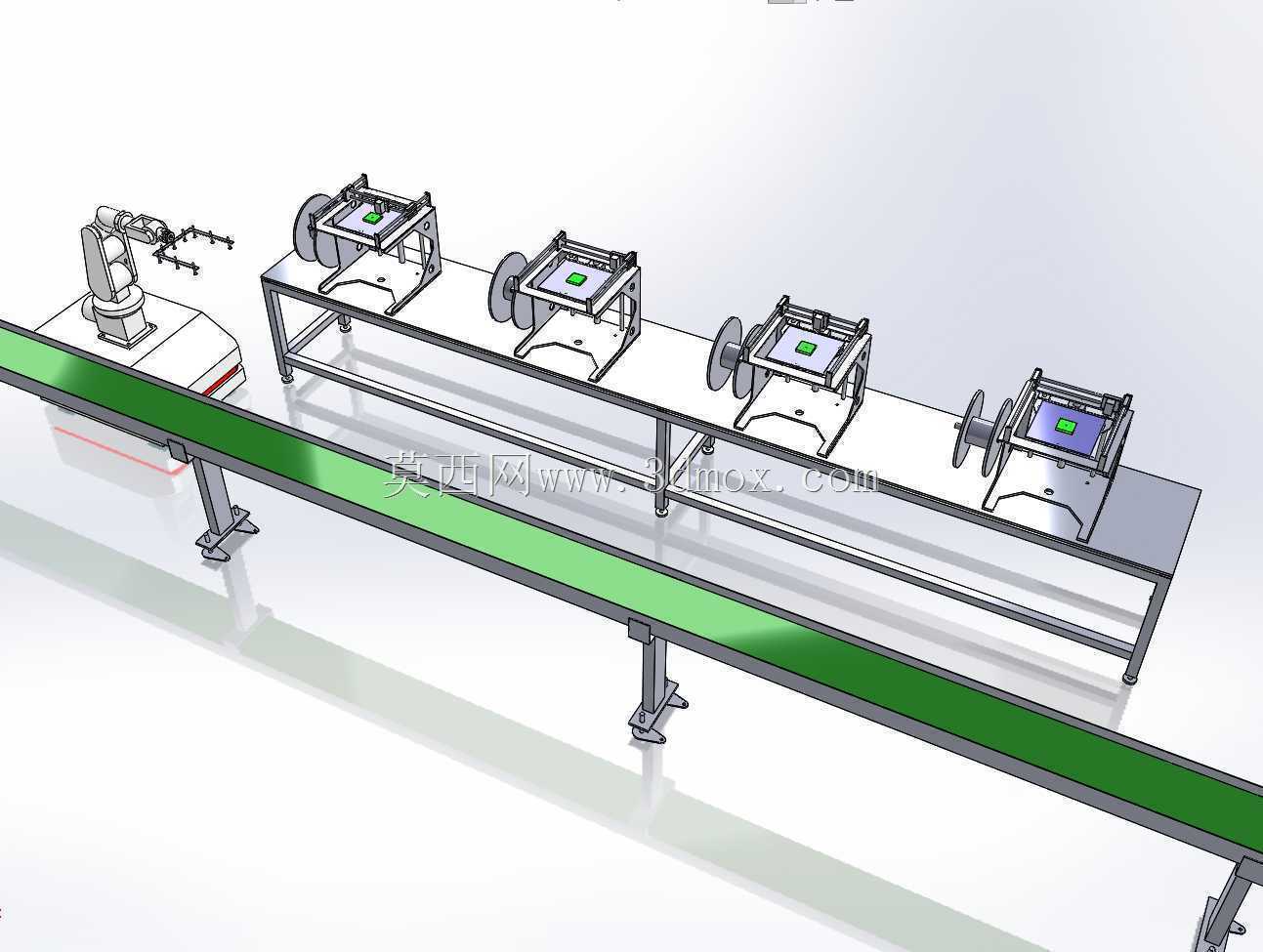

　　设计思路上优先考虑了产线的柔性扩展能力，所有工位、线体、AGV路径都采用模块化布局，后续新增3D打印设备时只需延长输送线、调整AGV导航路径即可完成扩容，无需大规模改动现有布局；建模过程中严格按照实际设备的干涉边界进行装配，AGV转弯半径预留了200mm的安全余量，输送线与设备之间预留了300mm的维护通道，方便后期对设备进行检修、耗材更换操作；料盘的尺寸统一采用3D打印行业通用的300mm×300mm标准规格，可兼容多数桌面级及工业级FDM、SLA设备的出料尺寸，无需额外定制转接治具。

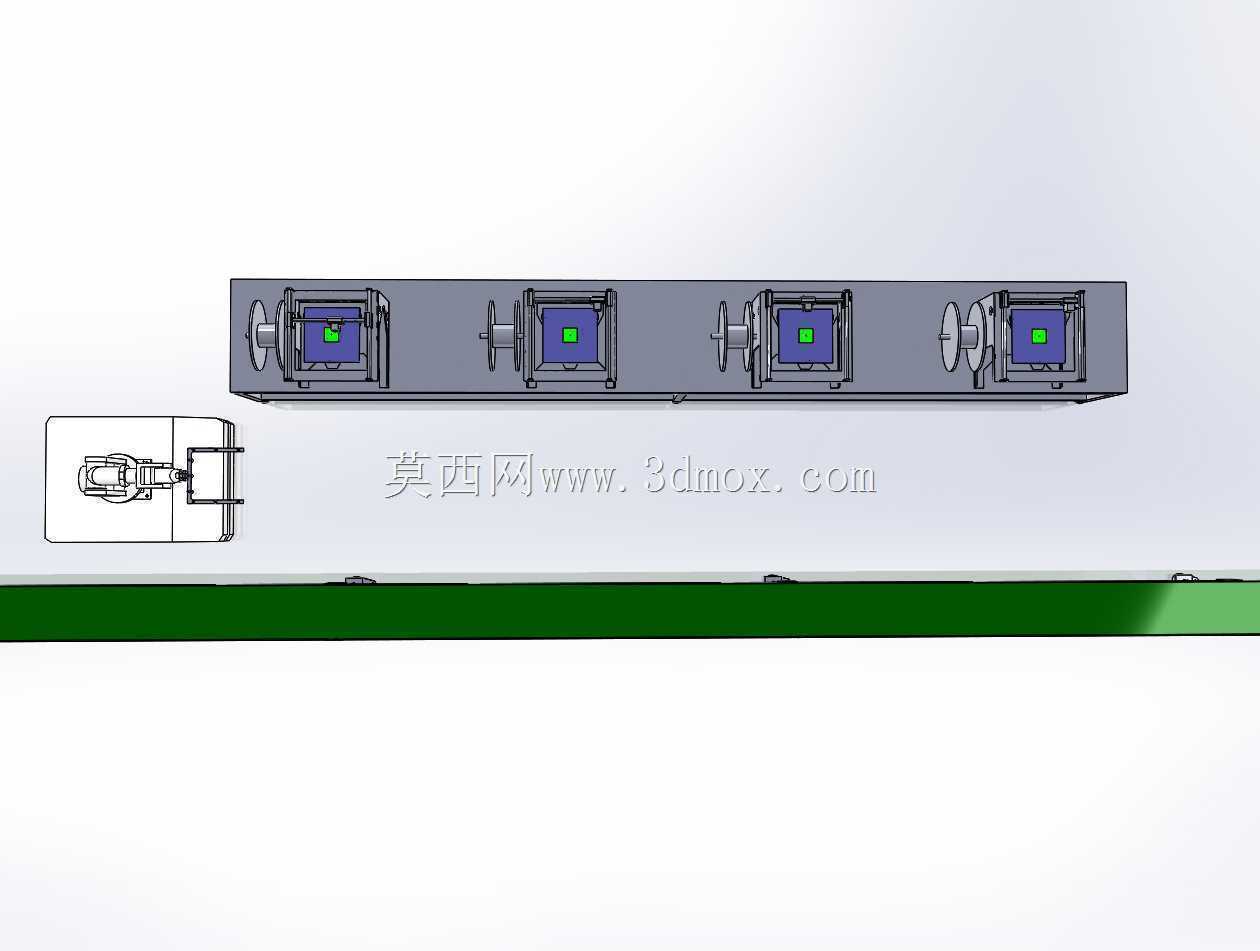

　　外形尺寸与安装边界方面，整套布局的单条产线长度可根据车间场地调整，示例段长度约6米，宽度约2.5米，其中输送线宽度为400mm，带面高度为750mm，与3D打印设备的出料口高度保持一致；AGV的本体尺寸为400mm×300mm×280mm，顶升行程为50mm，最小通过宽度为600mm，路径两侧预留100mm的安全间隙即可正常通行；3D打印设备的安装位采用等距排布，相邻设备间距为800mm，既保证了操作空间，也避免了设备运行时的振动相互传递，影响打印精度。整个布局的地面承重要求不超过500kg/㎡，适配多数标准工业厂房的地面承重条件，无需额外做地面加固处理，线体安装时只需保证安装区域地面平整度偏差不超过5mm/2m即可满足运行要求。
