多工位拾取转移直线滑台底座结构

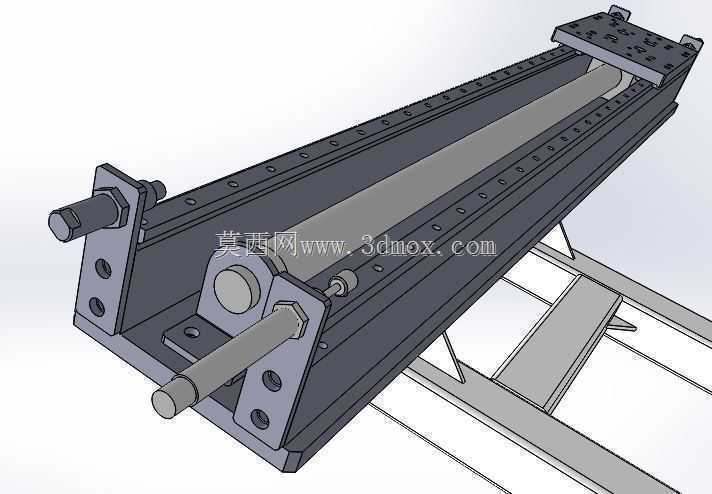

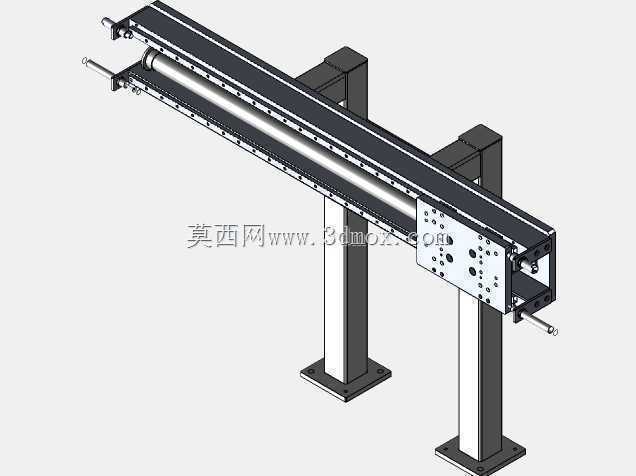

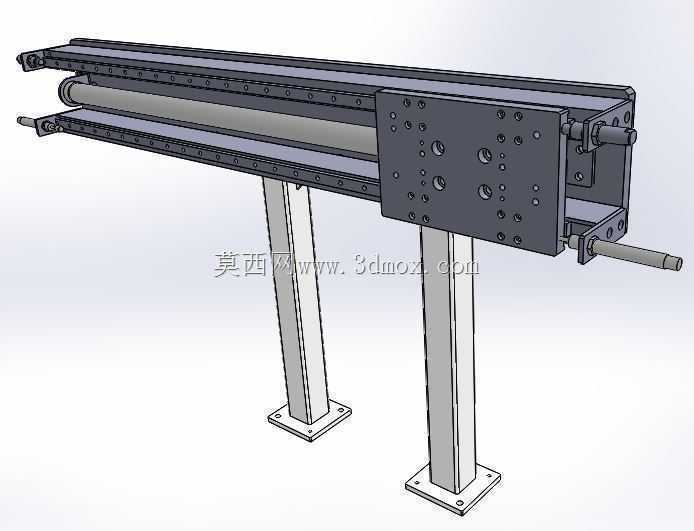

　　在3C电子小件组装、五金零件分拣、轻载物料工位转序这类需要频繁在多个固定点位间完成取放动作的自动化产线场景里，这类带直线导向的转移底座是整套移载机构的核心承载基础，区别于普通无导向的气缸直推结构，它的核心作用是给拾取执行端提供稳定的水平移动基准，避免长行程推移动作出现的偏摆、卡滞问题，保证末端拾取头在各个目标工位的重复定位精度满足装配或取放要求。从结构设计逻辑来看，整套底座采用双侧板拼合的框架式承载结构，两侧的安装侧板通过端部的连接块、底部的支撑横梁形成刚性整体，框架内部预留了驱动元件的安装空间，既可以适配丝杆传动模组，也可以根据行程和负载需求换装无杆气缸作为动力源，这种开放式的框架设计在后期维护时不需要完全拆解整体结构，

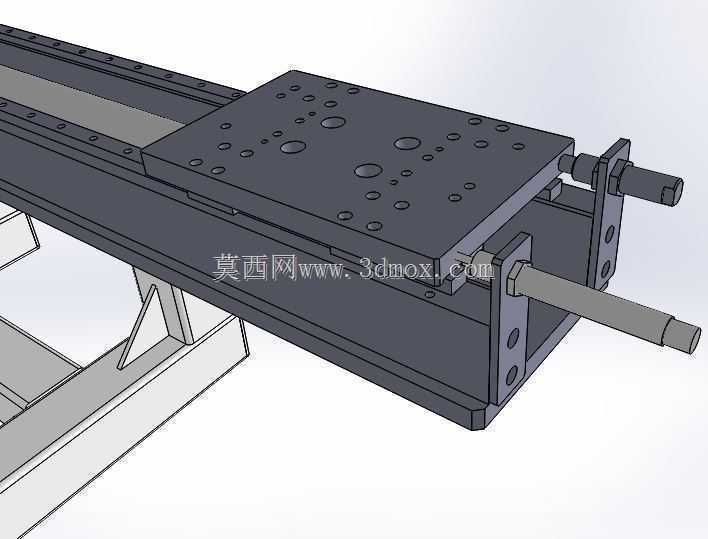

　　就能直接对内部的传动、驱动部件进行检修更换，适配产线快速运维的实际需求。导向部分选用标准LM直线导轨作为移动副，导轨沿底座长度方向平行固定在两侧侧板的安装基准面上，安装时需要先通过百分表打表校正两根导轨的平行度，控制在每米行程0.02mm以内的公差范围，避免滑块运行时出现卡顿、磨损加剧的问题；移动承载板通过滑块与导轨连接，作为拾取执行机构的安装载体，承载板上预留了呈阵列分布的螺纹安装孔，可以直接适配不同规格的气动吸嘴安装架、气动夹爪固定座，不需要额外做转接板加工，减少现场改装的工作量。底座的两端设计了硬限位结构与缓冲组件安装位，端部伸出的调节螺杆可以根据实际工位的行程范围调整硬限位的触发位置，

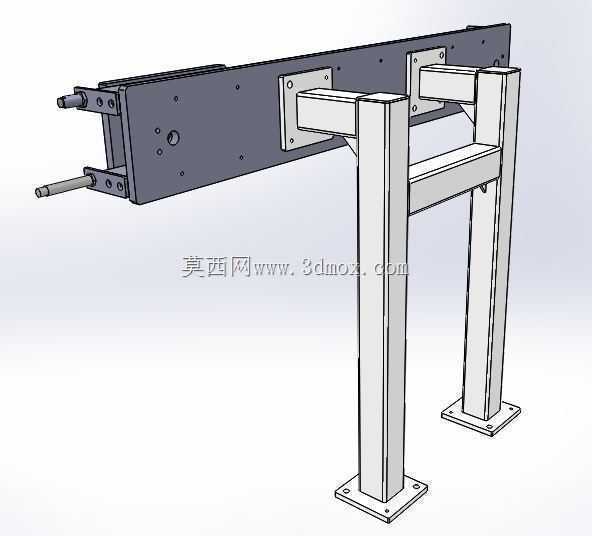

　　搭配聚氨酯缓冲垫吸收移动平台到端点时的冲击惯量，避免高速移动时刚性碰撞导致的工位定位偏移，同时也能降低碰撞产生的噪音，适配车间的作业环境要求。从安装边界来看，这类底座的底部支撑框架预留了与设备机架连接的固定孔位，可以直接通过螺栓固定在铝型材机架或者钢板焊接台架上，安装时需要保证底座安装面的平面度公差不大于0.1mm，防止底座安装后出现扭曲变形导致导轨卡滞；整体的宽度尺寸控制在窄幅范围，适合在产线排布紧凑、安装空间受限的工位间布置，不会占用过多的设备横向空间，长度方向可以根据实际需要的工位数量、工位间距做适应性调整，不需要改动核心的导向、承载结构设计。在实际工况使用中，这类转移底座的负载能力主要由导轨的额定动载荷决定，

　　适配10kg以内的轻载拾取转移场景，运行速度可以根据驱动元件的选型在0.1m/s到0.5m/s区间调整，重复定位精度可以控制在±0.05mm以内，完全满足小件组装、分拣工序的精度要求；相比集成式的封闭直线模组，这种开放式结构的底座成本更低，后期配件更换的通用性更强，不需要采购原厂专属配件，标准的导轨、滑块、紧固件都可以直接通过常规工业五金渠道采购，降低设备的全生命周期维护成本。设计过程中需要重点关注两侧导轨安装面的等高公差，若两个安装面的高度差超过0.03mm，会导致滑块承受额外的倾覆力矩，长期运行会加剧导轨滚道的磨损，缩短整套机构的使用寿命；同时端部的驱动连接座需要与移动平台的受力中心保持同轴，避免驱动推力产生额外的偏载力矩，影响运行的平顺性。在气动驱动的配置方案下，底座端部可以直接安装标准气缸的连接法兰，气缸推杆与移动平台通过浮动接头连接，抵消安装时的同轴度误差，避免气缸杆受径向力导致的密封件磨损、漏气问题。
