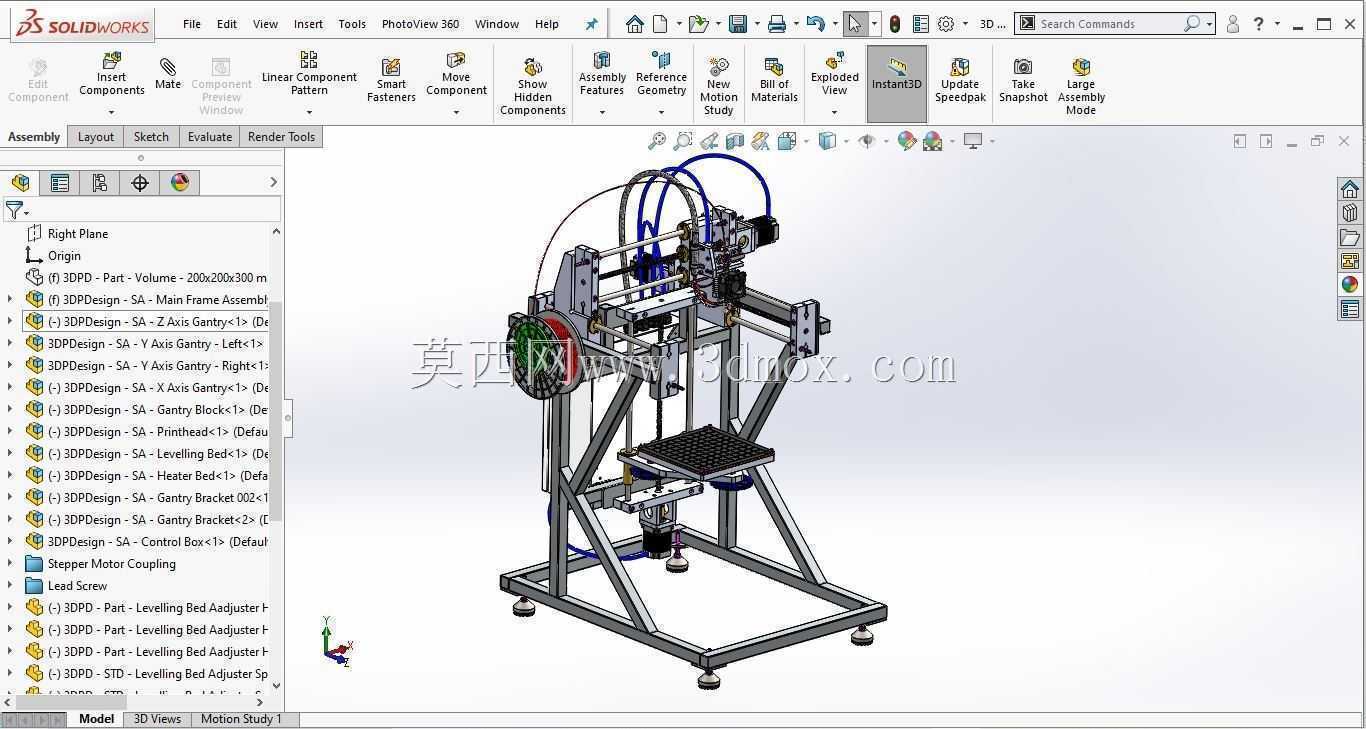

带XY笛卡尔龙门机构的定制3D打印设备

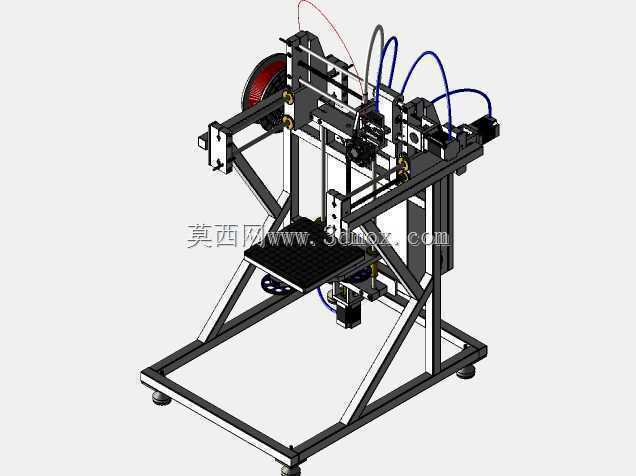

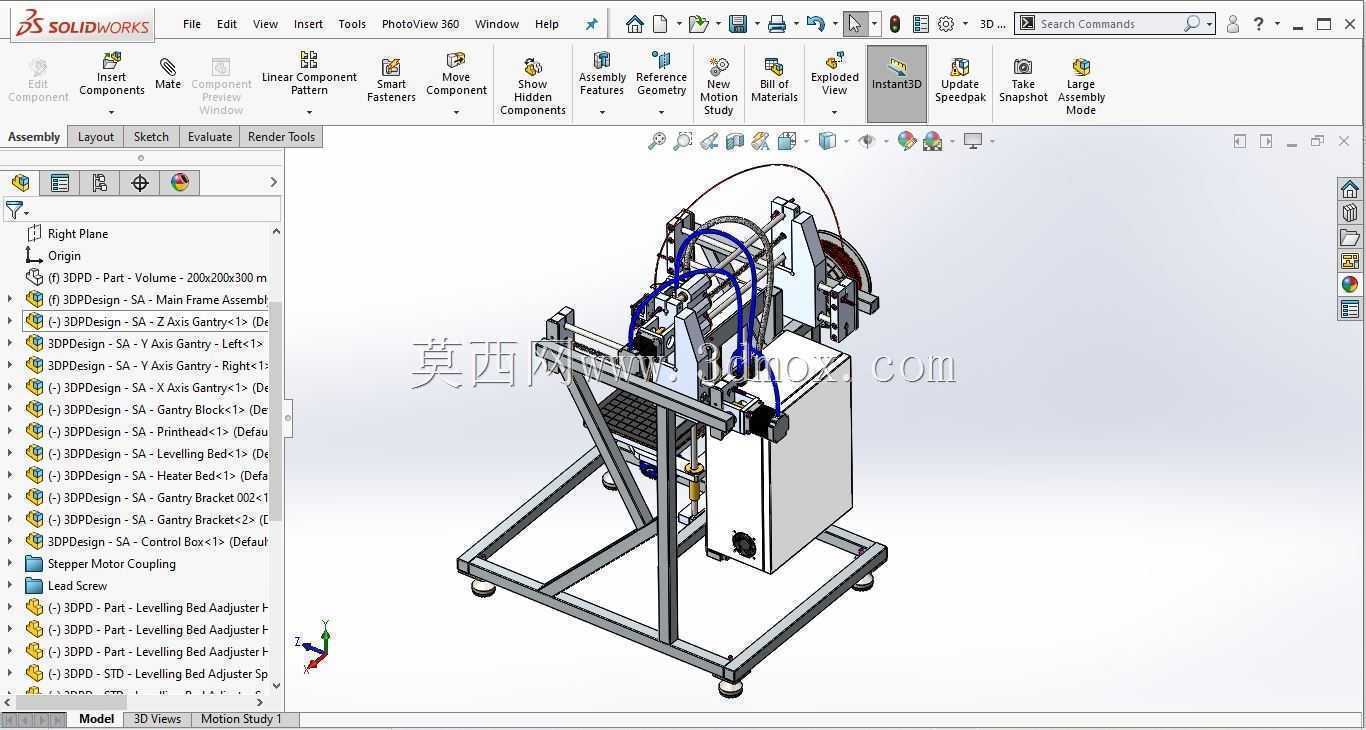

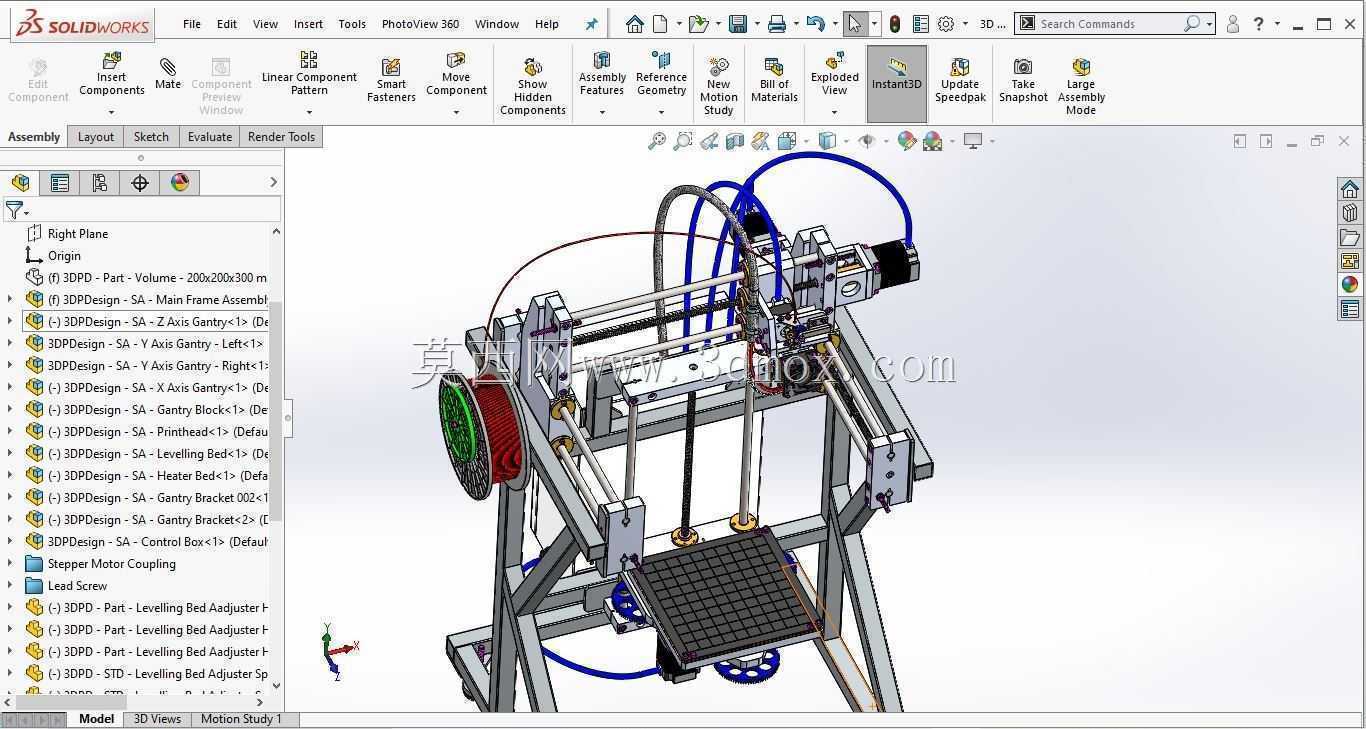

　　这款定制化增材制造设备采用XY笛卡尔龙门传动架构，区别于常规并联臂或十字轴桌面打印设备，其龙门结构的X、Y轴运动模组独立布置于设备上部框架，运动负载沿型材框架均匀传导，能在较大成型幅面下保持稳定的运动精度，适合小尺寸定制零部件、教学实验样件、工装夹具毛坯的快速成型作业，可覆盖创客空间、职业院校实训车间、小型产品研发工作室的日常打印需求。从结构设计逻辑来看，设备底部采用方管焊接的框架式底座，四个支脚配置可调式减震脚杯，安装时可通过调节脚杯高度抵消地面不平整带来的框架倾斜问题，底座预留的安装孔位可直接固定在工作台面或独立支架上，无需额外加工转接板。上部龙门的X轴采用双直线导轨平行布置，传动端通过同步带连接驱动步进电机，

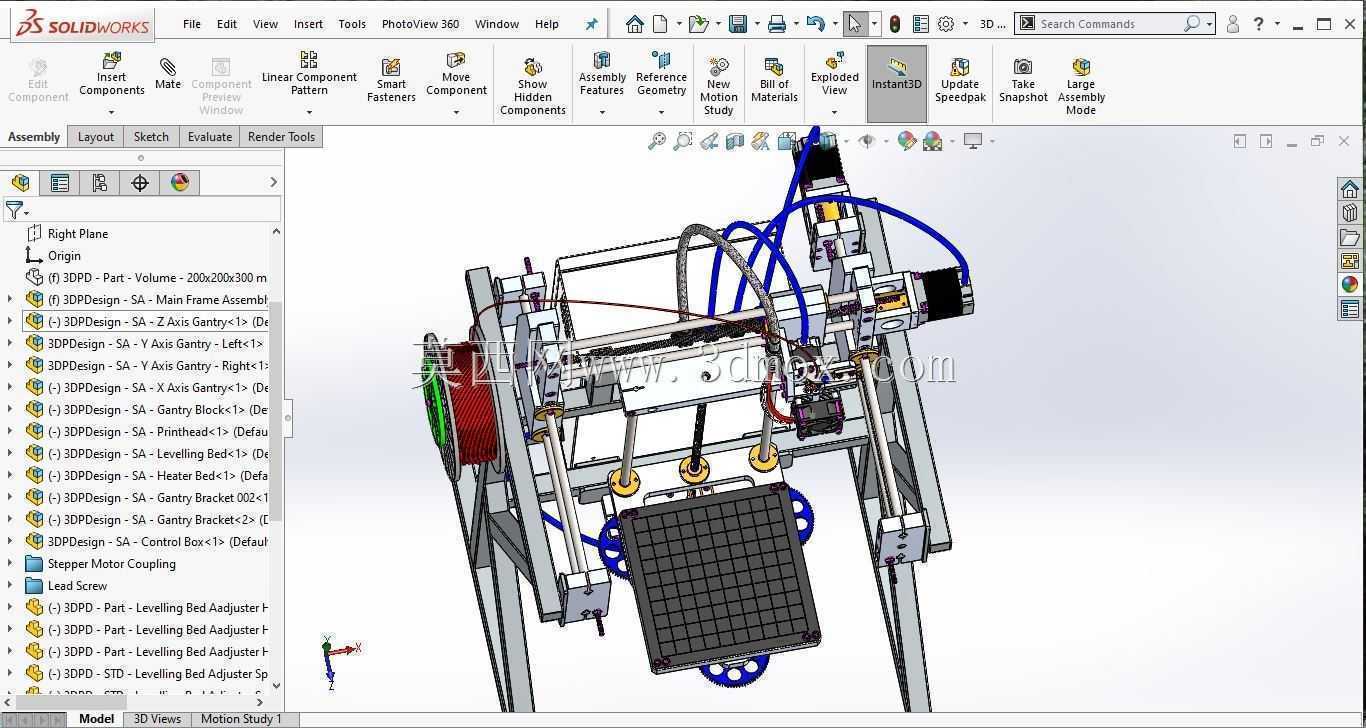

　　打印头模组沿X轴导轨做横向运动，Y轴传动模组整体搭载于X轴滑座上，通过两侧同步带轮驱动实现纵向进给，这种分离式传动设计能避免单轴负载过大导致的传动误差累积，长时间运行后仅需调整同步带张紧度即可维持运动精度，日常维护门槛较低。Z轴运动模组独立布置于龙门框架后侧，通过丝杠传动带动成型平台做垂直方向升降，平台表面铺设多孔网格状打印基板，基板下方设置调平组件，可通过四个角点的调节旋钮快速完成平台与打印头的平行度校准，无需复杂的软件辅助调平流程，适合操作人员快速上手。设备的走线全部采用拖链收纳布置，气管、电机线缆沿龙门框架内侧的拖链槽排布，运动过程中线缆不会与结构件产生剐蹭，能减少长期运动带来的线缆磨损问题，

　　气动管路沿框架立柱排布至打印头位置，可适配带气动挤出功能的打印头组件，满足柔性耗材、颗粒耗材的特殊挤出需求。从安装边界来看，设备整体框架的横向宽度控制在800mm以内，纵向深度控制在700mm以内，高度方向不超过1200mm，常规的实验室工作台、车间工位台均可承载，安装时仅需在设备后侧预留100mm的走线与散热空间即可，无需额外预留过大的操作空位。设备的打印头模组采用快拆式安装结构，更换不同口径喷嘴、不同类型挤出组件时仅需松开两个固定螺钉即可完成拆装，无需拆解整个龙门传动结构，日常更换耗材、清理喷嘴堵头的操作空间充足，操作人员站在设备正前方即可完成全部日常维护操作。框架的型材连接处全部采用角码加螺栓的刚性连接方式，

　　相比常规桌面设备的塑料连接件，金属框架的抗振性能更好，打印过程中高速运动产生的振动会沿方管框架传导至底部脚杯消散，不会出现框架共振导致的打印层纹错位问题，可稳定打印PLA、ABS、PETG等多种常用3D打印耗材，成型件的尺寸精度可控制在0.1mm公差范围内，满足普通功能件的打印精度要求。
