这款轴支撑构件主要面向机械原理教学场景设计,同时也可作为小型传动设备中轴系定位的参考结构,核心作用是为回转类轴件提供稳定的径向支撑与轴向定位基准,避免轴件运转过程中出现径向跳动、轴向窜动超差的问题。从实际应用场景来看,这类带方形安装法兰的轴架,常被用在低速轻载的传动工位,比如小型教具的动力传递单元、简易输送线的从动轴支撑端、实验台架的轴系安装位,相比一体式铸造的轴承座,这种带加强筋的板焊式结构重量更轻,加工工序更少,在教学场景下更便于学生拆解观察支撑结构的受力逻辑。

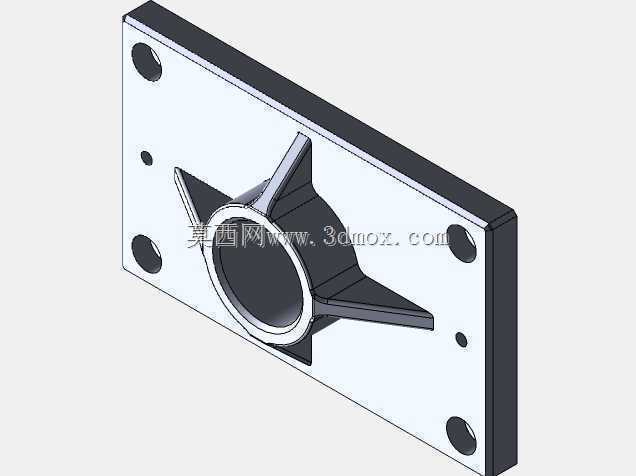

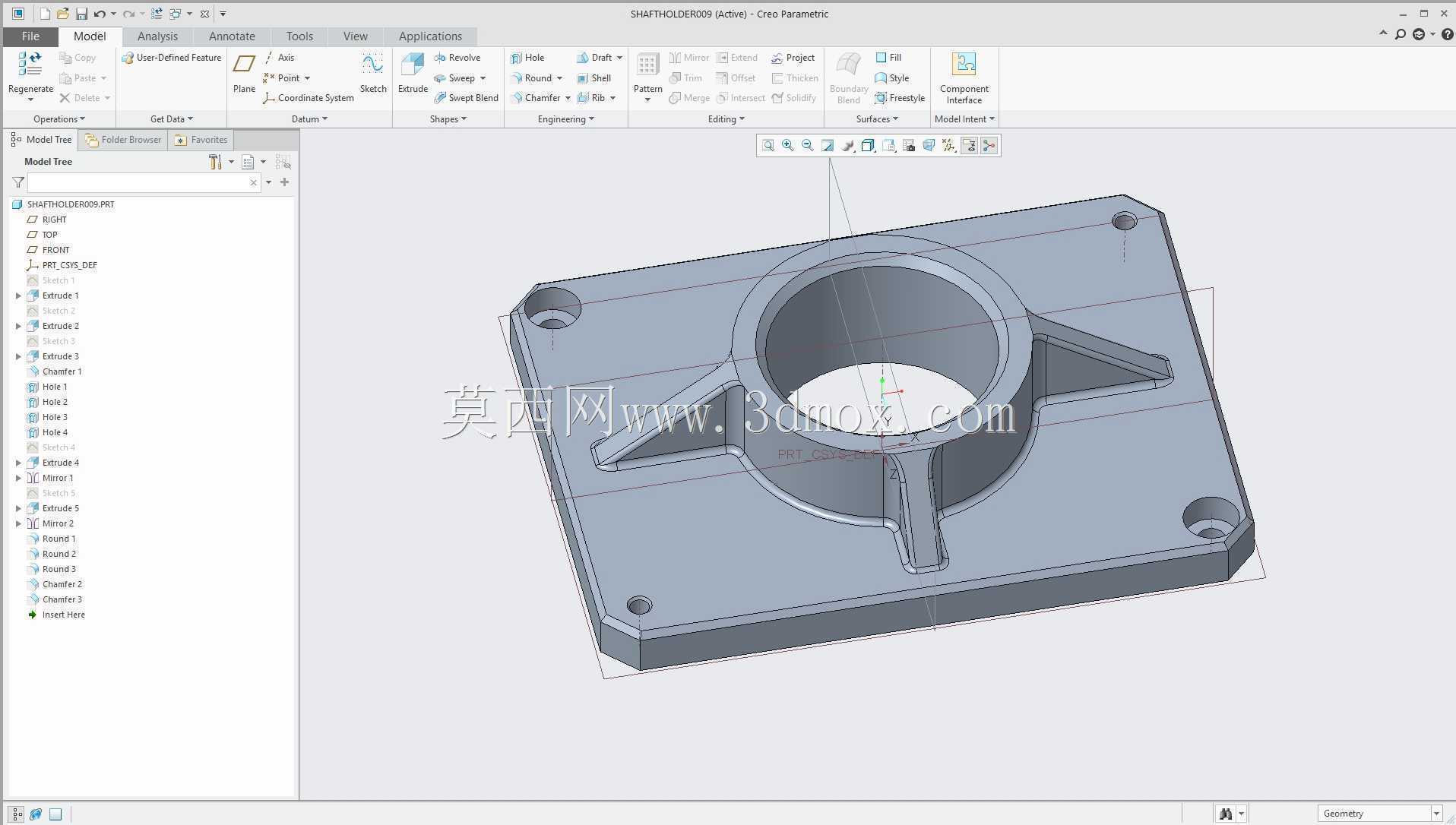

设计思路上,构件底部采用方形安装基板作为承载基础,基板四个角预留沉头安装孔,安装时可通过内六角螺栓将整个轴架固定在设备安装面或实验台架上,沉孔设计能够保证螺栓头完全沉入基板平面,不会突出平面干涉其他部件的安装布局,四个安装孔的孔位公差按照IT7级精度预留,能够保证安装后轴孔中心与安装基准面的垂直度要求。中间的轴套部分是核心功能区,轴套内孔为光滑圆柱面,可适配铜套、薄壁轴承这类标准支撑元件,内孔的圆柱度公差控制在0.02mm以内,能够保证轴件装入后回转顺畅无卡滞。轴套与底部基板之间设置了四块三角形加强筋,分别沿方形基板的四个对角线方向布置,这种筋位设计能够有效分散轴套承受的径向载荷,避免轴套与基板连接位置出现应力集中,在承受偏载时不会出现焊缝开裂或者基板变形的问题,相比整圈加厚的结构,三角形筋位在保证结构强度的同时能大幅减少材料用量,降低整体重量。
从安装边界来看,方形基板的边长尺寸适配常规的台架安装孔距,安装时不需要额外制作转接板,直接对齐安装面的预留孔位即可完成固定;轴套的轴向高度经过匹配设计,既能够保证支撑元件有足够的配合长度,避免轴件出现悬臂过长的问题,又不会因为轴套过高导致整个轴架的重心上移,影响安装稳定性。轴套上端面预留了轻微的倒角,既能够去除加工毛刺避免安装时划伤操作人员,也能在装入支撑元件或者轴件时起到导向作用,降低装配难度。基板的底面经过铣削加工,平面度控制在0.015mm以内,安装时能够与设备安装面完全贴合,不会出现虚位导致轴系中心偏移。
在实际教学使用中,这个结构可以直观展示支撑类零件的设计逻辑:如何通过安装基板确定固定基准,如何通过筋位结构提升连接强度,如何通过轴套内孔的精度控制保证轴系回转精度,学生可以基于这个模型拓展练习,比如修改轴套内径适配不同直径的轴件,调整安装孔位适配不同的安装台面,或者更改筋位的形状、数量对比不同结构的受力表现。在小型设备应用场景中,这类结构不需要复杂的铸造模具,通过板材切割、焊接、机加工即可快速制作完成,生产周期短,成本更低,适合小批量定制的设备工位使用,运转过程中产生的振动可以通过基板与安装面之间的紧密连接传递到台架上,不会出现共振异响的问题,日常维护时只需要拆开安装螺栓即可整体拆下轴架,更换内部的支撑元件十分方便,不需要对周边其他部件进行大范围拆解。
