缸径50杆径20行程80气动执行气缸

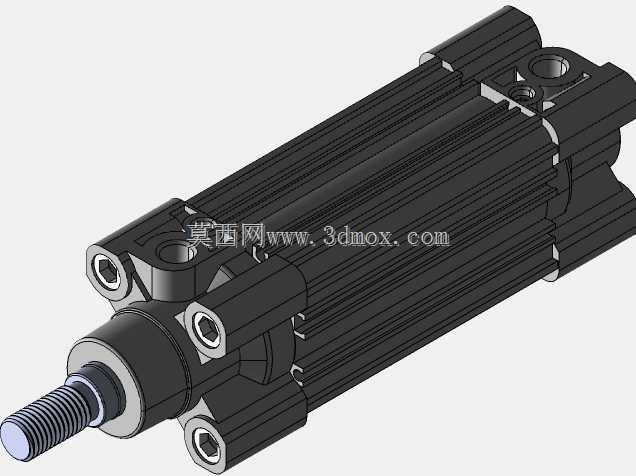

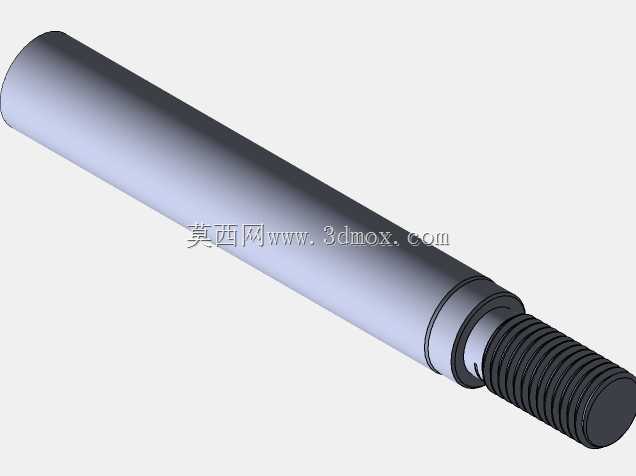

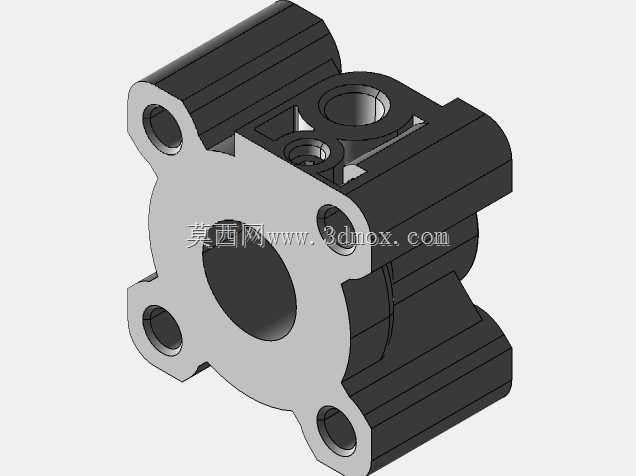

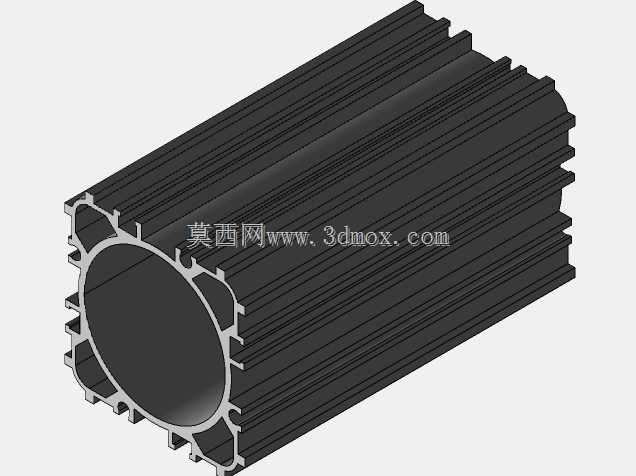

在自动化产线的工件推送、夹具夹紧、工位转序这类需要直线往复动作的场景里，这类紧凑型气动执行元件的应用覆盖率极高，相比液压执行件它不需要配套复杂的油压站，气源取点方便、动作响应速度快，日常维护仅需定期检查气源过滤件与密封件损耗，在轻工装配、电子元器件加工、包装输送这类对执行元件安装空间有严格限制的设备上适配性极强。这款气缸的设计采用了方形拉杆式缸体结构，缸筒外壁做了纵向加强筋设计，既可以提升缸体本身的抗形变能力，也能在多气缸并排安装时起到定位导向的作用，避免相邻气缸安装时出现偏斜错位。端盖与缸筒的连接采用内六角螺栓周向锁紧的方式，四个锁紧螺栓均匀分布在端盖四个角，相比传统外露拉杆结构，整体外形更规整，安装时不会因为突出的拉杆干涉周边的管线、传感器布置。活塞杆端部做了标准外螺纹设计，方便配套不同类型的连接接头，不管是和工件推块、夹具摆臂还是浮动接头连接都能直接适配，不需要额外做转接件加工。从安装边界来看，这款气缸缸径为50毫米，活塞杆直径20毫米，额定行程80毫米，缸体整体的长宽尺寸控制在紧凑范围内，不管是采用轴向安装脚座、前端法兰安装还是后端耳轴安装的方式，都能提前在设备布局阶段预留出足够的动作空间，不会出现行程末端和周边结构件碰撞的问题。设计过程中对端盖的进出气口位置做了优化，气口设置在端盖的侧上方，接气管后管线走向可以顺着缸体侧面排布，不会占用气缸轴向的安装空间，在设备内部空间局促的位置安装时，不用特意为气管接头预留额外的避让空间。气缸的缓冲结构内置在端盖内部，不需要额外外接缓冲调节阀，活塞运行到行程末端时可以通过内置缓冲结构降低冲击，避免长时间高频动作下活塞撞击端盖导致连接螺栓松动、密封件过早磨损的问题，能有效提升元件的连续运行寿命。在做设备三维布局时，这款模型的安装孔位、外形尺寸都和实际量产元件保持一致，导入装配体后可以直接用来做干涉检查、安装位置模拟，提前排查管线布置、动作行程上的设计缺陷，减少后续设备加工组装阶段的改造成本。
