外螺纹连接式塑料管路接头结构

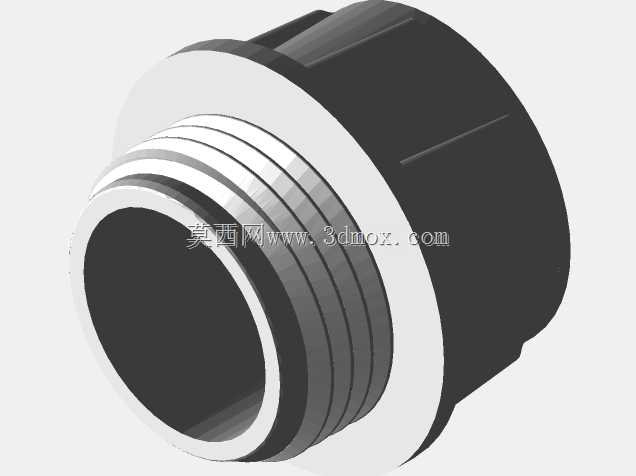

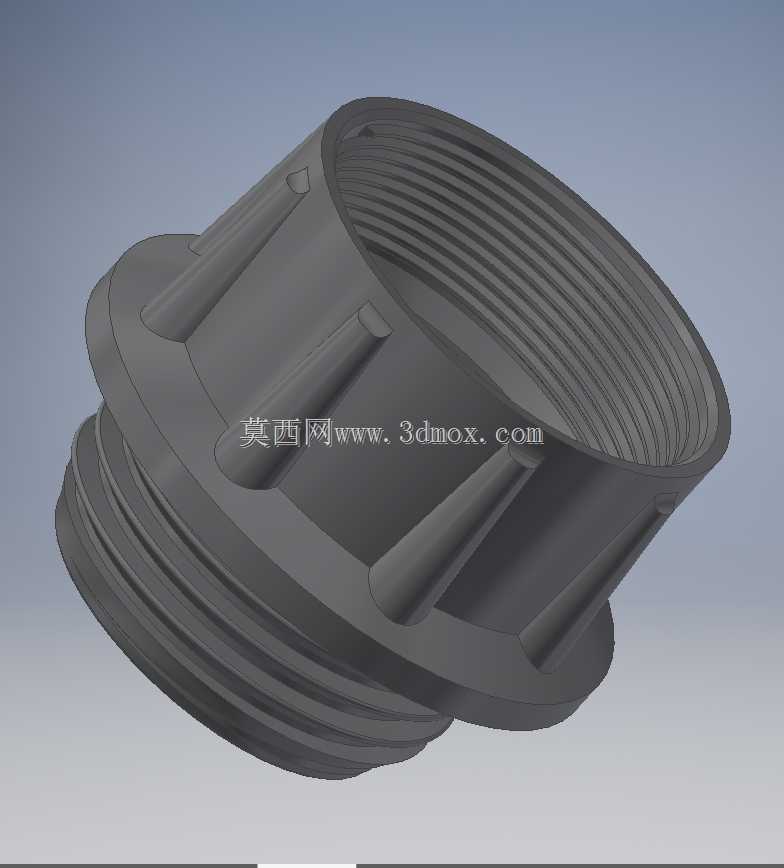

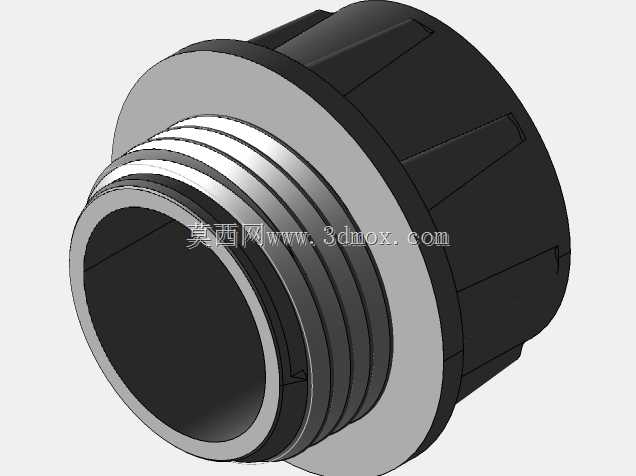

这类带外螺纹的管路接头，主要应用在中小口径的流体输送管路系统中，常见于民用给排水、化工介质输送、气动控制回路等场景，承担管路之间的转接、密封与固定作用。接头主体采用硬质工程塑料成型，外螺纹段做了等距牙型处理，牙顶与牙底的过渡圆角经过优化，既保证旋合时的顺畅度，也能避免应力集中导致的螺纹开裂，适配同规格的内螺纹管路端口。接头尾部的六角防滑结构，是安装时的主要受力部位，设计时预留了标准扳手的夹持空间，棱边做了小倒角处理，避免安装时划伤操作人员，也能减少塑料件在夹持力作用下的崩边风险。接头内部的流道做了等径过渡设计，没有突兀的变径台阶，能最大程度降低流体经过时的局部阻力，减少紊流产生的噪音与压力损失，密封端面的平面度控制在合理公差范围内，配合密封垫片使用时，能在额定压力下保证无渗漏。设计这类接头时，首先要匹配对应管路的公称通径，外螺纹的尺寸公差严格遵循管螺纹标准，保证和不同厂家生产的同规格内螺纹件都能顺利旋合，不会出现过紧或滑牙的问题。塑料材质的选型上，会根据输送介质的特性调整配方，普通给排水场景用通用硬质PVC即可，有弱腐蚀介质的场景会选用PP或PVDF材质，保证长期使用的耐老化与耐腐蚀性。安装边界方面，这类接头的旋合长度有明确的设计值，安装时不需要额外过度拧紧，靠端面垫片的压缩量就能实现密封，过度旋入反而会导致螺纹段应力过大，在温度变化时出现开裂。接头的整体轴向尺寸经过紧凑化设计，不会在管路连接后占用过多的安装空间，适合在排布密集的管路组中使用，相邻接头之间不会出现安装干涉。外螺纹根部的退刀槽做了圆弧过渡，避免注塑成型时出现缩痕，也能消除螺纹根部的应力集中点，提升接头在承压状态下的结构强度。日常管路维护时，这类接头可以反复拆装多次，螺纹不会出现明显的磨损，只要更换端面的密封垫片就能重新实现密封，降低管路维护的成本。
