龙门式五轴加工中心设备三维建模作品

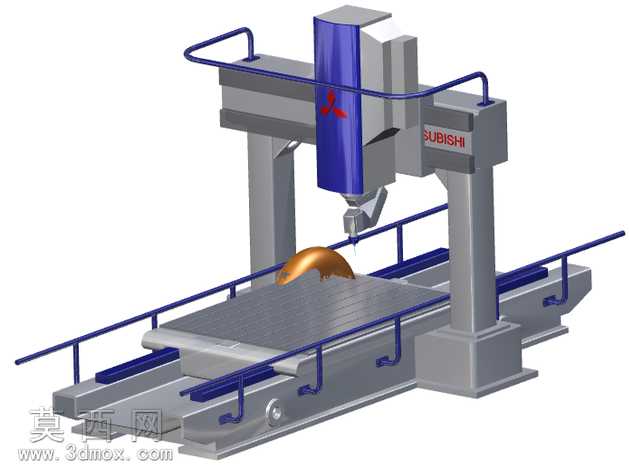

本作品为龙门式五轴数控加工中心的三维建模成果，建模过程围绕真实五轴机床的结构逻辑展开，完整还原了设备的核心组成与运动特性。建模阶段首先搭建整体框架，以对称式双立柱龙门结构作为基础承载主体，精准匹配横梁、床身、滑枕的比例关系，确保各轴运动行程的空间布局符合实际加工的作业范围。主轴单元部分还原了可摆动的五轴头结构，清晰呈现主轴的回转、摆动自由度结构，匹配刀库接口与切削端的安装位细节，还原三菱品牌标识的位置与外观特征，保证外观辨识度与结构真实性。床身工作台部分还原了可纵向移动的工作台结构，搭配两侧的线性导轨与防护结构，周边的安全护栏采用蓝色金属材质渲染，区分不同功能部件的材质属性：床身、立柱等主体承载结构采用哑光灰铸铁材质，突出金属铸件的厚重质感；主轴外罩采用亮面深蓝色工程塑料质感，搭配红色品牌标识形成视觉区分；导轨、工作台面采用金属磨削质感，还原加工设备的金属加工面特征；操作防护栏采用哑光蓝色金属管材质感，还原工业防护件的表面处理效果。建模过程中重点梳理五轴联动的运动逻辑，明确X、Y、Z三个直线轴与两个回转轴的装配关系，各运动部件的连接位置预留合理的运动间隙，避免结构干涉，同时还原了设备上的管线排布、操作踏板、排屑槽等附属细节，让整体模型更贴近真实工业设备的状态。渲染阶段采用均匀的工业场景光照，突出各部件的结构轮廓与材质差异，工作台面上放置的弧形加工样件，直观展现五轴机床加工复杂曲面的作业场景，让模型不仅具备外观还原度，更能清晰传递五轴加工中心的功能特性与结构优势，可用于加工仿真演示、设备结构教学、工业场景可视化等场景，帮助观者直观理解五轴龙门机床的构造与加工原理。
