斜口异径三通通风管道连接件结构

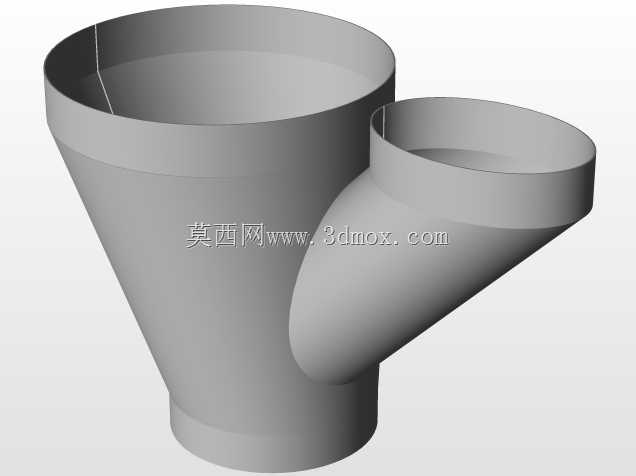

这类斜接异径三通结构，主要应用在工业通风、除尘系统、物料气力输送的管路布局场景中，用来实现主管道与分支管路的汇流或者分流，尤其适合现场安装空间受限、分支管路需要以特定角度接入主风道的工况，相比正三通能大幅降低管路转向带来的风阻损失，减少气流在交汇处的涡流扰动。从结构设计来看，主体为上大下小的锥形变径筒体，上端大口径用于对接主进风管路，下端小口径连接下游主管道，侧方斜向伸出的分支接口以平滑圆弧过渡与主筒体衔接，整个过渡区域没有尖锐折角，一方面可以避免气流携带的粉尘、纤维类物料在转角处堆积堵塞，另一方面也能降低气流高速通过时产生的振动与风噪。设计过程中需要重点控制几个核心尺寸边界：首先是主筒体上下端的口径差，锥段的锥度不能过大，否则会导致主路气流流速变化过于剧烈，造成不必要的压损，通常锥段的母线倾斜角度控制在15度以内，保证气流沿锥面平滑减速或加速；其次是侧支接口的接入角度，图中结构的斜接角度适配现场支管的走向，接口端面为平口设计，方便后续通过法兰或者抱箍与支管对接，接口与主筒体的相贯线位置做了等壁厚圆滑处理，避免局部应力集中，在长期受气流脉动载荷的工况下不会出现焊缝开裂的问题。在安装适配性上，三个接口的端面都预留了标准法兰对接的直边段，直边段的长度满足常规法兰焊接或者抱箍安装的操作空间，不需要现场额外配接延长管。整个结构的壁厚根据管路内的风压等级选取，常规中低压通风场景下选用等壁厚设计即可，若用于高压气力输送场景，可在相贯线区域做局部加厚处理，提升结构强度。这类管件在木工车间除尘、工厂焊烟收集、粮食加工风送系统中应用十分广泛，相比拼接焊接的现场自制三通，一体化成型的结构流道更顺滑，压损更低，安装时只需要将三个接口分别对应对接主路和支路的管道即可，不需要现场做复杂的相贯线切割与焊接，能大幅缩短管路安装的施工周期，同时减少现场焊接带来的尺寸误差与焊接缺陷。建模过程中需要重点处理侧支与主筒体的相贯过渡曲面，保证曲面的曲率连续，避免出现局部凹陷或者凸起，否则会破坏流道的平滑性，影响实际使用时的气流状态，同时三个接口的同轴度、端面平面度都要控制在公差范围内，保证对接时不会出现错位、密封不严的问题。
