立式法兰安装可调角度传动支撑机构

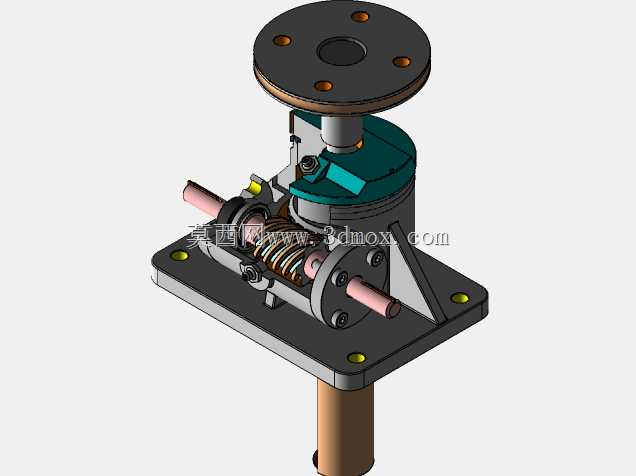

　　该机构主要应用于需要对上部承载部件进行角度微调、同时传递轴向载荷的工业设备场景，常见于小型自动化生产线的工位姿态调整、轻型物料输送线的转向支撑、试验台架的角度定位模块中，可在不拆卸上部连接部件的前提下完成小范围角度偏转调整，适配需要频繁微调作业姿态的工位需求。从实际用途来看，该机构上部带安装孔的圆形法兰盘用于连接需要调整角度的功能部件，比如小型检测探头支架、轻型工装夹具、物料导向料道等，下部伸出的轴段可与设备机架的安装孔配合实现轴向定位，侧面伸出的调节轴端可连接手动旋钮或者小型驱动部件，通过转动调节轴带动内部的传动组件实现上部法兰盘的角度偏转，内部设置的弹性复位组件可消除传动间隙，保证角度调整过程中无空程，

　　调整到位后可通过侧部的锁紧结构锁定角度，避免负载作用下出现角度偏移。从功能特性上看，该机构采用立式同轴布局，上部法兰的旋转轴线与下部支撑轴的轴线重合，角度调节范围覆盖小角度正负偏转需求，内部传动采用螺旋配合结构，将调节轴的旋转运动转化为上部法兰的偏转运动，传动过程平稳无卡滞，内部设置的阻尼结构可避免调整时出现窜动，承载能力适配轻型负载工况，法兰盘上的四个均布安装孔可适配标准紧固件连接，底部安装板上的四个固定孔可直接固定在设备台面或者机架型材上，不需要额外加工过渡连接板。设计思路上，该机构优先考虑安装便捷性与调节手感，将所有传动组件集成在中部的壳体内，外部无裸露的传动部件，可避免车间粉尘、切削液进入传动间隙造成卡滞，

　　侧部的调节轴端伸出长度较短，不会占用过多设备周边空间，内部的弹簧组件始终保持传动副的贴合状态，即使长期使用出现磨损也能自动补偿间隙，延长机构的维护周期，上部法兰与主轴之间采用止口定位，保证连接后的同轴度，避免上部负载出现偏心晃动。外形尺寸与安装边界方面，上部法兰盘直径适配常规小型工装的安装尺寸，底部安装板的孔位间距符合通用工业铝型材的安装孔距标准，下部支撑轴的直径与长度适配常见的机架安装孔尺寸，侧部调节轴的伸出长度控制在合理范围，不会与周边的管线、其他部件产生干涉，整体高度控制在紧凑区间，可在空间受限的设备内部安装使用，安装时仅需要从底部穿入紧固件固定安装板，再将上部负载通过螺栓固定在法兰盘上即可完成装配，不需要复杂的调试步骤，

　　调节时仅需要转动侧部的调节轴即可完成角度调整，操作门槛低，适合一线操作人员快速调整工位参数。该机构的结构设计充分考虑了工业现场的使用需求，所有受力部件均采用刚性连接结构，关键传动部位做了耐磨处理，可承受长期往复调节的磨损，整体结构没有易损的脆弱部件，日常维护仅需要定期在调节轴部位加注少量润滑脂即可，不需要拆解内部结构，可大幅降低设备的运维成本，适配多数轻型工业设备的角度调节支撑需求。
