多接口集成式密封圆顶盖结构设计

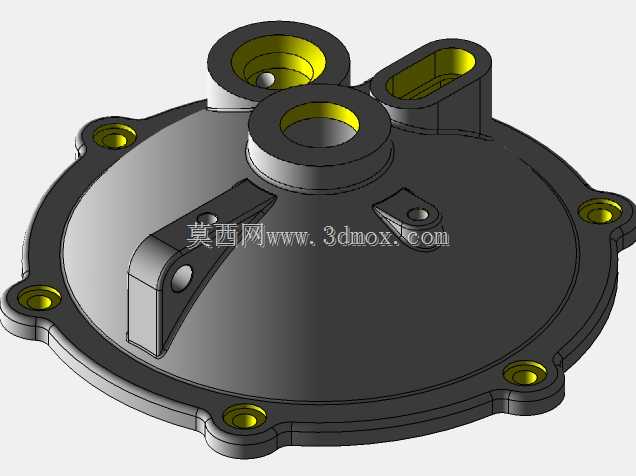

　　这类带多接口的圆顶盖结构，常见于小型动力腔体、液压阀组集成端、润滑系统分油腔的顶部密封位置，核心作用是在封闭腔体内部介质的同时，提供多组不同通径的介质进出通道，省去额外外接管路转接的冗余结构，缩小整套动力单元的整体安装体积。从结构细节来看，盖体主体采用等壁厚圆弧过渡设计，基底为圆盘形结构，边缘均匀布置带沉孔的安装凸耳，沉孔深度刚好覆盖紧固件头部，安装后螺栓端面不超出盖体边缘轮廓，避免周边部件运动时产生干涉，凸耳位置做了局部加厚处理，抵消螺栓锁紧时产生的局部压应力，防止长期受振后安装位出现裂纹。盖体顶面的三组凸起接口做了差异化设计，两组圆形通孔接口分别对应不同通径的介质通路，内壁预留密封槽安装位，

　　可适配O型圈或者金属密封垫实现管路对接密封，另一组长条形异型接口为集成式排气或油位观测通道，接口根部与盖体主体做了大圆角过渡，避免压铸或机加工过程中出现应力集中导致的开裂。盖体内侧对应接口位置做了导流斜面，介质进入腔体时可顺着斜面平缓流向腔室内部，减少直冲腔壁产生的紊流与噪音，同时避免介质长期冲刷局部内壁造成的磨损。设计过程中首先要匹配安装腔体的止口尺寸，盖体边缘的定位止口与腔体开口采用小间隙配合，装配时可快速定位，无需额外调整同轴度，止口端面预留密封垫片的压缩空间，保证锁紧后密封垫片的压缩量控制在合理区间，既不会因压缩量过大导致垫片永久变形失效，也不会因压缩量不足出现介质渗漏。安装边界方面，

　　盖体整体外轮廓要小于腔体安装法兰的外圆尺寸，周边预留的扳手操作空间刚好满足紧固件的锁紧作业需求，顶面凸起接口的高度控制在统一水平差范围内，外接管路时不会出现管路弯折角度过大的问题，接口的朝向根据腔体内部流道走向做了角度偏移，避免外接管路之间出现交叉干涉。这类端盖在实际使用中要承受腔体内部的介质压力与温度交变载荷，因此所有转角位置都避免了直角锐边，既减少加工时的应力集中，也能降低热处理过程中出现变形的概率，盖体表面的加强筋从中心位置延伸至各个安装凸耳与接口根部，在不增加整体壁厚的前提下大幅提升盖体的结构刚性，即使承受额定压力1.5倍的瞬时冲击压力，也不会出现盖体变形导致的密封失效。不同接口的通径匹配对应管路的流量需求，

　　大口径接口负责主通路介质进出，小口径接口负责控制油路或者测压接口连接，异型接口兼顾排气与少量介质回流的功能，无需在盖体上额外开孔，减少了潜在的渗漏点。在装配场景中，这类端盖的安装顺序优先对接定位止口，再按对角线顺序逐步锁紧螺栓，保证密封垫片受力均匀，各个接口对接管路时要保证管路与接口同轴，避免侧向力长期作用导致接口根部断裂。针对有振动的使用场景，安装凸耳的沉孔下方可加装弹性垫圈，抵消振动带来的螺栓松动风险，盖体内壁可根据介质特性做对应的表面处理，提升耐磨损、耐腐蚀性能，延长整体使用寿命。
