内燃机配套端架起动器结构设计

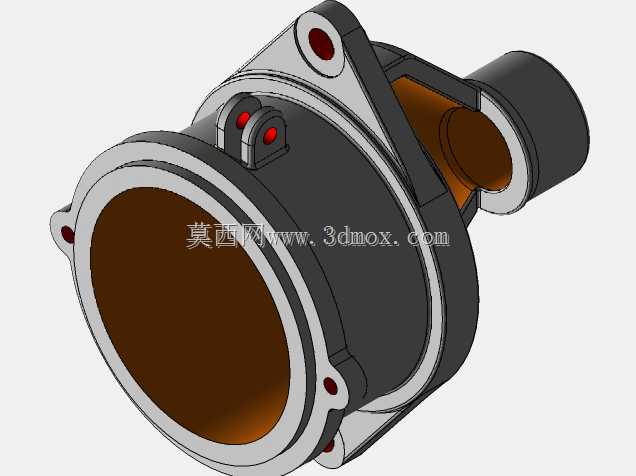

　　这款端架起动器的结构设计，核心围绕小功率内燃机的冷起动工况做适配，日常主要配套在通用小型汽油机、单缸柴油机这类动力单元上，覆盖园林机械、小型农机、便携发电机组的起动端装配场景，解决手动起动费力、低温环境下起动扭矩不足的实际问题。从结构布局来看，主体采用一体化铸铝壳体作为承载基体，大端的圆形法兰面是核心安装基准，法兰周向均匀分布4个带衬套的安装孔，孔位公差严格控制在H7级，安装时直接贴合内燃机缸体的起动端止口，止口配合面设计有0.2mm的密封胶槽，装配时涂覆厌氧密封胶即可避免起动过程中腔体进灰、漏油的问题，不需要额外加装密封垫片，减少装配工序的零件数量。侧置的动力输出接口采用偏心轴孔设计，孔内加工有渐开线花键槽，

　　和内燃机的起动齿圈直接啮合传动，输出端的外圆面做了滚花处理，方便装配时对位压入，不会出现打滑错位的情况。壳体上部的两个接线柱采用内嵌式铜嵌件设计，嵌件和铝壳体之间注塑有耐高温绝缘层，能够承受起动瞬间的大电流冲击，不会出现击穿漏电的问题，接线柱的外露端设计有防松卡扣结构，接线端子压接后卡入卡扣即可避免设备振动导致的接线松脱。设计过程中优先考虑了安装边界的兼容性，法兰端面到输出轴端面的轴向尺寸控制在82mm，壳体最大回转直径126mm，侧置输出接口的中心高和法兰安装基准面的垂直距离为47mm，能够直接适配市面上多数168F、170F系列通用内燃机的起动端安装位，不需要对原有缸体结构做二次改型，

　　替换原有手动起动器时直接对位锁付安装螺丝即可完成装配。内部腔体的流道做了圆弧过渡处理，起动过程中传动部件的润滑脂可以顺着圆弧面回流到储油槽内，不会出现润滑脂渗漏到外部的情况，腔体壁厚根据受力仿真结果做了差异化设计，法兰安装位、轴承支撑位的壁厚加厚到6mm，非受力的外罩部位壁厚控制在3mm，既保证了结构强度，又尽可能降低了整体零件重量，整套部件的重量控制在1.2kg以内，不会给动力单元增加过多的额外负载。实际使用过程中，这款起动器能够在-10℃的低温环境下稳定输出12N·m的起动扭矩，啮合齿圈的过程中设计有缓冲导向结构，不会出现打齿、顶齿的问题，法兰面的安装孔位做了沉头处理，安装螺丝锁付后螺丝头完全沉入沉孔内，

　　不会突出法兰面影响装配贴合度，侧置的输出接口外部设计有防尘罩卡槽，用户可以根据使用场景选配橡胶防尘罩，在多尘、高湿的作业环境下也能保证内部传动结构的清洁度，延长部件的整体使用寿命。建模过程中所有配合面都预留了合理的装配公差，轴承安装位的公差采用K6级过盈配合，和标准6202轴承直接适配，不需要额外做选配加工，花键轴的参数按照国标GB/T3478.1设计，和市面上通用的起动齿圈完全互换，不需要定制专用的传动配件，后期维护更换配件的成本更低。
