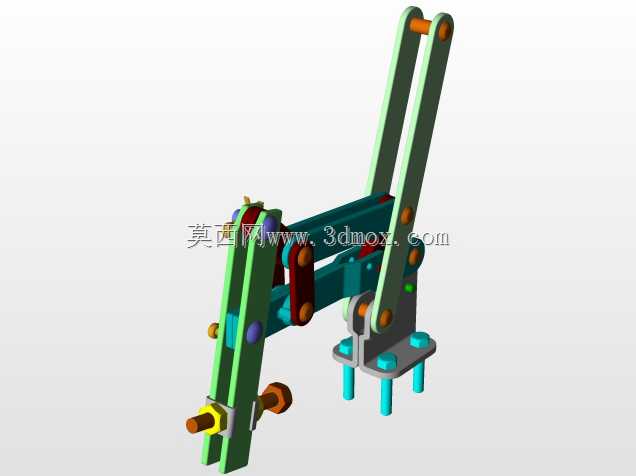

这套多连杆铰接支撑结构,核心依托詹森型连杆的运动轨迹特性设计,主要应用在需要实现特定变角度往复支撑、随动铰接传动的工业场景中,常见于自动化生产线的随动压合工装、重载设备的辅助支撑臂、特种作业装备的铰接执行端,也可作为仿生机械关节的基础传动单元使用,能够在预设的运动行程内完成稳定的力传递与角度变换,避免普通单铰接结构在特定角度出现的传动死点问题。从实际功能层面看,该结构通过多组长短连杆的铰接配合,将底座端的固定安装基准与末端执行端的运动轨迹做了刚性约束,当驱动端输入线性或旋转动力时,末端连杆会按照预设的复合轨迹运动,既可以实现抬升过程中的角度自适应调整,也能在支撑到位后形成稳定的三角受力结构,承受垂直于安装面的径向载荷与侧向偏载,
相比普通的直臂支撑结构,其运动过程中对安装空间的竖向占用更小,能够在局促的设备内部空间完成大行程的支撑动作。设计过程中,首先对各连杆的铰接点位置做了运动学仿真校核,每处铰接位都预留了标准销轴的安装间隙,连杆主体采用等截面长条结构,在保证抗弯截面模量满足载荷要求的前提下,尽可能降低了连杆自身的重量,铰接点处的衬套安装位做了凸台强化处理,避免长期往复转动造成的铰接孔磨损变形;底座部分采用四螺栓安装的法兰结构,安装脚的位置分布充分考虑了常见设备安装面的螺孔间距标准,四个安装柱的伸出长度能够适配不同厚度的安装基板,安装时不需要额外加工沉孔即可完成固定,降低了现场装配的加工要求。从安装边界尺寸来看,结构处于完全收拢状态时,
整体竖向高度仅为完全展开状态的百分之四十左右,横向最大宽度不超过底座安装法兰的对角线长度,不会在收拢状态下超出安装面的边界,适配设备内部紧凑的安装空间;各连杆的转动行程内都做了物理限位结构,当运动到最大展开角度时,相邻连杆的贴合面会形成硬限位,避免超行程运动造成的连杆变形或铰接轴剪切断裂,铰接轴的端部都设计了防脱结构,采用轴端挡圈或者锁紧螺母固定,避免高速往复运动过程中销轴窜出脱落。结构的受力传递路径经过多轮优化,所有载荷都会通过连杆最终传递到底座法兰的四个安装点上,每根连杆的受力方向都沿着杆体轴向,最大限度降低了连杆承受的弯曲力矩,在同等载荷要求下可以选用更薄的杆体材料,进一步降低整体结构的重量。在实际装配调试过程中,
各铰接点的转动阻尼可以通过销轴端部的锁紧螺母进行微调,既可以保证连杆转动顺畅无卡滞,也能消除铰接间隙带来的运动回程误差,适配不同精度要求的传动场景;结构表面的不同配色也对应了不同的运动层级,装配时可以快速区分固定件、主动连杆、从动连杆,降低装配过程中的错装概率,后期维护时也能快速识别磨损的铰接部件,不需要整体拆解即可完成易损件的更换。这套结构的运动轨迹经过反复优化,在整个抬升支撑的行程中,末端执行端的横向偏移量控制在极小范围内,不会出现普通平行四边形连杆机构抬升时的横向错位问题,对于需要保证支撑端垂直运动的场景有很好的适配性,比如在工装夹具的随动支撑、检测设备的探头抬升机构、物流设备的挡料臂结构中都可以直接适配使用,不需要再额外增加导向结构来修正运动轨迹。
