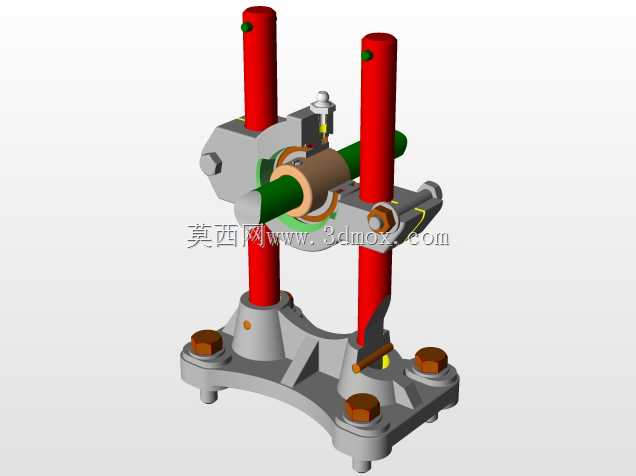

可调式双立柱轴类支撑固定装置结构

　　在中小批量机加工、设备技改、试验台搭建场景里，轴类工件的临时支撑与位置调整一直是一线装配、调试环节的高频需求，这类双立柱可调轴支撑结构，正是针对跨距较大的水平轴系安装、检测、试运转环节开发的支撑构件，区别于固定高度的标准轴承座，它可以在不改动底部安装基础的前提下，快速调整被支撑轴的中心高度与水平角度，适配不同轴径、不同安装高度的临时或长期支撑需求。从实际使用场景来看，这类支撑结构常出现在传动轴试装工位、非标设备调试现场、教学试验台架上，当轴系两端已经完成定位安装，但中段因为跨距过大出现挠曲变形时，就可以在轴段中部加装该支撑，抵消轴件自重带来的下挠量，避免轴运转过程中出现跳动、异响甚至密封件偏磨的问题；在非标设备改型时，

　　如果原有轴系的安装高度需要微调，不需要重新加工底座或者更换轴承座，仅通过调整支撑上的锁紧机构，就能快速完成轴中心高的适配，大幅缩短技改的停机周期。从功能特性上看，该结构采用双立柱导向设计，两根平行的光面立柱作为升降导向基准，相比单立柱支撑，抗偏载能力更强，当被支撑轴存在径向载荷或者轻微的轴向窜动时，双立柱结构可以有效抵消倾覆力矩，避免支撑滑块出现卡滞、偏斜的问题；支撑滑块与轴接触的部位采用剖分式抱环结构，抱环内侧可以适配不同厚度的轴瓦或者铜套，既可以直接支撑光轴表面，也可以加装减磨衬套适配转动轴的长期运转需求，抱环的开合结构方便在不拆卸轴端零部件的前提下，直接从轴的径向完成支撑的安装与拆卸，适配现场复杂的装配空间。设计思路上，

　　底部安装座采用带加强筋的板式结构，四个安装孔位分布在底座四角，采用内六角螺栓完成与安装基础的固定，底座与两根立柱的连接部位采用过盈配合加骑缝销定位的结构，保证立柱与底座的垂直度，避免长期受载后立柱出现倾斜；支撑滑块与立柱的配合采用间隙配合加侧面锁紧螺钉的结构，调整时松开锁紧螺钉，滑块可以沿着立柱上下滑动，到达目标高度后拧紧侧面的锁紧螺钉，依靠螺钉端部的摩擦力将滑块与立柱锁死，同时滑块上还设置了角度微调机构，可以小范围调整抱环的俯仰角度，补偿安装基础的平面度误差，保证抱环内孔与被支撑轴的同轴度，避免出现别劲的问题。从安装边界尺寸来看，该支撑的底部安装孔距按照常规工装台的T型槽间距设计，底座总宽度适配100-200mm轴径的支撑需求，

　　双立柱的中心距与被支撑轴的轴径匹配，保证抱环在全行程调整范围内不会与立柱发生干涉，滑块的升降行程覆盖常见的轴系中心高调整范围，不需要额外加装垫块就能完成大部分场景的高度适配；抱环的内孔直径可以根据被支撑轴的直径更换不同规格的衬瓦，同一套支撑底座与立柱结构，可以适配多种轴径的支撑需求，降低工装的储备成本。在实际选型使用时，需要注意被支撑轴的径向载荷不能超过锁紧螺钉的最大锁紧摩擦力，长期运转的工况下需要在抱环衬套部位加装润滑脂注油口，定期加注润滑脂减少衬套与轴面的磨损，安装时需要先将底座固定在基础上，再调整滑块高度至轴的中心位置，最后交替拧紧抱环螺栓与立柱锁紧螺钉，避免单侧受力导致轴系出现偏移。这类可调支撑结构相比定制化的固定轴承座，通用性更强，调整效率更高，尤其适合多品种小批量的生产场景以及设备调试阶段的临时支撑需求，能够有效减少专用工装的加工量，降低现场装配调试的难度。
