机械传动用连锁基座下铸件结构设计

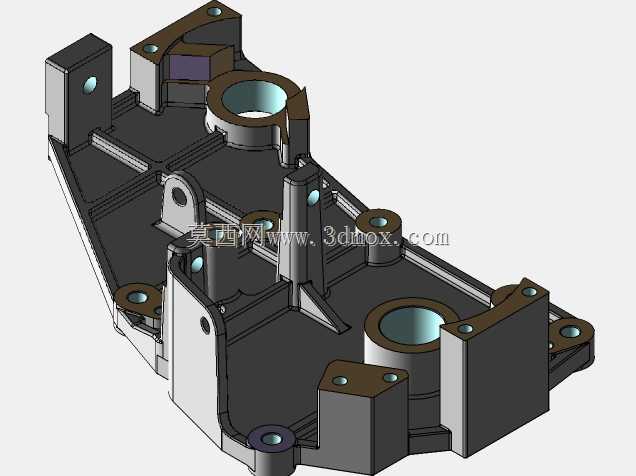

　　该铸件作为传动系统的核心支撑基座，主要应用于需要多轴位同步定位的动力传递场景，常见于工业传动箱、自动化生产线动力模组、中小型设备的动力输入输出端集成部位，承担着轴系定位、部件承载、传动路径约束的核心作用，其结构合理性直接决定整套传动机构的运行精度与服役寿命。从实际使用场景来看，这类基座需要同时容纳多组不同规格的轴承安装位，对应不同转速、不同载荷的传动轴布设，因此在结构设计阶段，首先要匹配各轴系的中心距公差要求，所有轴承安装孔的同轴度、平行度公差需控制在IT7级以内，避免轴系运行过程中出现偏磨、异响甚至卡滞的问题。铸件本体采用一体化铸造成型后再做机加工的工艺路线，主体壁厚根据不同部位的载荷差异做了差异化设计：

　　主承载轴承座部位壁厚加厚至12mm，搭配周向加强筋结构，可承受径向12kN、轴向3kN的持续载荷；非承载的盖板连接部位壁厚控制在6mm，在保证结构刚性的前提下尽可能降低铸件整体重量，减少设备整体的惯量负载。安装边界方面，基座整体布设了11处不同规格的安装固定孔，其中4处为M8的主安装孔，用于将基座整体固定在设备的主机架上，孔位周边做了凸台加厚处理，避免螺栓锁紧时出现铸件局部压溃变形；剩余7处为部件连接孔，分别对应端盖、定位销、附属支架的安装，所有孔位的位置度公差均控制在0.1mm以内，保证装配时各部件无需额外修配即可完成定位。设计过程中针对铸件的铸造工艺性做了充分考量，所有转角位置均设置了R3-R5的铸造圆角，

　　避免浇铸过程中出现应力集中导致的冷隔、裂纹缺陷；轴承安装孔的端面预留了2mm的机加工余量，安装凸台的贴合面预留1.5mm加工余量，既保证加工后配合面的平面度要求，又不会造成过多的加工余量浪费。从功能特性来看，该基座的连锁结构设计可实现多组传动部件的同步定位约束，不同轴承位之间的支撑筋采用交错布设方式，既提升了整体结构的抗扭刚性，又为传动部件的润滑管路布设预留了足够的走形空间，基座底部设置的集油槽结构可承接轴承部位渗漏的润滑油，避免油污污染设备其他部位。在实际选型适配时，需要注意核对各轴承位的内径尺寸与待安装轴承的外径匹配度，主轴承位适配内径62mm的深沟球轴承或圆锥滚子轴承，副轴承位分别适配35mm、28mm外径的标准轴承，

　　安装时需保证基座贴合面与机架安装面的平面度不超过0.05mm，锁紧螺栓需按照对角顺序分次锁紧，避免基座安装后出现内应力导致轴承孔变形。针对长期运行的工况，基座的非加工面做了喷丸防锈处理，加工面涂抹防锈油后做氧化处理，可适应常规工业车间的温湿度环境，在有腐蚀性介质的场景下使用时，可额外增加表面电泳涂层提升防护能力。结构建模过程中，所有配合面均做了拔模斜度设置，外壁拔模斜度为1:50，内壁拔模斜度为1:30，符合砂型铸造的工艺要求，避免脱模时出现型腔损坏的问题；筋板与主体连接位置做了圆弧过渡，减少应力集中点，提升铸件的抗冲击载荷能力。
