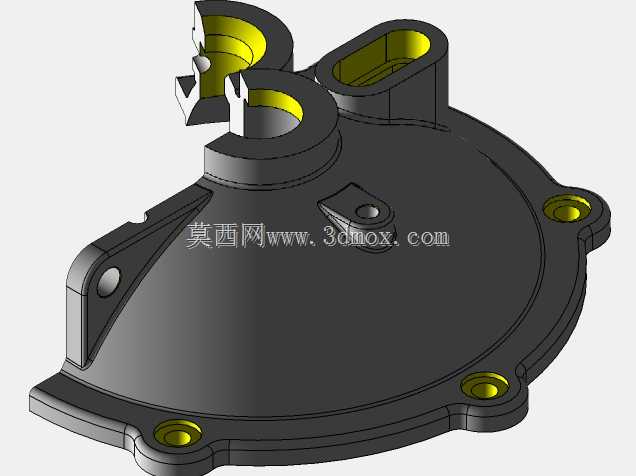

这类带双凸台接口的圆顶端盖,多应用在中小型动力传动腔体、液压分路阀组或者小型内燃机组的腔体端部,承担腔体密封、介质导流、外部附件安装定位的多重作用,区别于平板式端盖的单一密封功能,其隆起的圆顶结构可以给腔体内部的运动部件留出避让空间,同时两个不同朝向的凸台接口,可分别作为介质进出通路、传感器安装位或者排气溢流通道,不用在腔体本体上额外加工斜向孔位,降低主腔体的加工难度与密封泄漏风险。
从结构设计逻辑来看,圆顶部分采用渐变壁厚设计,从边缘法兰位置向顶部逐步收薄,既保证整体刚性避免受压变形,又能控制整体重量,减少材料冗余。边缘的法兰边均匀分布带沉孔的安装位,沉孔深度经过匹配计算,安装螺栓后螺栓头部完全沉入沉孔内,不会突出端盖表面,避免和周边其他部件产生运动干涉,法兰密封面预留了密封胶圈的安装槽位,装配时配合O型密封圈可以实现端面静密封,耐受常规工况下的油压、气压介质渗透。
两个凸台接口的内径做了阶梯孔设计,靠近腔体内部的孔径略大,靠近外端的孔径匹配标准管路接头或者传感器的安装螺纹,接口根部做了大圆角过渡,避免应力集中——在实际工况中,接口位置会承受管路重量带来的弯矩、介质流动带来的脉冲压力,直角过渡的根部很容易在长期振动下产生疲劳裂纹,大圆角过渡可以分散应力,提升结构疲劳寿命。其中一个凸台侧面带有小型定位凸台,上面预留了销孔,用来安装固定小型的位置传感器或者压力检测元件,定位销孔的位置公差控制在±0.02mm范围内,保证传感器检测位置的重复精度,避免装配偏差导致的检测数据失准。
端盖内侧的圆顶曲面做了光滑过渡处理,没有突兀的棱角,当介质在腔体内部流动时,光滑曲面可以减少介质流动阻力,避免杂质在棱角位置沉积堆积,对于润滑系统的端盖来说,这种曲面设计还能引导回流的润滑油顺着内壁流回腔体底部的油池,减少润滑油在端盖顶部的滞留。凸台接口的内孔和圆顶内腔的衔接位置也做了倒角过渡,避免加工时产生的毛刺残留,同时减少介质流动时的紊流产生。
安装边界方面,这类端盖的法兰安装孔采用圆周均布设计,孔位中心距匹配对应腔体的安装止口尺寸,装配时端盖的止口和腔体的定位台阶配合,实现径向定位,保证端盖和腔体的同轴度,避免安装偏心导致的密封面压合不均。端盖整体的外轮廓高度经过严格控制,圆顶最高点到法兰安装面的距离,匹配腔体内部运动部件的端部行程,预留1.5-2mm的安全间隙,既不会因为间隙过大导致腔体整体体积冗余,也不会因为间隙过小出现运动部件刮蹭端盖内壁的问题。
在实际选型应用中,这类端盖可以根据使用场景调整材质,常规润滑腔体采用压铸铝合金材质,重量轻导热性好,能及时把腔体内部的热量传导出去;高压液压工况则采用锻钢或者球墨铸铁材质,提升耐压等级;有腐蚀介质的工况可以选用工程塑料或者不锈钢材质。设计建模时,需要重点核对凸台接口的朝向角度,保证外接管路的走向不会和周边设备部件干涉,同时要核算法兰螺栓的预紧力对应的密封面压强,避免压强过大导致端盖法兰变形,或者压强不足导致密封失效。另外,端盖表面的加强筋布局也经过优化,从凸台根部延伸到法兰安装位的加强筋,既提升了凸台的抗弯能力,又不会过多增加端盖的整体重量,筋条的高度和宽度比例控制在3:1左右,避免压铸或者注塑成型时产生缩孔缺陷。
