铰接式液压驱动执行夹紧机构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445780
  • 铰接式液压驱动执行夹紧机构

  在工装夹具、非标自动化产线的工件压紧工位,以及小型工程机械的动作执行端,这类带铰接肘节结构的液压驱动机构,是兼顾大输出力与紧凑安装空间的常用选型。不同于直推式液压缸的纯直线力输出,这套机构通过多组铰接连杆的力臂放大效应,能在液压缸行程有限的前提下,在压紧末端输出数倍于油缸额定推力的压紧力,尤其适合需要大夹紧力、但安装空间无法容纳大缸径油缸的工位场景。

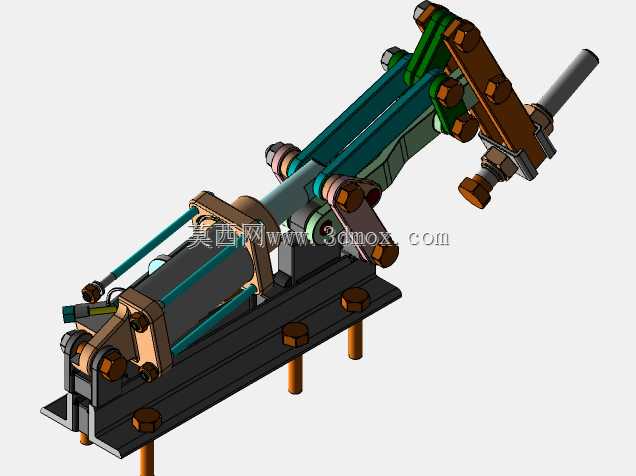

  从结构布局来看,整套机构的安装基准为底部的一体式安装底板,底板上预留了四个带沉台的螺栓安装孔,孔位按照等距矩形排布,安装时可直接通过螺栓固定在设备机架或者工装台面上,安装面的平面度要求控制在0.1mm以内,避免安装后连杆铰接处出现卡滞。底板上方集成了液压缸的固定铰接座,缸体尾部通过销轴与底座铰接,允许缸体在小角度范围内随连杆动作摆动,抵消连杆运动过程中的位置偏移,避免油缸杆承受径向力导致密封件过早磨损。

  核心的力传递结构采用双组平行连杆布局,两侧对称布置的铰接板通过销轴连接,形成肘节式的力放大结构,当液压缸活塞杆伸出时,推动中间的铰接点移动,带动前端的压臂绕固定铰接轴转动,最终实现压头的下压夹紧动作;当活塞杆回缩时,带动连杆反向动作,驱动压臂抬起松开工件。这种结构在夹紧行程末端会进入接近死点的位置,此时即使液压系统出现短暂的压力波动,机构也能依靠机械结构的自锁特性保持夹紧力,不会出现工件松脱的风险,这在有安全要求的加工工位是非常关键的设计点。

  设计过程中,所有铰接位置都采用了带自润滑衬套的销轴连接,衬套选用铜基石墨材质,无需额外加注润滑脂即可长期在低速摆动工况下工作,减少日常维护的工作量。连杆与铰接板的受力面都做了局部加厚处理,通过有限元受力分析,在额定16MPa系统压力下,最大应力集中在铰接孔边缘,数值控制在材料屈服强度的30%以内,保证长期反复加载下不会出现塑性变形。油缸的进出油口布置在缸体侧面,采用标准的公制外螺纹接口,方便现场布设液压管路,管路走向可根据安装方向调整,不会和周边的设备结构产生干涉。

  从安装边界来看,整套机构在完全抬起状态下的总高度低于完全压紧状态27mm,前端压臂的水平伸出长度可根据实际工位需求调整压头安装位置,压头末端预留了标准的螺纹安装孔,可更换橡胶压头、金属压头或者仿形压块,适配不同材质、不同外形的工件压紧需求。在实际应用中,这类机构常被用在焊接工装的工件定位压紧、机加工工位的工件装夹、装配线的组件压装等场景,相比气动夹紧机构,它的输出力更大,动作更平稳,不会出现气动系统常见的冲击爬行问题;相比纯机械的螺旋夹紧机构,它的动作速度更快,可配合液压系统实现远程自动控制,适配自动化产线的节拍要求。

  建模过程中,所有铰接孔与销轴的配合都按照基孔制间隙配合设置,预留了合理的装配间隙,同时还原了所有紧固件的外形细节,包括连杆连接螺栓、底座安装螺栓、油缸铰接销轴的挡圈结构,能够直接用于虚拟装配验证、机构运动仿真,检查动作过程中是否存在结构干涉,也可作为同类机构设计的参考原型,根据实际的负载需求、安装空间调整连杆长度、缸径参数,快速衍生出适配不同工位的定制化结构。需要注意的是,在实际选型应用时,要根据所需的夹紧力核算油缸的工作压力与连杆的力臂比,避免力臂比过大导致油缸行程不足,同时要保证铰接销轴的硬度满足接触强度要求,避免长期摆动磨损导致间隙过大,影响夹紧精度。
