异径斜交三通管路连接件结构设计

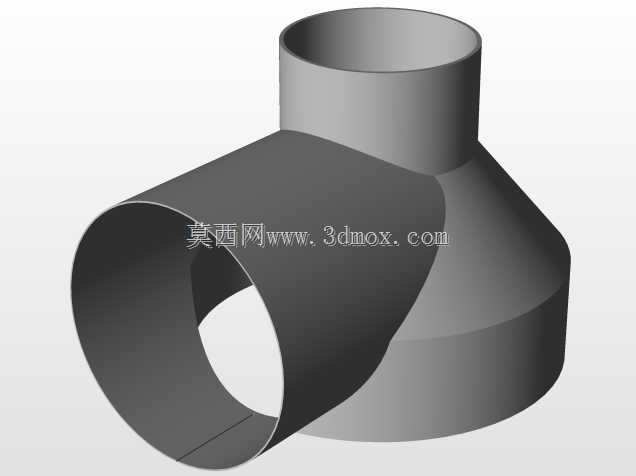

这款异径斜交三通结构，主要应用在工业流体输送管网的支路分流场景，常见于化工介质输送、暖通空调水循环、市政给排水以及粉体气力输送的管路布局中，用来实现不同管径管路的非垂直方向汇流与分流，避免常规直角三通带来的流体阻力陡增问题。从实际使用场景来看，当主管道需要引出一条不同通径的支路，且支路走向无法与主管道保持垂直正交时，这类斜交异径三通可以省去额外的弯头加变径管的拼接组合，减少管路连接点的泄漏风险，同时降低管路整体的压损。在结构设计层面，主通路为水平直通的大口径管段，侧方斜向接入的支管向上延伸后做了同心变径处理，支管与主管的相交处做了平滑的相贯线过渡，没有尖锐的棱角结构，一方面可以减少流体在交汇处的湍流涡旋，降低输送过程中的能耗，另一方面也能避免粉体、含杂质流体输送时的物料堆积堵塞问题。设计过程中需要重点控制相贯线处的壁厚均匀性，因为管路承压时，相贯区域是应力集中的高发位置，建模时需要对相交位置做圆弧过渡处理，保证整个接头的承压能力匹配管路系统的额定压力要求。从安装边界来看，水平主管段的两端为标准对接接口，可以直接与同管径的管道通过焊接或者法兰对接，上方变径后的支管接口尺寸匹配对应支路的管径，安装时不需要额外调整管路的整体走向，直接对接即可完成装配，相比采用标准件拼接的方案，整体占用的安装空间更小，尤其适合管路布局紧凑、安装空间受限的设备内部管路排布。在实际选型应用中，这类斜交异径三通的支管斜交角度需要匹配现场管路的走向角度，避免强行对接产生的装配应力，长期使用中，平滑的内壁过渡也能减少介质对管壁的冲刷磨损，延长管路配件的使用寿命，对于输送有腐蚀性的介质场景，只需要对应更换适配的材质即可，整体结构的通用性较强，不需要做大幅的结构改动就能适配不同的输送工况。建模过程中需要重点校核相贯线处的结合强度，确保支管与主管连接位置的受力均匀，避免在管路震动、压力波动的工况下出现焊缝开裂或者结构变形的问题，同时变径段的锥度设计要符合流体输送的流线要求，不能出现截面突变导致的流道狭窄问题。
