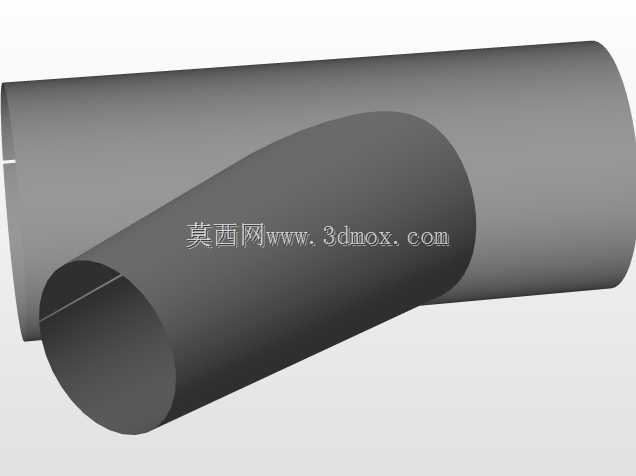

卡普兰系统斜交式流体出口管路结构

该斜交式出口管路结构多用于卡普兰式水轮机组的尾水导出环节，也可适配大流量低扬程的流体输送工况，作为不同流向管路的汇接或转向部件使用。从实际工程应用来看，这类管路常布置在机组流道的末端，承担着将过流介质平顺导向下游流道的作用，避免流道内出现大面积涡流、滞流区，降低整体流阻损失，提升整套流体系统的运行效率。设计阶段首先要确定两个管路的轴线夹角，夹角取值需要匹配现场流道的走向，同时兼顾介质流出时的转向平顺性，夹角过大会导致介质在交汇处产生强烈的对冲，带来额外的能量损耗，还可能引发管路振动；夹角过小则会增加管路的整体布置长度，挤占安装空间。管路的壁厚选取需要结合实际工作压力、介质腐蚀特性来确定，对接端的尺寸要和上下游的管路、设备接口完全匹配，安装边界需要预留足够的法兰连接或焊接操作空间，同时要核算管路的支撑点位，避免悬臂过长带来的结构应力集中。从结构特性来看，两个圆柱管路采用相贯线拼接的结构，相贯线处做了平滑过渡处理，没有尖锐的棱角，既可以减少介质流动时的局部阻力，也能避免应力集中导致的结构疲劳损坏。管路内壁的粗糙度需要控制在合理范围内，降低介质沿程摩擦损失，外壁则根据使用场景做对应的防腐、耐磨处理。建模过程中需要精准绘制两个圆柱的相贯线轨迹，保证拼接处的曲面连续顺滑，不能出现错位、缝隙，否则会直接影响后续的流场仿真精度，也会给实际加工制造带来偏差。这类管路在安装时需要注意轴线的对中精度，尤其是和上游设备连接的一端，同轴度偏差过大会导致接口处出现泄漏，也会改变介质的流入角度，影响整个流道的流动状态。在日常运维中，这类管路的相贯线区域是检查重点，长期受介质冲刷的情况下，该区域的磨损速率会高于直管段，需要定期检测壁厚变化，避免出现磨穿泄漏的问题。对于不同工况的适配，只需要调整两个管路的直径比例、轴线夹角以及管路长度，就可以匹配不同流量、不同安装空间的使用需求，不需要大幅改动整体结构形式，具备较好的工况适配性。
