可调方向快接式工业喷嘴结构设计

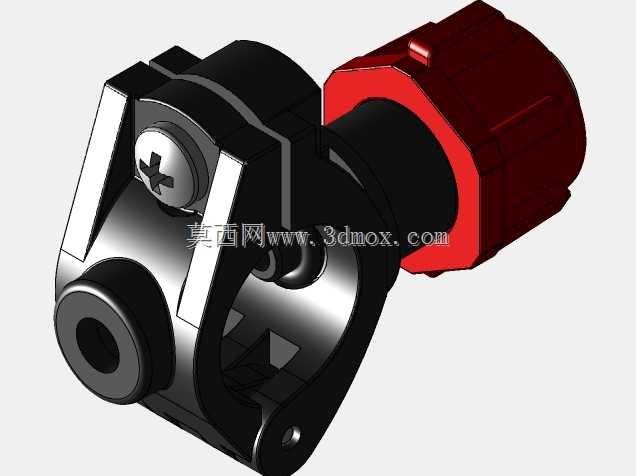

这款喷嘴的结构设计，核心围绕工业现场流体喷射工况的实际需求展开，在做结构拆解前，首先要明确它的适用场景：这类带铰接转向结构的喷嘴，常见于自动化生产线的工件表面吹扫、冷却工位，机床加工区域的切削液定点喷淋，以及涂装线前处理的药剂喷淋环节，区别于固定方向的一体式喷嘴，它的铰接转向结构可以让喷射端在一定锥角范围内自由调整指向，不需要额外加装弯管接头就能覆盖不同的喷射点位，能大幅减少管路改造的工作量。从结构细节来看，主体的铰接部分采用十字槽螺钉作为铰接轴的锁紧构件，调整喷射角度时只需稍微拧松螺钉，将喷嘴头部转到需要的朝向再锁紧即可，铰接副的配合面做了贴合度优化，既保证转动时的顺畅度，又能在锁紧后提供足够的摩擦力，避免受流体压力冲击出现角度偏移。尾部的红色快接锁紧结构，是针对现场快速换型需求设计的，和对应规格的硬管、软管对接时，不需要额外缠绕生料带或者加装卡箍，直接将管路插入接口后拧紧锁紧套，就能实现密封与紧固，密封面的锥度设计适配常用的流体管路压力范围，在常规的水、压缩空气、低粘度切削液等介质工况下，不会出现渗漏问题。从安装边界来看，这款喷嘴的整体径向最大尺寸集中在尾部快接段，铰接部分的外形做了切边处理，在密集排布的喷嘴安装位上，相邻喷嘴调整角度时不会出现结构干涉，喷射端的出口孔径属于中等流量规格，适配常规工厂供气、供液系统的压力区间，不需要额外加装增压或者节流元件就能达到稳定的喷射效果。做三维建模的时候，要特别注意铰接部分的配合公差，锁紧螺钉的沉孔深度要控制好，既不能让螺钉头突出铰接座外表面影响转动，也不能过深导致锁紧时压合面受力不足；尾部快接结构的内孔密封槽尺寸要和常用的O型圈规格匹配，避免出现密封件安装后挤切或者密封失效的问题；另外整体结构的流道做了顺滑过渡处理，没有直角突变的结构，能减少流体通过时的压力损失，同时降低流道内残留杂质造成堵塞的概率。在实际设备选型时，要注意这款喷嘴的安装方向，铰接的转动平面要和需要调整的喷射方向平面重合，避免出现调整行程不足的问题，快接端对接的管路外径公差要控制在合理范围内，公差过大会导致插接困难，公差过小则容易出现渗漏。
