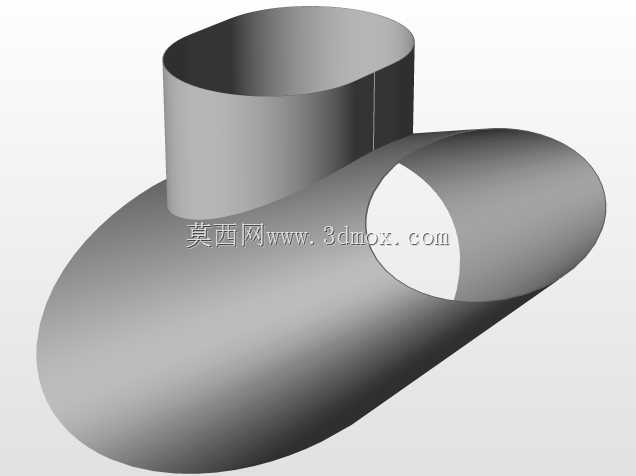

异径正交三通曲面管道连接件结构

这类异径正交曲面三通结构，在流体输送管路系统中承担着分流、汇流的核心作用，常见于化工流体输送、暖通空调管路、给排水系统以及小型物料气力输送场景中，能够在垂直相交的两条管路间实现介质的平稳转向与流量分配，避免管路直角对接带来的流阻骤升、介质紊流以及局部应力集中问题。从结构设计逻辑来看，该构件采用平滑曲面过渡的成型思路，主管为大口径椭圆柱流道，支管为垂直正交的小口径圆柱流道，两者的相贯线位置做了连续的圆弧曲面过渡处理，没有生硬的直角棱边，一方面能够降低介质流经交汇位置时的沿程阻力，减少介质在拐角处的滞留与涡流产生，对于输送含细小颗粒的流体介质时，也能降低颗粒对管壁的冲刷磨损，延长构件的实际使用寿命；另一方面平滑的曲面结构能够让管路交汇位置的应力分布更均匀，避免焊接或一体成型时出现应力集中点，在承压工况下不容易出现开裂、渗漏等失效问题。在安装边界的适配性上，该构件的两个主管端口与支管端口均为标准圆形截面，能够直接与同口径的标准管道通过焊接、法兰连接或者卡箍连接的方式完成装配，不需要额外制作异形转接接头，能够有效减少现场管路施工的装配工作量，降低管路系统的整体安装成本。设计过程中需要重点把控相贯线位置的曲面曲率连续性，既要保证流道内壁的顺滑无凸起，也要控制外壁的过渡厚度均匀，避免出现局部壁厚过薄导致承压能力不足，或是局部壁厚过厚造成材料浪费、成型冷却不均产生内应力的问题。在实际工况应用中，这类三通结构需要根据输送介质的属性、工作压力与温度范围选择对应的成型材质，常规给排水场景可选用PVC或PPR注塑成型，中低压工业流体输送可选用碳钢或不锈钢焊接成型，食品级输送场景则可选用304或316不锈钢一体冲压成型，不同材质的成型工艺虽然有区别，但核心的曲面过渡结构逻辑一致，都是为了在实现管路正交转向分流的同时，最大化优化流道性能与结构强度。此外，该结构的支管与主管的口径差经过合理匹配，既能够满足分流时的支管流量需求，也不会因为支管开口过大影响主管的整体结构刚性，在管路布局空间受限的场景下，这种正交三通的结构形式能够最大程度压缩管路占用的空间，不需要额外预留大角度弯管的安装位置，非常适合在紧凑的设备内部管路布局中使用。
