发电站异径斜向分流管路结构

该管路结构主要面向发电站汽水、循环水或辅助工艺管线中的分流与变径输送需求，常见于主管道与支管之间需要同时完成通径过渡和介质引出的位置。实际布置中，主通道承担较大流量，沿轴向保持连续贯通；侧向支管以斜交方式接入，用于取样、排污、旁路回流或接入次级管路，相比正交通道能够降低局部阻力，减少介质在交汇区的涡流和冲蚀。

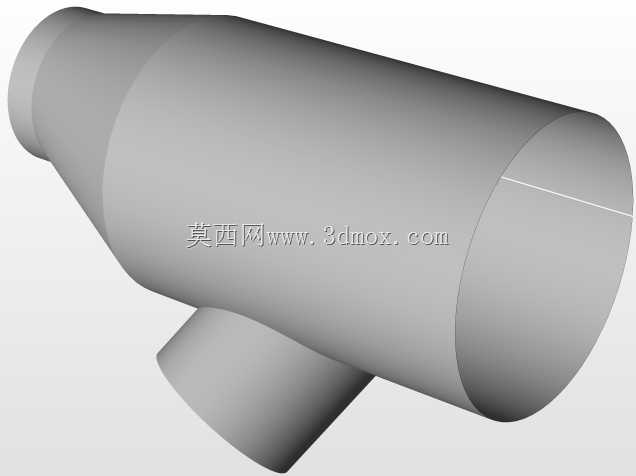

从结构形式看，主体由大直径圆筒段、两端收缩过渡段和侧向斜接短管组成。大直径段提供稳定的通流容积，使介质在进入分流区前流速分布更均匀；两端缩径段用于与上下游不同管径的管线对接，避免在狭窄空间内额外配置独立异径接头，从而缩短安装长度、减少焊缝数量。斜向支管的轴线与主管外壁形成确定夹角，接口区域通过圆滑过渡处理，能够缓解应力集中，也便于在运行过程中控制振动传递。

建模时需要优先确定主管中心线、支管中心线以及二者交点位置。主管两端的同轴度直接影响现场法兰或焊接对口，若两端圆柱段不同轴，安装时会产生附加弯矩；支管角度则决定旁路走向，应与周边阀门、支架和保温层空间统一校核。端部直径、主管总长、支管伸出长度和支管夹角共同构成安装边界，选型时不仅要看公称通径，还要核对支管末端是否与平台梁、电缆桥架或其他管道发生干涉。

交汇区是这类管件的设计重点。介质从大直径段流向缩径端时流速升高，而支管分流会在接口附近形成二次流。若过渡过于突兀，长期运行后容易出现局部冲刷减薄；采用平缓的壁厚变化和曲面接合，可使流线更顺畅。对于需要焊接成型的方案，还应在三维环境中检查坡口可达性，确保主管与支管相贯线位置具备足够的施焊和探伤空间。

在电站管路布置中，这类构件通常不是孤立存在，其前后会配套弯头、阀门、支吊架和膨胀补偿装置。模型保留了清晰的圆柱面、端面和相贯区域，便于在装配设计中继续添加配对法兰、密封件或接管座，也可用于干涉检查、流道简化和施工交底。
