五辐轮式传动滑轮结构设计方案

该轮体属于带传动系统中的从动滑轮构件，在轻工输送、小型物料搬运设备、家用健身器材以及小型农机的动力传递路径中十分常见，主要作用是通过轮面与传动带的摩擦接触，改变传动带的走向、张紧传动带并传递旋转扭矩，部分场景下也可作为导向轮约束传动带的运行轨迹，避免带体在高速运转中出现跑偏、跳齿等故障。

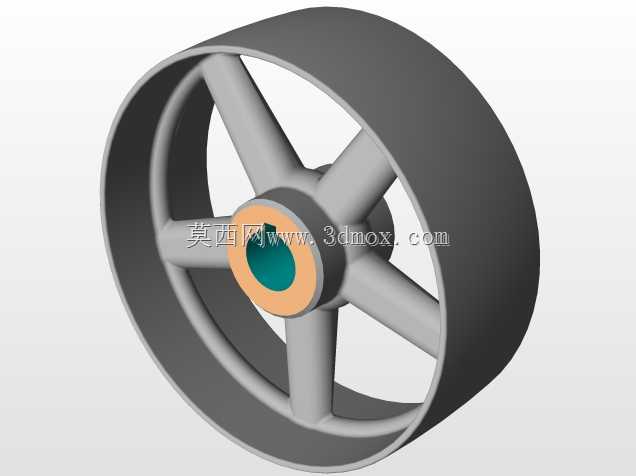

从结构设计逻辑来看，轮体采用五根辐条连接外圈轮缘与中心轮毂的布局，相较于实心轮体，这种辐条式结构在保证整体结构刚性的前提下，大幅削减了零件自身重量，降低了旋转过程中的转动惯量，启停阶段的动力损耗更小，同时辐条之间的镂空区域也便于运转过程中散热，避免长时间带摩擦导致轮面温度过高加速带体老化。轮缘部分采用等宽圆柱面设计，适配平型传动带的安装使用，轮缘的厚度经过受力校核，能够承受传动带张紧后产生的径向挤压力，长期运行不易出现轮缘变形。中心轮毂部位设计有同轴的安装通孔，孔位周边做了加厚处理，用于匹配传动轴的装配公差，轮毂与辐条的衔接位置做了圆弧过渡，能够有效分散应力集中点，避免设备启停瞬间的冲击载荷导致衔接处出现开裂。

在安装边界方面，该滑轮的轴向宽度与轮体外径形成合理配比，安装时需要保证轮毂端面与传动轴的轴肩贴合到位，轴向锁紧件需压紧轮毂端面，避免运转过程中出现轴向窜动。轮体安装完成后，需要保证轮面与配对带轮的端面平行度在允许公差范围内，否则会导致传动带单侧磨损加剧，大幅缩短带体使用寿命。设计建模过程中，对辐条的截面尺寸、轮毂的轴向长度、轮缘的内径余量都做了参数化关联，后续如果需要适配不同宽度的传动带或者不同直径的安装轴，只需要修改对应参数即可快速生成衍生型号，无需重新搭建整体轮体结构。建模时对各衔接处的圆角特征也做了单独处理，既还原了实际机加工的工艺特征，也为后续的有限元受力分析预留了可编辑的特征结构，方便设计人员快速校验不同载荷下的轮体形变与应力分布。
