十六腔卡利比注塑模具三维结构设计

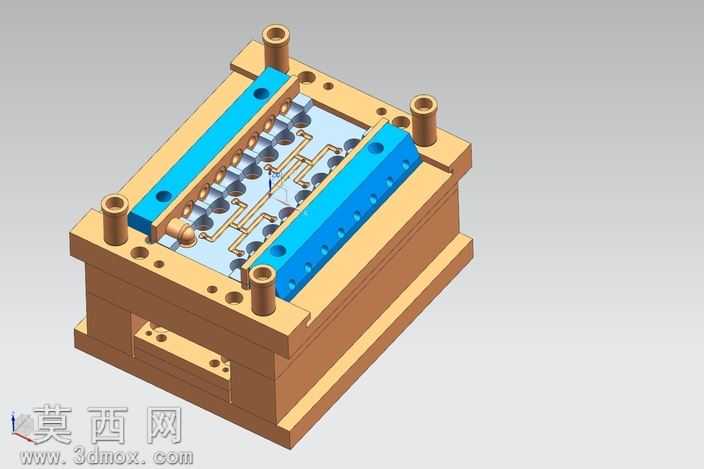

本套模具为多腔注塑成型模具，整体采用标准模架结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循注塑模具设计规范，对模架各层板、导向部件、成型型腔、流道系统逐一进行精细化建模。模型渲染阶段采用金属材质模拟模架钢材的哑光金属质感，对型腔区域的流道、成型槽做了分色处理，蓝色部件为流道侧的压条与封胶结构，清晰区分不同功能模块，直观展现模具内部的布局逻辑。结构设计上，该模具采用16型腔均衡布局，分流道采用非平衡式流道优化设计，通过调整各流道段的截面尺寸保证进胶均衡，让16个型腔可以同时完成充模，提升注塑生产的效率。导向系统采用四组导柱导套结构，分别布置在模架四角，导柱做了加长导向段设计，合模过程中可以实现提前导向定位，避免合模错位损伤型腔。冷却系统沿型腔排布方向设置直通式冷却水道，配合密封结构实现成型过程中的快速温控，缩短塑件冷却周期，提升成型质量。设计思路围绕小尺寸塑件的批量生产需求展开，多腔布局可以最大化单模次的产出数量，模架选用标准规格降低加工与装配成本，流道布局经过反复模拟调整，保证各型腔进胶压力、充模速度一致，避免出现缺胶、飞边、成型尺寸偏差等问题。整套模型完整还原了模具的装配关系，各零部件之间的配合间隙、安装定位结构都做了准确还原，可用于模具结构学习、注塑工艺参考以及同类型模具设计的方案参照，清晰展现了多腔注塑模具从布局到细节结构的完整设计逻辑，对理解多型腔模具的流道设计、导向定位、成型区域排布有较高的参考价值。
