螺纹连接式直动溢流阀三维结构设计

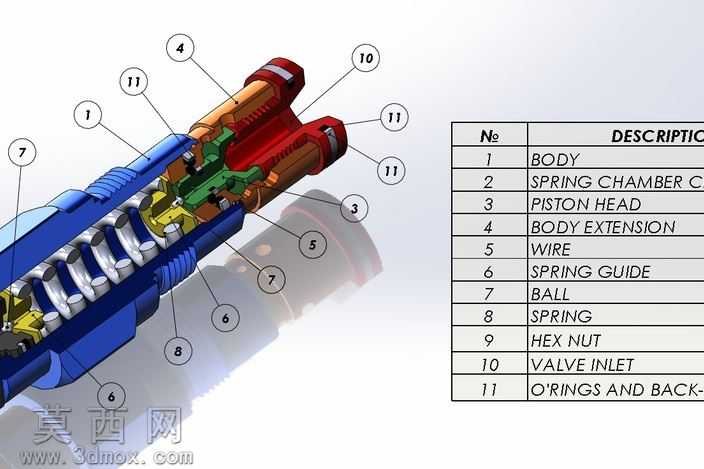

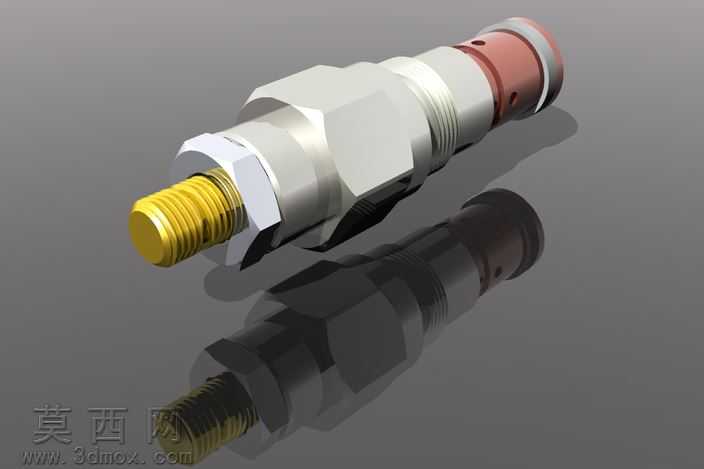

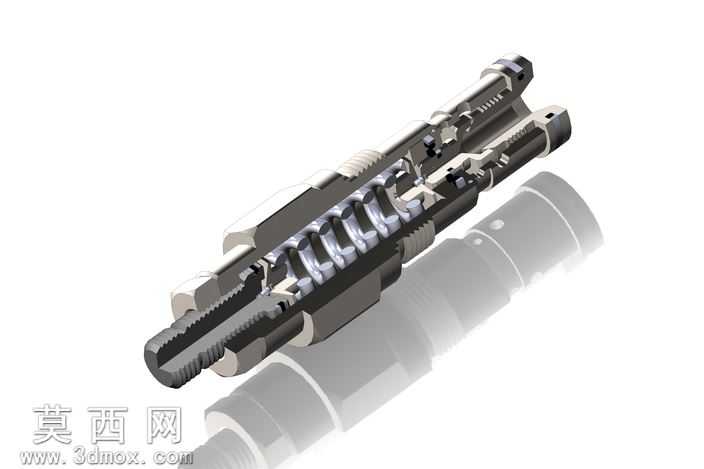

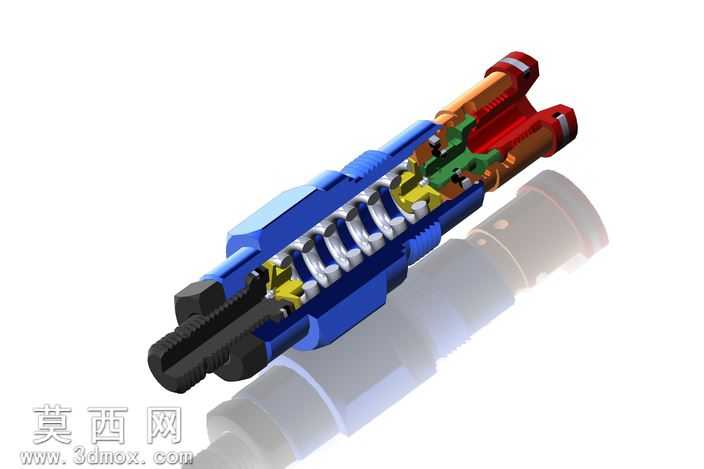

本作品为直动式溢流阀的三维结构建模成果，建模过程严格遵循液压阀件的工程设计规范，先通过参数化草图绘制完成各核心零件的轮廓定义，依次构建阀体、阀座、阀芯、调压弹簧、调节螺杆、锁紧螺母、进出油口接头等独立零件模型，建模阶段对每一处配合尺寸做了公差预留设计，确保虚拟装配阶段各零件不存在干涉问题。装配过程按照实际阀件的组装逻辑完成配合约束，阀芯与阀体内腔采用同轴度配合约束，弹簧两端分别与阀芯尾端、弹簧座端面做贴合约束，调节螺杆与阀体端盖内螺纹采用螺旋配合模拟真实的螺纹旋合调节结构，进出油口的密封槽位置预留了密封件安装空间，还原真实阀件的密封设计逻辑。材质渲染阶段根据零件实际工况分配对应材质：阀体部分采用高强度合金钢材质，添加表面发黑处理的哑光金属质感，还原工业液压阀的外观特征；调压弹簧采用弹簧钢材质，添加金属拉丝纹理表现弹簧的加工质感；阀芯密封段添加铜合金材质表现耐磨密封结构，调节手轮部分添加红色工程塑料材质，区分操作部件与主体结构；渲染时添加半透明剖面效果，将阀体外层做局部半透明处理，清晰展示内部阀芯、弹簧、阻尼孔的排布结构，让内部流道与动作逻辑直观可见。设计过程中重点还原了直动溢流阀的核心工作结构：进油腔与阀芯底部的承压区域直接连通，弹簧腔设置泄油通道，阀芯上开设的阻尼小孔可在阀芯动作时起到缓冲作用，避免压力冲击导致的阀芯振动，调节螺杆可通过旋合长度改变弹簧预紧力，从而设定溢流阀的开启压力，整体结构完整还原了直动溢流阀压力过载溢流、稳定系统压力的功能逻辑，所有流道转折处均做了圆角过渡处理，符合液压阀流道设计的减阻要求，可用于液压系统原理演示、阀件结构教学、产品结构优化参考等场景。
