欧标3030工业铝挤压型材结构设计

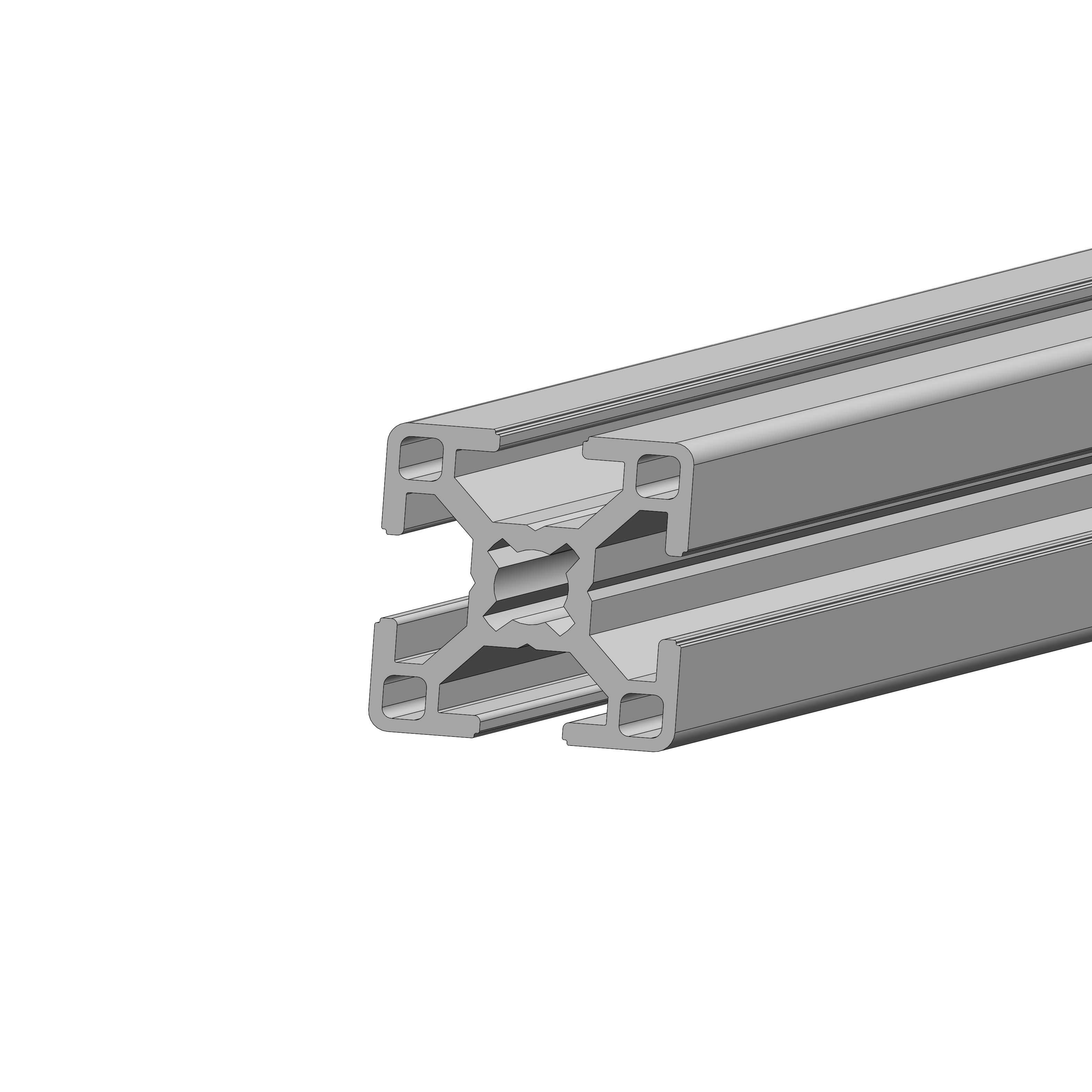

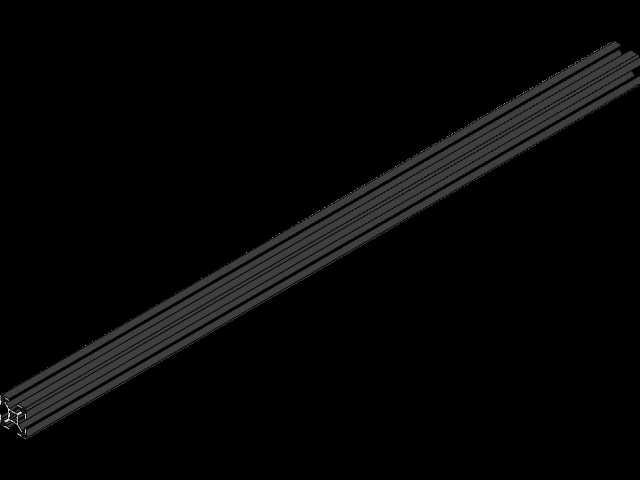

这款30系列铝型材的截面外轮廓尺寸为30mm×30mm，是轻型工业框架搭建场景中应用频次极高的基础构件，日常在桌面级小型设备机架、检测工位操作台、物料周转小推车框架、设备安全防护围挡、实验室小型试验台架的搭建中都能见到这类型材的身影。从截面结构来看，型材采用对称式槽腔设计，四个端面均预留标准T型安装槽，槽口尺寸适配常用的M5、M6T型螺栓与法兰螺母，装配时无需对型材做额外的钻孔、攻丝加工，仅需将预置螺母卡入槽道滑动至指定安装位，即可完成相邻型材的直角、斜角拼接，能大幅缩短现场组装的工时，也方便后期对框架结构做迭代调整，不会因为焊接固定导致结构无法修改。

设计这类型材截面时，首先要平衡结构刚性与自重的关系，30mm的截面宽度决定了它的适用载荷边界：单根型材作为水平横梁使用时，支撑跨距控制在600mm以内可承受15kg以内的静载荷不会产生明显挠度，作为垂直立柱使用时，单根1.5m长度的型材可承受80kg以内的轴向载荷，完全满足轻型设备的承重需求。截面内部的加强筋采用X型交叉布局，相比同规格的空心方管结构，抗扭刚性提升40%以上，同时型材的米重控制在合理区间，不会因为过度加强导致材料成本上升、整体框架过重。型材的槽道边缘做了小圆角过渡处理，既可以避免装配时划伤操作人员，也能让配套的封条、端盖安装后贴合更紧密，不会出现凸起、缝隙不均的问题。

在实际选型应用中，这类型材常和同系列的角码、脚轮、蹄脚、连接板等配件搭配使用，搭建框架时相邻型材的拼接缝隙可控制在0.2mm以内，装配完成后整体框架的形位公差能控制在毫米级，满足普通工业设备的安装精度要求。不同于焊接钢结构框架，这类铝型材搭建的结构无需做表面喷漆、防锈处理，型材本身的阳极氧化表层具备基础的耐锈蚀、耐磨损能力，在普通车间环境下长期使用也不会出现表层脱落、锈蚀的问题。需要注意的是，这类型材不适合作为重载设备的承重梁使用，当框架单跨承载超过20kg时，需要额外增加支撑立柱或者更换更大截面规格的型材，避免长期负载出现型材变形，影响设备的安装精度。
