模块化矩阵式屋面雨水收集装置

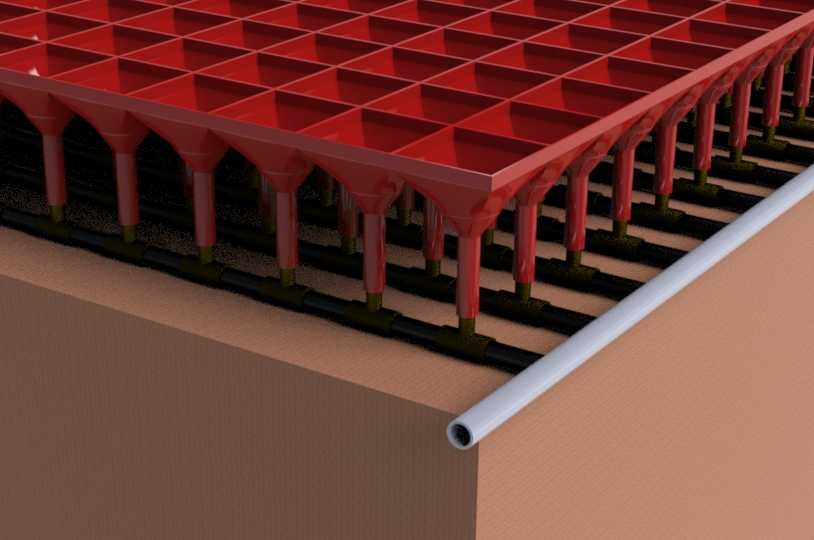

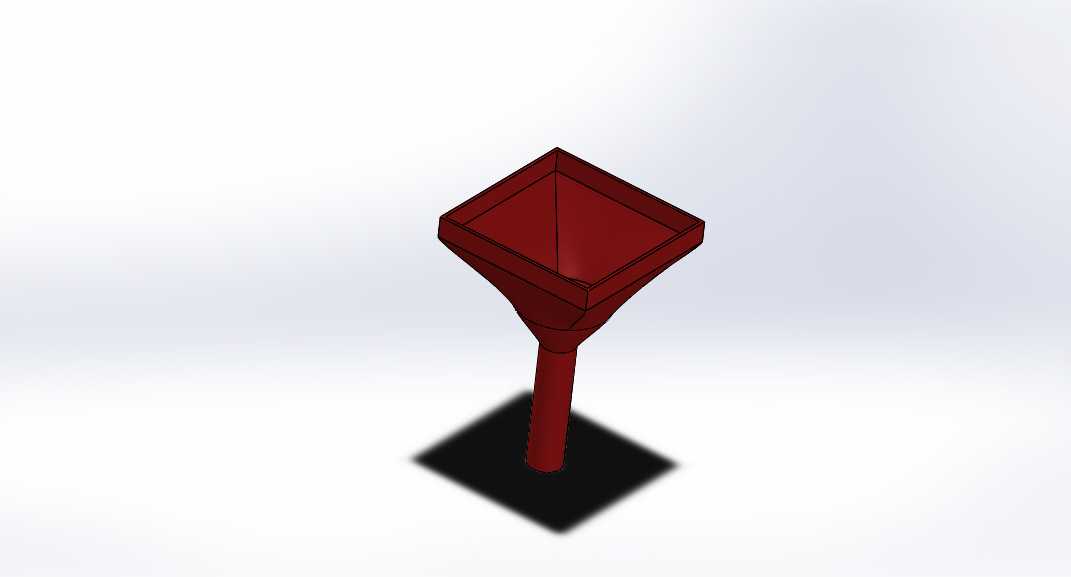

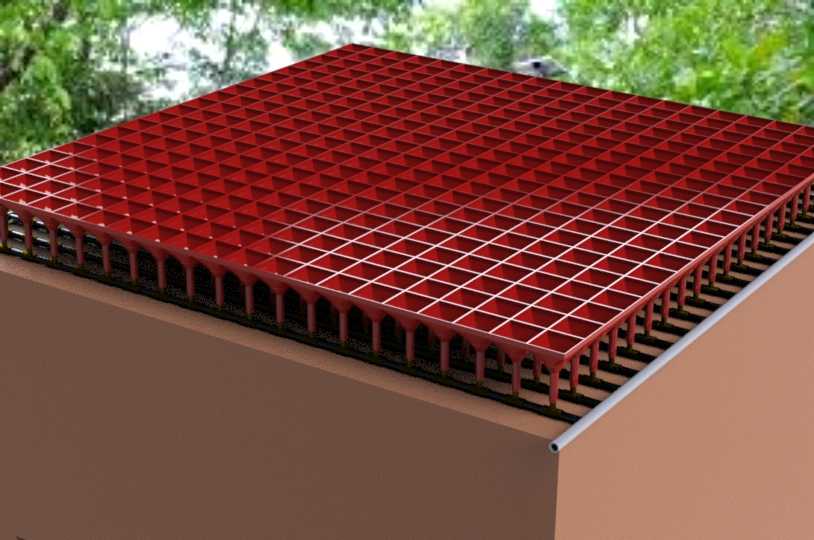

该雨水收集装置主要面向民用建筑、小型公共建筑的屋面雨水回收场景，可适配平屋面、架空屋面等多种安装基面，替代传统雨水斗的零散集水模式，实现屋面雨水的规模化汇集与初步过滤。装置主体采用立方腔体作为集水过渡单元，顶部设置矩阵排布的格栅承托层，格栅采用等间距网格结构，既可以拦截落叶、屋面碎屑等大体积杂物，避免后续输水管道堵塞，又能保证雨水过流面积，应对强降雨时段的大流量汇水需求。

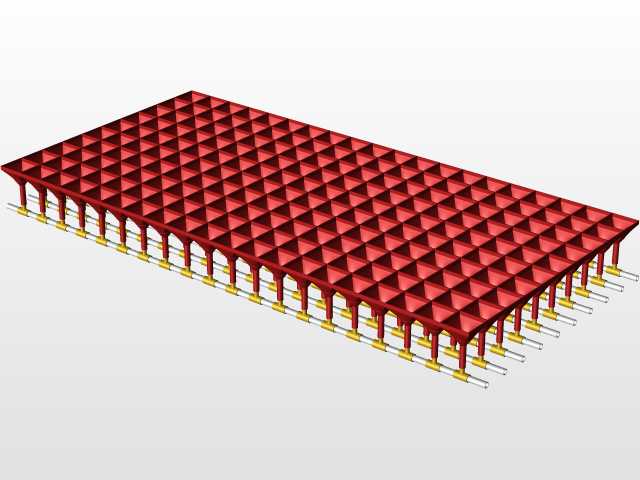

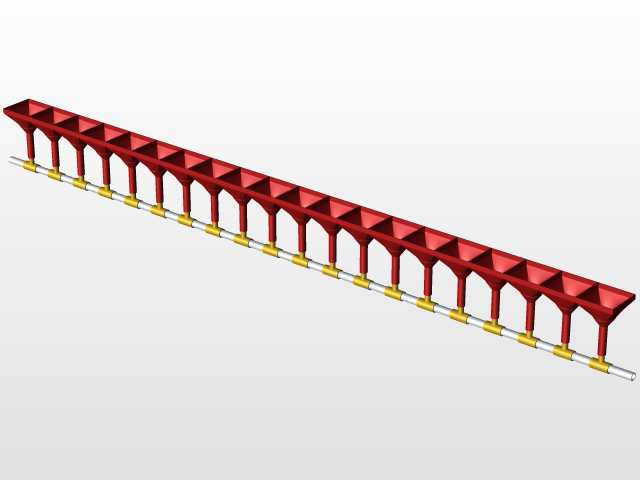

设计阶段采用矩阵阵列定位逻辑，单组装置可根据屋面汇水面积灵活调整拼接数量，无需针对特定屋面尺寸定制专属构件，大幅降低现场适配的改造成本。腔体侧面预留标准管网对接接口，可直接匹配常规排水管材规格，无需额外制作转换接头，收集后的雨水通过腔体内部的导流结构汇入主管，直接输送至地下储水罐，完成雨水的汇集转输流程。

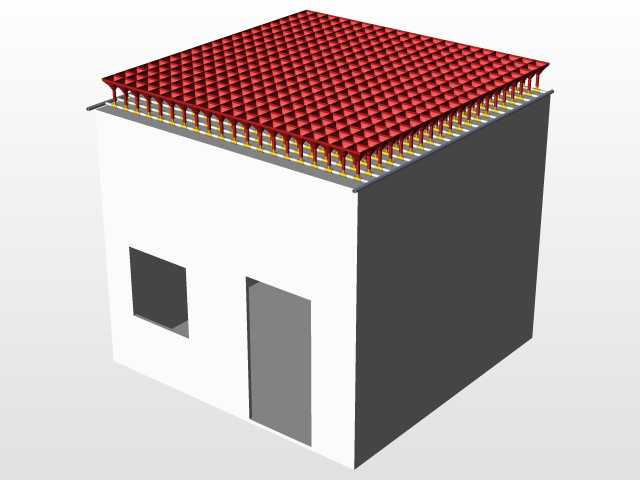

从安装边界来看，装置底部可直接固定于屋面找平层，整体外轮廓方正，相邻装置拼接时无突出结构干涉，可沿屋面排水找坡方向顺次排布，不额外占用屋面有效使用空间。顶部格栅与腔体采用可拆卸式连接结构，日常运维时可直接掀开格栅清理截留的杂物，无需拆解整体管路连接。腔体侧壁开设的检修口可用于日常检查内部积泥情况，配合定期冲洗即可维持装置的通流效率。

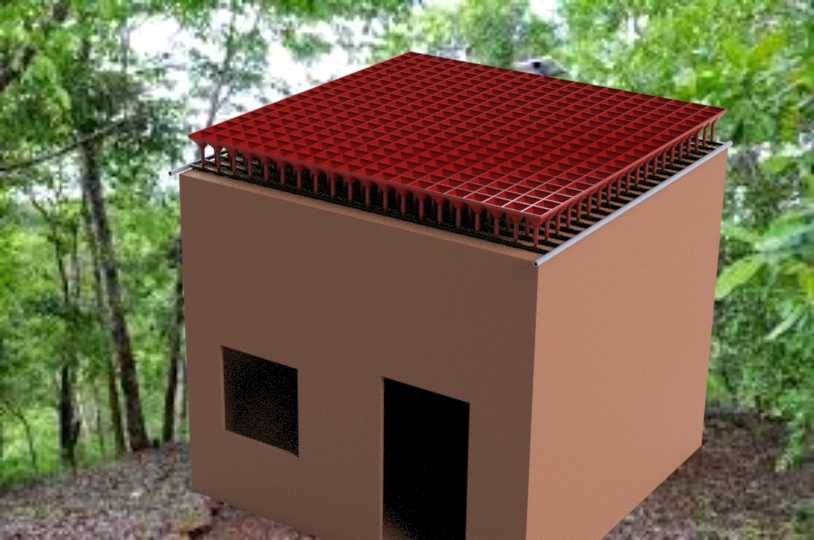

不同于传统单点式雨水收集构件，该装置的矩阵式顶面可覆盖更大的汇水范围，减少屋面雨水的漫流距离，降低屋面找坡层的施工精度要求，尤其适用于老旧小区屋面改造、郊野小型配套建筑的雨水回收系统搭建，收集后的雨水可直接用于绿化浇灌、路面冲洗等非饮用水场景，有效提升非常规水资源的利用率。建模过程中对格栅的受力强度做了对应校核，保证人员临时踩踏检修时不会出现格栅变形塌陷，腔体壁厚满足长期户外使用的抗老化、抗冻胀要求，适配不同气候区域的户外安装使用条件。
