法兰式双耳轴压盖连接固定结构

　　在常规的轴系装配场景里，这类双耳结构的轴压盖是很常见的轴向限位零件，多数用在减速机输出端、输送机辊筒轴承座外侧、中小型电机端盖的轴向定位位置，核心作用是抵住轴承外圈或者轴肩，避免轴系在运转过程中出现轴向窜动，同时也能配合密封件阻挡外部粉尘、切削液进入轴承腔，延长轴承的实际使用寿命。

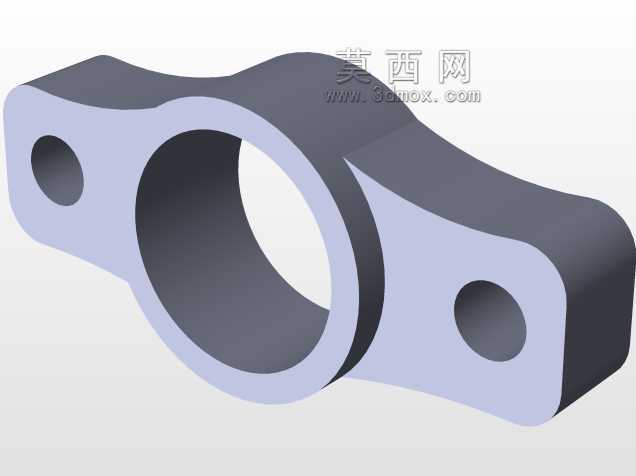

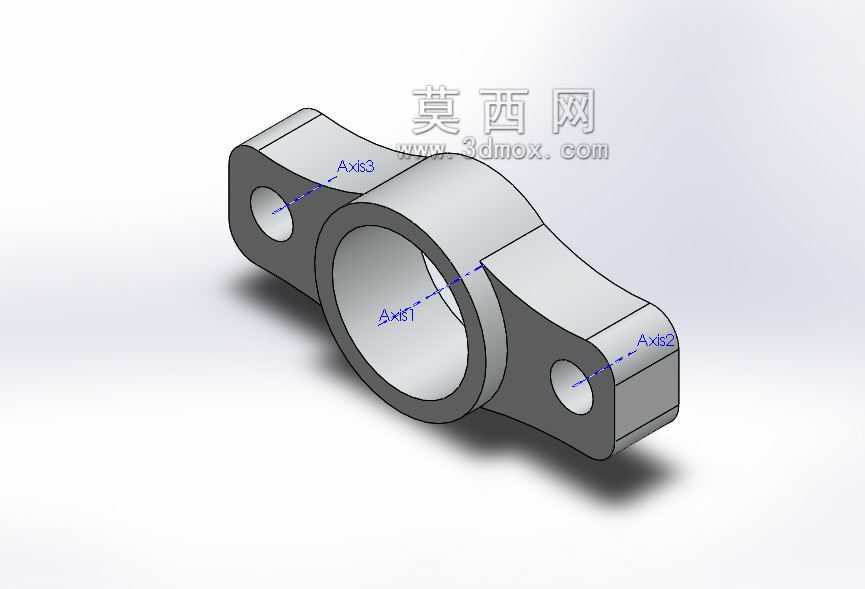

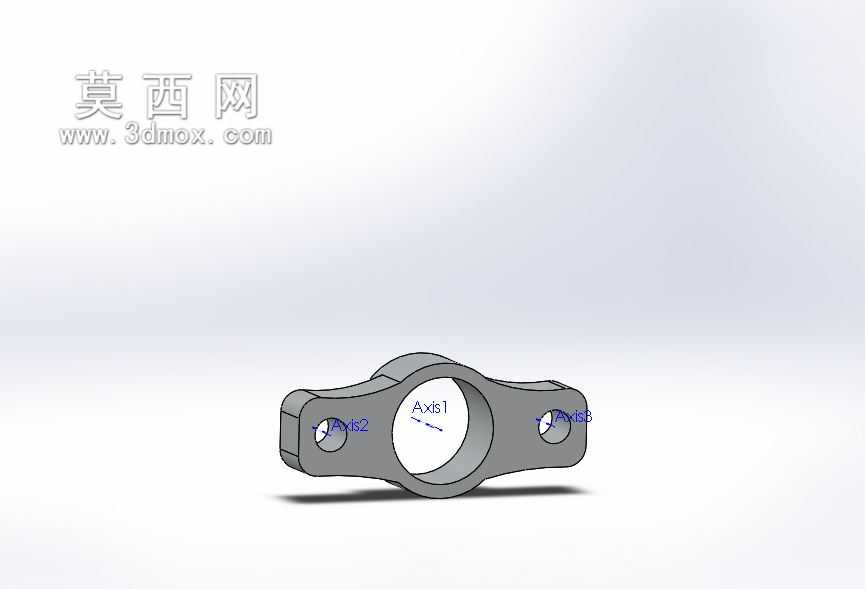

　　从实际安装的边界来看，这个零件的主体是带中心通孔的筒状法兰结构，中心孔的内径需要匹配对应穿过的轴径或者轴承外圈的外径，装配时中心孔和轴之间会预留0.2到0.5毫米的间隙，避免和转动的轴发生摩擦剐蹭；两侧延伸出的带孔耳座是安装固定位，两个安装孔的中心距需要和安装基座上的螺纹孔位置严格对齐，孔的直径比配套的固定螺栓大0.1到0.3毫米，方便装配时微调位置，抵消部分加工带来的位置度误差。

　　设计这类零件的时候，首先要核算轴向的受力情况：如果是用在有冲击载荷的工况，比如破碎机的转子轴端、冲压设备的曲轴端，耳座的厚度就要适当加厚，避免螺栓紧固时或者受轴向冲击时耳座出现断裂；中心筒段的长度要匹配轴承座的沉孔深度，保证压盖装配到位后端面刚好贴紧轴承外圈，不会出现压不紧导致轴承窜动，或者压得过紧导致轴承预紧力过大、运转时温升过高的问题。零件的材质一般选用HT200灰铸铁或者Q235碳素结构钢，灰铸铁的减震性更好，适合有振动的工况，Q235的焊接和加工性能更优，小批量定制时加工成本更低。

　　外形上做了两侧耳座和主体法兰的圆弧过渡，没有尖锐的直角，一方面是减少铸造或者铣削加工时的应力集中，避免零件受力时在转角位置开裂，另一方面也能减少装配时的磕碰划伤，安装时不会割伤操作人员的手套。零件的两个安装面都要求做铣削加工，平面度控制在0.05毫米以内，保证和安装基座、轴承端面贴合紧密，不会出现缝隙导致密封失效。中心孔的内壁不需要过高的加工精度，因为不和运动部件接触，只需要去除毛刺飞边即可，能有效控制加工成本。

　　在实际选型替换的时候，首先要确认中心通孔的通径是否满足轴的穿过需求，其次要核对两个安装孔的中心距、孔径是否和原有安装位匹配，还要确认筒段的凸出高度是否会和轴上的其他零件比如联轴器、挡圈发生干涉。如果是用在有密封要求的位置，压盖的内侧可以加工出环形的密封槽，用来安装O型密封圈或者毡圈油封，进一步提升密封效果，防止润滑油泄漏。这类零件的结构虽然简单，但是轴系里的作用不可替代，一旦压盖出现松动或者断裂，会直接导致轴承移位、轴系偏心，严重时会打坏齿轮、磨损轴颈，造成整套设备的故障停机，所以设计时的尺寸校核、加工时的形位公差控制、装配时的螺栓紧固力矩都有明确的工程要求，不能随意更改尺寸或者降低材质标准。
