汽车手动制动系统主控结构设计

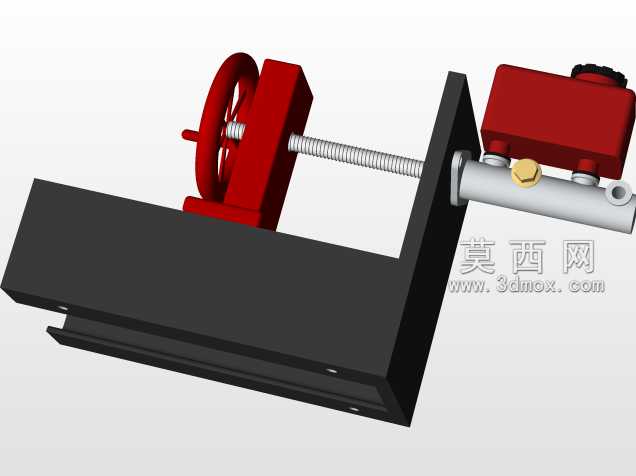

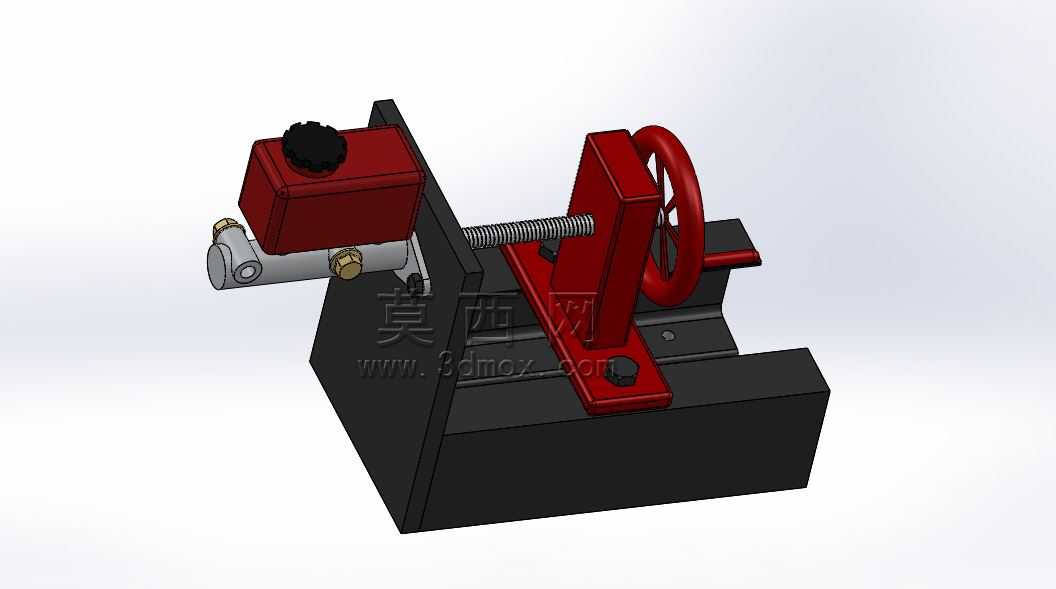

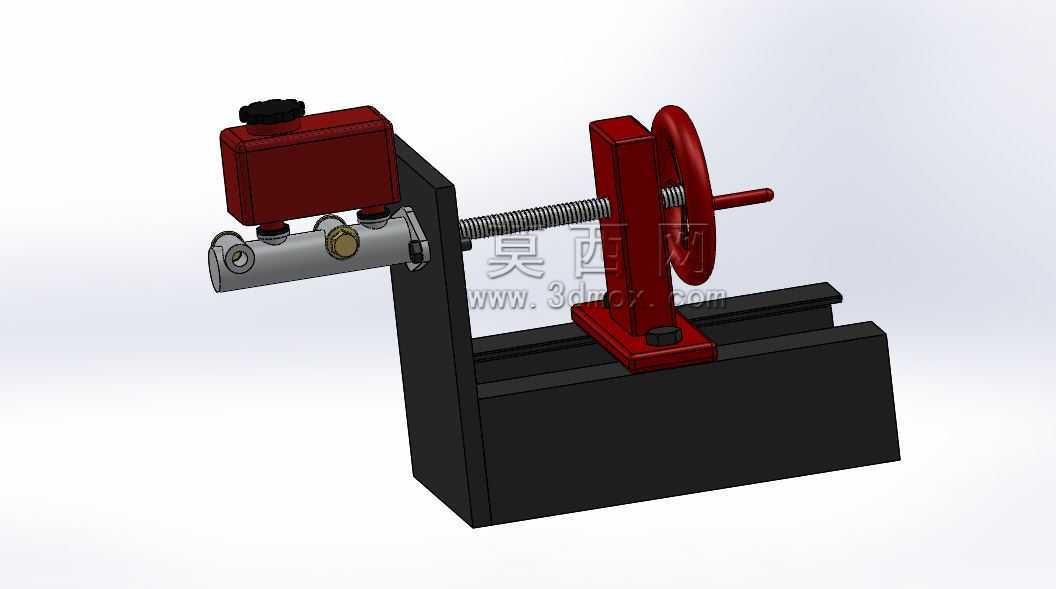

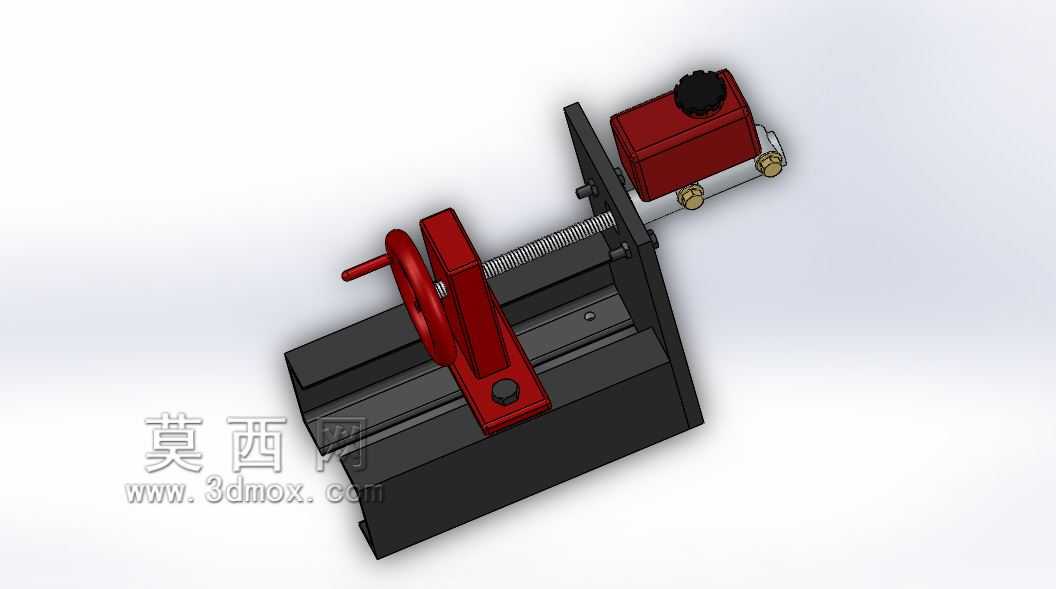

　　在商用车与部分乘用车的驻车制动回路里，手动制动系统的主控单元是直接决定驻车可靠性的核心部件，不同于常规行车制动的助力驱动逻辑，这套结构完全依托手动输入的机械力完成制动压力建立，哪怕整车气源或液压助力系统完全失效，也能通过纯机械传力路径锁止车轮，满足坡道驻停、应急制动的强制安全要求。这套结构在设计时特意简化了踏板联动的冗余传力环节，用长螺钉作为手动操作的传力替代件，直接衔接主控阀与制动执行端，省去了传统踏板结构里的摆臂、回位弹簧组、间隙自动调整臂等易损件，既压缩了整体安装空间，也减少了长期使用中铰接点磨损带来的制动行程虚位问题，很适合空间局促的特种改装车、场地作业车辆的制动系统改装场景。从结构组成来看，

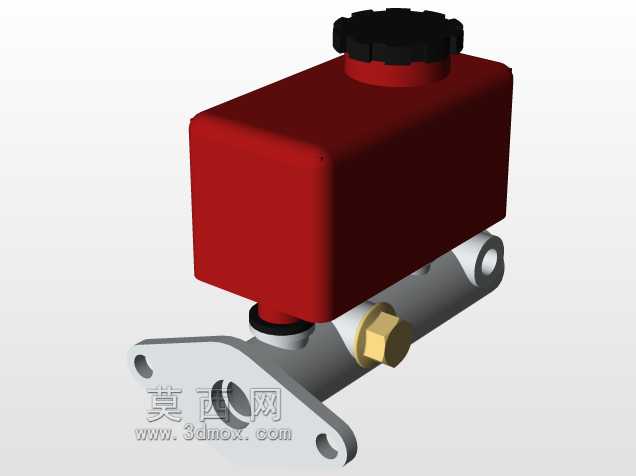

　　上部的红色储液腔是制动液的存储单元，顶部的旋盖带透气密封结构，既能避免车辆颠簸时制动液溢出，也能平衡腔体内外气压，保证制动液能顺畅供给到下部的主缸腔室；储液腔和主缸本体之间的密封垫采用耐制动液腐蚀的丁腈橡胶材质，压紧量控制在15%-20%区间，既保证密封性能，也不会因为长期压紧出现永久形变导致渗漏。下部的银灰色主缸本体是压力建立的核心，缸体内孔的珩磨粗糙度达到Ra0.8以下，配合活塞上的双唇口密封圈，能在手动推杆推动活塞移动时快速建立制动压力，将液压力传递到四个车轮的制动分泵；侧面伸出的带黄铜螺帽的接口是压力输出油口，采用标准的M10×1锥管螺纹，和整车制动管路的接头完全通用，不需要额外制作转换接头就能完成装配。

　　底部的安装法兰采用三孔定位设计，安装孔的位置度公差控制在0.1mm以内，法兰面和主缸轴线的垂直度公差不超过0.05mm，保证安装到车身防火墙或者车架安装位时，主缸轴线和手动操作推杆的同轴度符合要求，避免偏载导致的活塞偏磨、密封圈早期损坏问题。在实际装车匹配时，需要重点关注几个安装边界：首先是储液腔顶部的预留空间，要保证旋盖能完全打开，方便后期补充制动液时操作，同时储液腔的最低液面要高于主缸进油口5mm以上，避免频繁制动时主缸内吸入空气导致制动发软；其次是手动操作端的行程预留，长螺钉的有效行程要和主缸活塞的最大行程匹配，预留3-5mm的空行程，避免活塞顶死导致密封圈损坏；另外侧面的油口接口要预留足够的管路弯折空间，

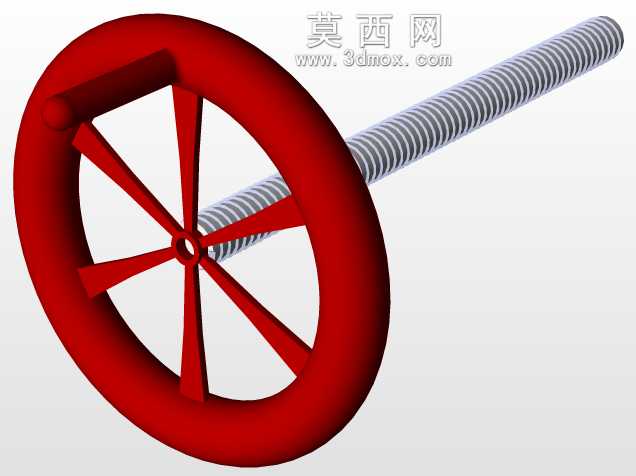

　　避免管路弯折角度过小导致制动液流通阻力过大，影响制动响应速度。这套结构的功能逻辑非常直接，手动扳动操作件带动长螺钉推动主缸活塞前移，封闭主缸上的补偿孔后，缸体内的制动液压力快速升高，通过管路传递到车轮制动器，推动制动蹄片或者制动钳夹紧制动盘/鼓，实现车轮锁止；松开操作件时，主缸内的回位弹簧推动活塞回位，制动液回流到储液腔，制动压力解除，车轮恢复转动。相比传统的踏板式手动制动结构，这种简化设计的结构重量更轻，整体重量比同规格踏板式结构轻1.2kg左右，安装时不需要在驾驶室地板开孔固定踏板摆臂，只需要通过底部法兰固定在车架侧面，操作杆延伸到驾驶位附近即可，非常适合场地作业的工程车辆、低速农用运输车、改装越野车辆的制动系统配套，也可以作为老式车辆制动系统升级的替换部件，不需要改动原车的制动管路布局，只需要匹配对应的安装孔位就能完成换装。在建模过程中，所有配合面的尺寸都严格按照液压制动部件的行业公差要求设定，主缸和活塞的配合间隙控制在0.02-0.04mm之间，既保证活塞能顺畅移动，也不会因为间隙过大导致制动液内泄；储液腔的壁厚设计为3mm，能承受0.3MPa的内部压力而不出现变形，满足制动系统的压力测试要求；黄铜材质的出油口螺帽导电性能好，也不会因为长期接触制动液出现腐蚀锈死的问题，后期维护时可以轻松拆卸更换管路。
