汽车制动系统制动主缸结构设计

　　该部件为汽车液压制动系统的核心压力输出单元，直接决定整车制动效能的稳定性与响应速度，在乘用车、轻型商用车的行车制动回路中承担压力建立与分配的关键作用。日常行车过程中，驾驶员踩下制动踏板的推力经真空助力器放大后，作用于该部件内部的活塞组件，将机械推力转化为制动管路内的液压压力，推送各轮缸活塞推动制动蹄片或制动钳夹紧摩擦副，实现车辆减速或驻车。

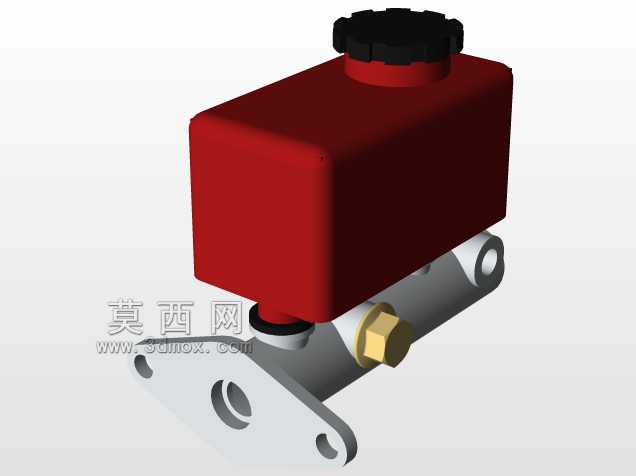

　　从结构设计逻辑来看，上部红色方形腔体为制动液储液腔，顶部设置带防滑齿结构的旋盖，既保证日常维护时加注制动液的操作便利性，又通过旋盖内置的密封结构与透气阀平衡腔体内外气压，避免制动液受热膨胀或液位下降时腔体内形成正压或负压，影响制动压力输出的线性度。储液腔下部通过密封连接结构与下部的缸体组件连通，缸体采用卧式单腔（或适配双回路的集成腔）结构，侧面设置带六角结构的制动液输出油口，可直接通过标准制动硬管连接至前后轮制动回路，油口位置的六角结构适配常规扳手操作空间，满足整车装配线的快速拧紧作业需求。

　　安装边界方面，下部延伸出的带安装孔的法兰支架为整车装配基准，三个安装孔的位置度公差严格控制在±0.1mm范围内，可直接通过螺栓固定在车身前围板或真空助力器的安装端面，安装面的平面度要求不大于0.05mm，避免装配后缸体产生形变导致活塞卡滞。缸体侧部伸出的带通孔圆柱凸台为踏板推杆连接位，凸台内孔与活塞推杆的配合间隙控制在0.02-0.04mm之间，既保证推杆动作的顺畅性，又避免间隙过大导致的制动踏板虚位过长。

　　设计过程中重点考量了制动过程的热稳定性问题，储液腔采用耐制动液腐蚀的工程塑料材质，可耐受-40℃至120℃的工作温度范围，避免长期接触醇醚类制动液出现溶胀、开裂问题；下部缸体采用铸铁或铝合金材质，活塞与缸体内壁的配合面经过珩磨处理，表面粗糙度达到Ra0.8以下，配合橡胶皮碗实现高压下的密封性能，在10MPa的额定工作压力下无渗漏，峰值压力可耐受15MPa的紧急制动工况。

　　在实际整车匹配过程中，该部件的储液腔容积需满足全回路制动片磨损至极限时的补液需求，同时预留足够的热膨胀余量，避免连续制动导致制动液温度升高后溢出。储液腔侧壁设计有液位观察结构（部分配置液位传感器安装位），可实时监测制动液液位，当液位低于安全阈值时触发仪表报警，提醒驾驶员检查制动系统磨损或渗漏情况。油口位置的布局充分考虑了整车管路走向，避免与周边的悬架部件、转向拉杆产生运动干涉，在车轮上下跳动、转向过程中预留足够的管路变形空间，防止管路弯折堵塞。

　　从建模实现角度，该结构的建模重点在于密封配合面的尺寸精度控制，活塞与缸体的配合段、储液腔与缸体的连接密封位、安装法兰的平面度都需要在建模阶段设置合理的公差基准，各倒角、退刀槽的结构完全适配机加工工艺要求，不存在无法脱模或无法加工的倒扣结构，外部的塑料盖防滑齿、油口六角、安装孔位等细节均按照实际生产尺寸1:1还原，可直接用于制动系统的装配干涉检查、管路布局模拟以及教学演示场景。
