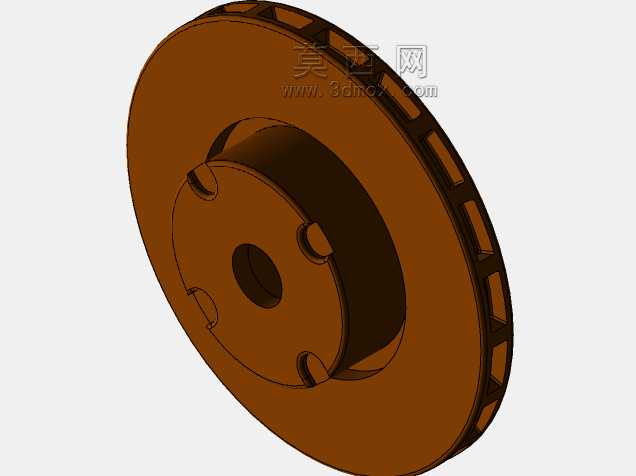

通风式制动盘三维结构设计模型

　　在商用车及乘用车辆的底盘制动系统中，制动盘是承担摩擦减速核心功能的关键部件，其结构设计直接决定制动过程的热稳定性、摩擦副接触均匀性以及整车制动安全冗余。日常道路行驶中车辆频繁制动会产生大量摩擦热，若热量无法快速散出，会引发制动盘热变形、摩擦片热衰退，严重时甚至出现制动效能骤降的风险，因此该款带径向通风道结构的制动盘，在设计阶段就将散热效率作为核心考量指标。从结构细节来看，该制动盘采用双摩擦面夹置径向通风筋的布局，外圈沿周向均匀分布的通风槽可在车轮转动时形成泵风效应，将制动过程中产生的热量随气流快速带出摩擦区域，相比实心制动盘，连续制动工况下的盘面温度可降低30%以上，有效抑制热翘曲变形量。中心安装端采用带定位卡槽的凸台结构，

　　四个均匀分布的卡合槽可与轮毂轴头的定位凸块精准配合，既保证制动盘与轮毂的同轴度要求，又能传递制动过程中的巨大扭矩，避免盘体与轮毂之间出现相对滑移。中心通孔尺寸匹配常规乘用车的轮毂轴径，安装端面的平面度公差控制在0.02mm以内，保证装配后制动盘的端面跳动量符合设计要求，减少制动过程中的方向盘抖动问题。设计过程中首先确定摩擦环的内外径参数，摩擦面宽度需匹配对应规格的制动片摩擦面积，保证单位面积压力处于摩擦材料的最佳工作区间，避免局部压强过大导致的异常磨损。通风筋的数量和倾斜角度经过流场仿真验证，在保证盘体结构强度的前提下，尽可能提升通风道的空气流量，同时筋条本身作为连接两侧摩擦面的支撑结构，其厚度和圆角过渡经过应力校核，

　　可承受紧急制动时15MPa以上的面压载荷，不会出现筋条断裂的失效问题。安装凸台的高度根据轮毂的安装空间确定，保证装配后制动盘与制动卡钳的相对位置准确，摩擦面不会出现偏磨情况。实际装车应用中，该结构制动盘适配多数前置前驱家用车型的前桥制动系统，也可通过尺寸缩放调整后用于轻型商用车的后桥制动。日常维保中可通过观察摩擦面的磨损刻度判断更换周期，通风道内的积尘可通过高压气枪清理，避免堵塞影响散热效果。建模过程中对所有过渡圆角、安装槽的拔模角度都做了工艺性处理，铸件毛坯可通过砂型铸造成型，后续仅需对摩擦面、安装端面进行精车加工，安装卡槽通过铣削加工即可达到尺寸精度要求，整体加工工艺性良好，适合批量生产。从安装边界来看，

　　该制动盘装配时需保证与轮毂结合面无杂质、无磕碰，固定螺栓按照对角顺序按规定扭矩拧紧，装配后需进行端面跳动检测，确保跳动值不超过0.05mm，否则会引发制动抖动、异响等问题。摩擦面的表面粗糙度控制在Ra1.6-Ra3.2之间，既保证与制动片的初始贴合效果，又避免过于光滑导致初期制动效能不足。
