卧式带底座风冷交流电动机三维结构

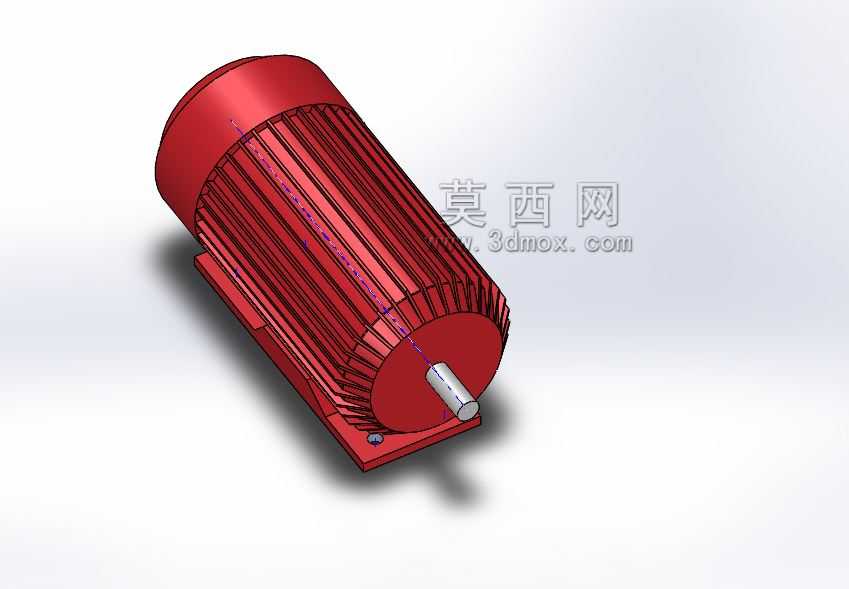

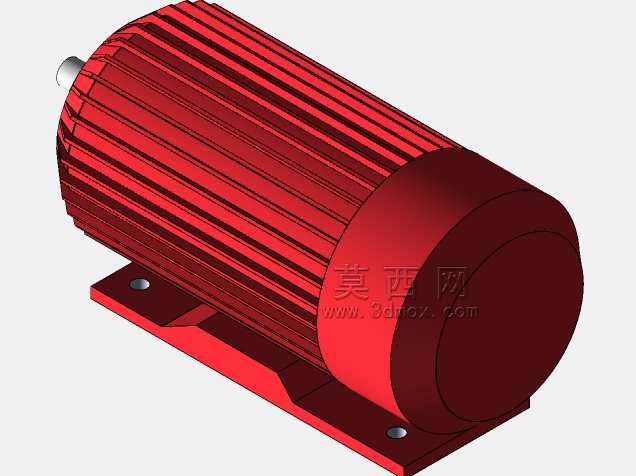

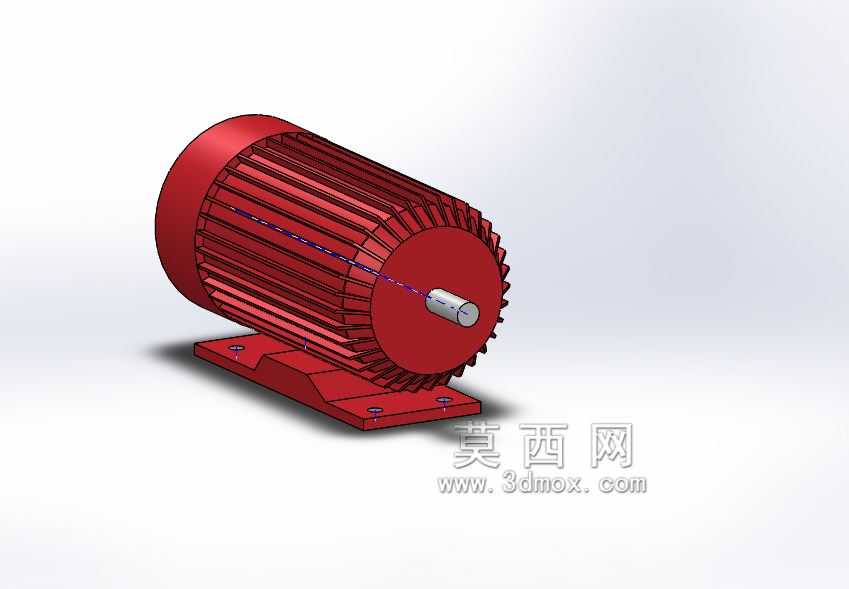

　　这款卧式交流电动机的三维结构，完全围绕工业现场实际安装与运行需求搭建，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配逻辑。从应用场景来看，这类电机是工业传动系统里最通用的动力源，覆盖轻工生产线输送、小型机床主轴驱动、风机水泵配套、农用机械动力输入等诸多场景，只要是需要恒定转速、稳定扭矩输出的固定工位设备，基本都能适配这类安装形式的电机。

　　实际使用中，这类电机的核心作用是把工频交流电的电能转化为旋转机械能，通过轴伸端的键槽连接联轴器、带轮或者齿轮，把动力传递给后端的工作机构。建模时优先还原了壳体外表面的轴向散热筋结构——这部分不是为了外观好看，而是电机运行时定子绕组产生的热量需要通过壳体筋条增加与空气的接触面积，配合尾部自带的风叶实现自扇风冷，保证连续运行时绕组温度不会超过绝缘等级允许的上限，筋条的高度、间距都参考了常规Y系列同功率段电机的实际参数，既保证散热面积足够，又不会因为筋条过高导致壳体铸造时出现缩孔缺陷，也不会额外增加不必要的材料成本。

　　设计思路上完全遵循成熟工业电机的结构逻辑：整体采用卧式底脚安装形式，底部的安装底座和电机壳体是一体化铸造结构，两个安装脚上面各开了一个长圆形的安装孔，这种孔型是现场安装时特意留的调整余量，方便安装时微调电机的轴向位置，保证轴伸端和被驱动设备的同轴度，避免因为对中偏差导致运行时轴承过热、轴系振动超差。底座的厚度、筋板过渡位置都做了合理的圆角处理，对应实际铸造工艺的拔模与应力释放需求，不会出现直角结构导致的应力集中，也能避免铸造时的尖角冷隔缺陷。

　　从安装边界尺寸来看，轴伸端的直径、伸出长度，底座安装孔的中心距、安装面到轴中心的高度，都对应通用工业电机的安装尺寸标准，也就是说这个模型的安装接口可以直接和市面上同机座号的标准电机互换，不需要额外修改配套设备的安装位。电机的端盖部分采用止口配合结构，建模时还原了端盖和壳体的配合止口台阶，这部分是保证端盖同轴度、支撑两端轴承的关键结构，止口的配合公差在实际加工中一般选H7/js6的过渡配合，既保证装配时的定位精度，又不会因为过盈量太大导致拆卸维护困难。

　　轴伸端做了标准的平键键槽结构，对应实际传动时的扭矩传递，键槽的宽度、深度都符合普通平键的国家标准，避免选型时出现键连接不匹配的问题。整个电机的外形没有多余的凸起结构，所有外部轮廓都考虑了现场安装的空间兼容性，比如接线盒的位置（模型中虽未做细化拆分但预留了对应安装位）一般设置在壳体顶部或者侧面，不会超出底座的安装宽度范围，方便在狭小的设备舱内部布置，不会和周边的机架、管线产生干涉。

　　建模过程中对壳体的壁厚做了等比例还原，既保证壳体有足够的刚度支撑定子铁芯与转子的重量，运行时不会产生共振，又不会因为壁厚过大导致整机重量超标、材料浪费。两端的轴承室位置在模型中做了对应的凸台结构，对应实际加工时的轴承安装位，保证轴承外圈可以稳定固定在端盖内，承受转子运行时的径向与轴向载荷。对于做设备选型、结构设计的从业者来说，这个模型可以直接导入装配体中做干涉检查、安装空间校核，不需要再重新绘制电机的外包络模型，能大幅缩短方案设计阶段的建模时间；对于三维建模学习者来说，这个模型的特征逻辑清晰，从基础的拉伸、旋转到阵列散热筋、切除安装孔，覆盖了机械零件建模的常用命令，可以用来练习工业产品的参数化建模思路，理解结构设计中工艺、装配、性能三者的平衡逻辑。
