汽车盘式制动衬片结构三维数模

项目分类:制动器 发布时间:2021-11-04 ID:366781

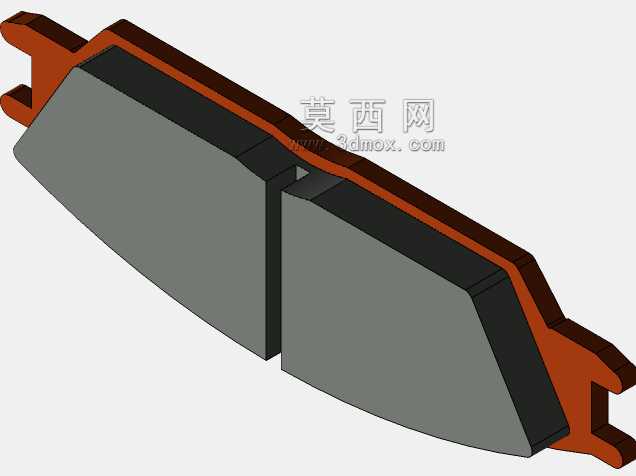

  • 汽车盘式制动衬片结构三维数模

  日常做整车底盘制动系统匹配时,盘式制动的衬片是最先要落地建模的部件,毕竟它直接决定制动效能的输出稳定性,也是售后维保更换频率最高的底盘易损件之一。这次建模的衬片对应家用乘用车前轮浮动卡钳配套结构,先从安装边界倒推设计逻辑:衬片背部的钢背凸耳是直接卡入卡钳支架导向槽的,建模时特意留了0.1-0.15mm的单侧间隙,避免制动过程中热胀冷缩导致卡滞,同时凸耳的倒角做了R1.5的过渡,既方便装配时顺利滑入导向槽,也能减少长期往复制动带来的凸耳边缘应力集中,避免钢背出现疲劳裂纹。

  摩擦块部分的外形不是规则矩形,而是顺着制动盘的旋转方向做了切角处理,也就是行业内常说的消音倒角,建模时把倒角角度设为15度,这个角度是经过多轮台架验证的,既能减少制动初段摩擦块与制动盘的接触冲击,降低制动啸叫的概率,也不会过度损失摩擦接触面积,保证制动扭矩的稳定输出。摩擦块的厚度设为16mm,其中摩擦材料层厚度14mm,钢背厚度2mm,这个尺寸匹配对应15寸轮毂的制动盘规格,摩擦块的有效摩擦面积控制在42平方厘米左右,既满足1.6吨级整备质量车型的100km/h到0制动距离小于40米的要求,也能保证常规城市工况下4万公里以上的使用寿命。

  钢背与摩擦材料的结合面没有做光面处理,建模时特意在钢背表面做了交错的浅沟槽结构,沟槽深度0.3mm,宽度1mm,间距8mm,这个结构是为了提升摩擦材料热压成型时与钢背的结合强度,避免长期高温制动下摩擦块出现脱层剥落的问题。钢背的厚度公差控制在±0.05mm,平面度公差0.03mm,保证摩擦块受压时受力均匀,不会出现偏磨导致的制动抖动。

  从实际应用场景来看,这类衬片除了配套整车厂的量产装车,也适配售后维保市场的替换需求,建模时完全按照原厂配套的尺寸边界做,保证替换时不需要对卡钳支架做任何打磨修改,直接就能卡入导向槽安装。建模过程中特意核对了卡钳活塞的接触区域,钢背背面的活塞接触区做了0.2mm的微凸处理,保证活塞推出时首先接触衬片中心区域,让摩擦块与制动盘的接触从中心向外逐步贴合,减少制动初段的踏板虚位,提升制动脚感的线性度。

  另外考虑到制动过程中会产生大量摩擦粉尘,摩擦块表面开了两条宽度3mm的纵向排屑槽,槽深贯穿整个摩擦材料层,一方面能把制动过程中磨下来的粉尘及时排出,避免粉尘在摩擦面堆积导致制动效能热衰退,另一方面也能作为摩擦块磨损的目视检查标记,当排屑槽被磨平的时候就提示用户需要更换衬片了。衬片的安装定位除了背部的凸耳,钢背上端还做了一个小的定位凸点,对应卡钳支架上的限位孔,装配时凸点卡入限位孔,避免车辆行驶过程中衬片出现上下窜动产生异响。

  整个建模过程完全遵循实车装配的尺寸链要求,所有安装面的形位公差都按照量产件的标准设定,既可以用于制动系统的运动干涉校核,也能作为后续有限元分析的基础模型,比如模拟不同制动压力下摩擦块的应力分布、不同温度下的热变形量,给后续的摩擦材料配方优化、结构轻量化调整提供准确的数模基础。在做卡钳匹配校核的时候,这个数模可以直接导入卡钳总成装配体,验证全行程内衬片与制动盘、卡钳壳体、防尘套等周边部件的间隙,保证车轮上下跳动、转向过程中不会出现部件干涉。对于售后改装市场来说,这个数模也可以作为基础,调整摩擦材料的配方、修改摩擦块的沟槽样式来适配更激烈的驾驶工况,比如赛道日使用的高性能衬片,只需要调整摩擦材料层的参数,钢背的安装边界完全通用,不需要重新开模制作钢背,能大幅降低改装件的开发成本。
