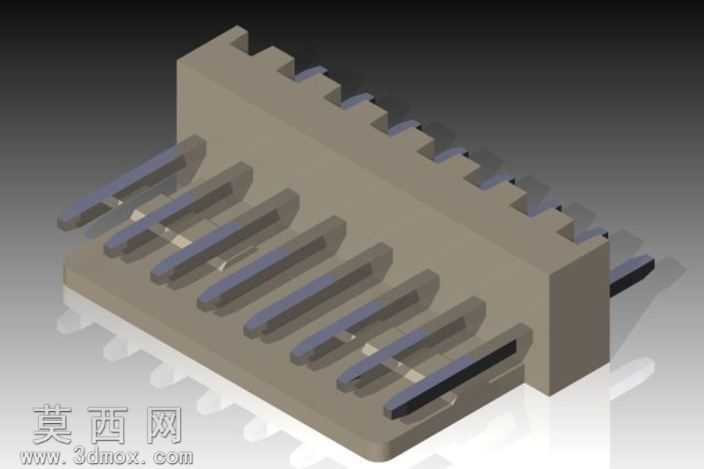

8位2.54mm间距板头线对板连接器

本模型为8位置2.54mm间距线到板头连接器，建模阶段严格遵循Molex22-23-5084系列产品的实物尺寸规范，首先通过基准面定位确定连接器的整体安装基准，先绘制绝缘基座的主体轮廓，采用拉伸特征构建基座的长方体基体，再通过阵列特征完成基座顶部8个等距排布的定位齿槽，齿槽间距严格控制为2.54mm，匹配标准PCB板的安装孔位间距。针对接触端子部分，先绘制单个端子的截面草图，通过扫掠特征生成带弯折结构的金属插针，插针的接触端设计为圆弧过渡结构，保证插接过程的顺滑性，焊接端则设计为平直引脚结构，适配波峰焊的工艺要求，再通过线性阵列将8个端子等距排布在基座对应的安装槽内，确保每个端子的伸出长度、安装位置公差控制在合理范围内。材质设置上，绝缘基座选用米灰色耐高温工程塑料材质，调整材质的粗糙度参数模拟塑料件的哑光磨砂质感，金属端子则设置为锡铅合金镀层材质，添加轻微的金属反光效果还原真实接插件的外观表现。渲染阶段采用柔和的环境光搭配定向补光，突出基座的结构轮廓与端子的金属质感，同时通过剖面视角可清晰展示端子与基座的配合结构，端子与基座卡槽之间设计有倒扣定位结构，保证端子装配后不会出现松脱移位的问题。设计过程中充分考虑连接器的实际使用场景，基座侧边设置有防呆导向结构，避免插接过程中出现反插损坏的情况，整体模型的所有特征均采用参数化建模方式构建，可根据实际需求调整针位数量、间距尺寸快速衍生不同规格的同系列连接器模型，模型的结构细节完整还原了实物的装配关系，可用于电气布线仿真、PCB装配干涉检查等工程场景。
