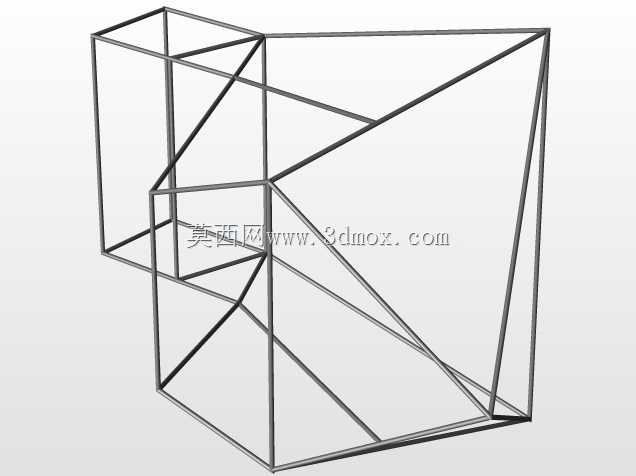

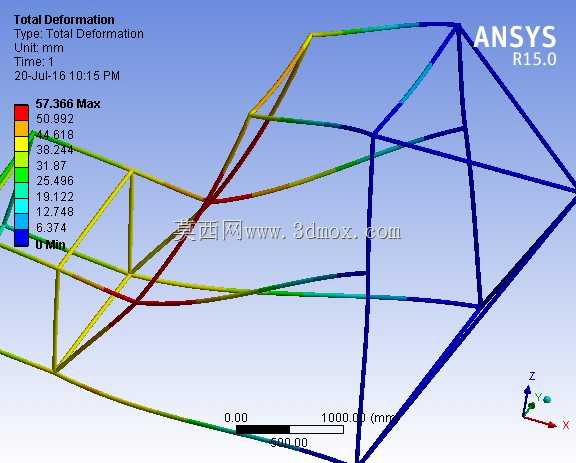

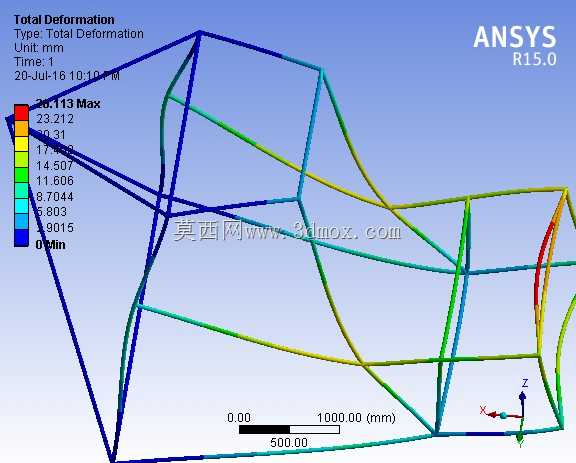

该桁架式底盘结构采用空间钢管焊接成型方案,核心设计目标是在满足整车承载刚度要求的前提下,尽可能降低结构自重,适配非承载式车身的改装类作业车辆使用需求。从结构布局来看,主纵梁采用变截面空间桁架走向,沿车辆前后轴方向布置核心受力杆件,前舱区域预留动力总成安装点位,杆件间距匹配常规动力总成的悬置安装孔位边界,中部乘员舱区域通过横向斜撑杆件形成封闭受力环,避免过坎、扭转工况下的结构形变,后段区域预留货箱或上装作业装置的安装接口,杆件排布避开了排气管路、燃油管路以及线束的走线路径,减少后期加装时的结构干涉问题。从受力仿真结果来看,结构最大形变出现在后悬末端的上装安装点位,形变量控制在整车设计允许的刚度范围内,核心承载区域的杆件应力分布均匀,没有出现明显的应力集中区域,斜向支撑的排布充分考虑了车辆转弯、制动、加速多工况下的载荷传递路径,将集中载荷通过多根杆件分散传递到主纵梁结构上,避免单根杆件受力过载。在安装边界设计上,整体宽度匹配常规窄体车辆的轮距要求,前后悬长度符合道路车辆的外廓尺寸限值,底盘下部预留了足够的离地间隙,满足非铺装路面的通过性要求,上部安装平面的平面度公差控制在合理范围内,方便上装部件的定位装配。桁架结构的节点处采用相贯线焊接设计,所有连接节点都做了圆弧过渡处理,减少焊接应力集中,同时预留了后期加装加强板的焊接位置,方便根据不同上装载荷需求做局部结构强化。该结构可适配小型作业车辆、越野改装车辆、低速专用作业车的底盘使用需求,相比传统冲压焊接式槽型纵梁底盘,在同等刚度下自重降低明显,同时杆件的空间排布为底盘部件的布置留出了更多空间,方便制动系统、转向系统、传动系统部件的拆装维护,结构的模块化程度较高,可通过调整局部杆件的长度、壁厚来适配不同轴距、不同载荷等级的车型开发需求,减少全新底盘开发的建模与验证周期。
