汽车四缸发动机进气歧管结构设计

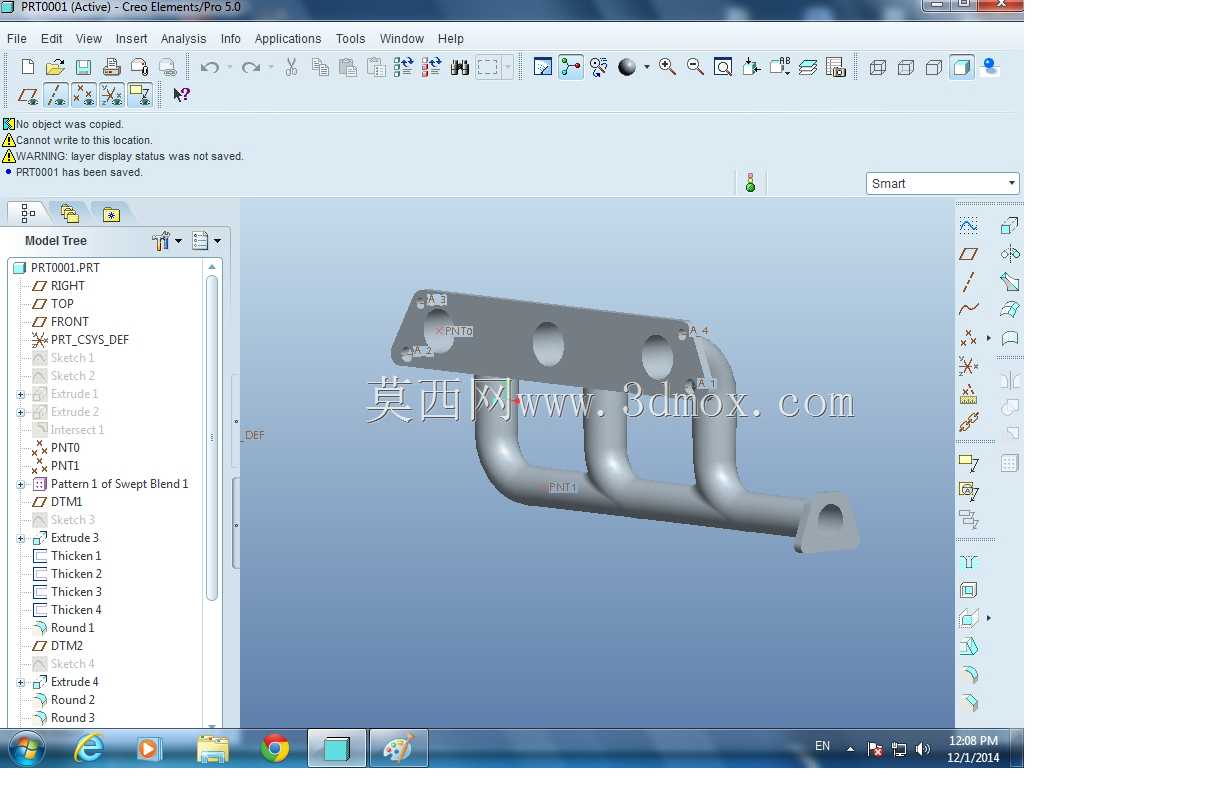

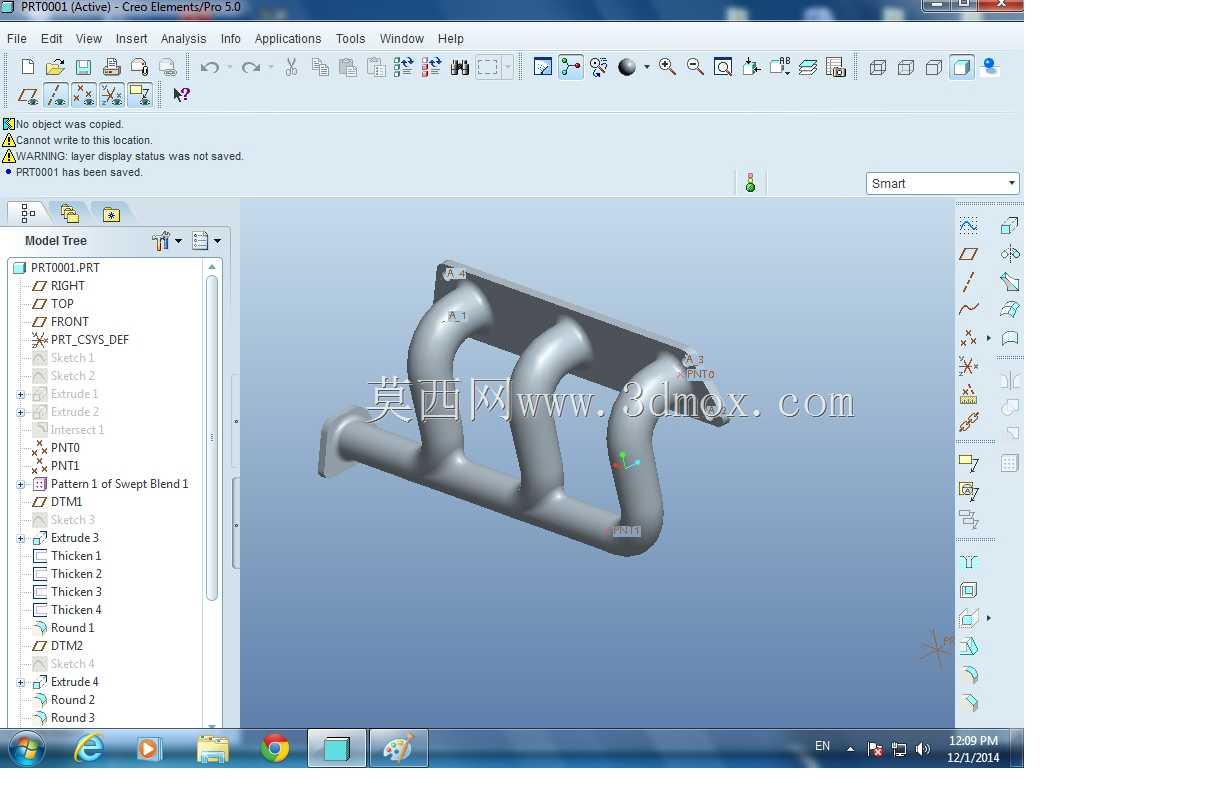

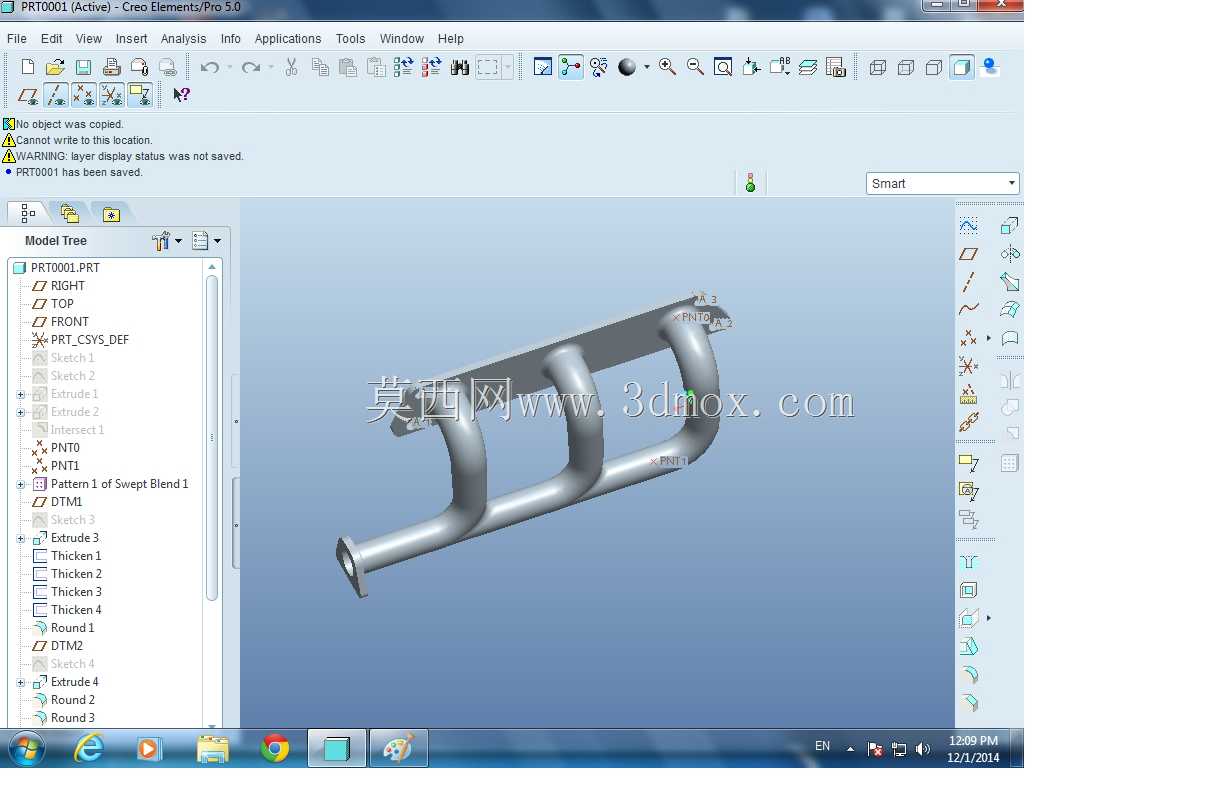

该部件为车用四缸发动机配套的进气歧管，是发动机进气系统的核心导流构件，主要承担将稳压腔输出的进气均匀分配至各气缸进气道的功能，直接影响发动机的充气效率、各缸工作均匀性与动力输出平顺性。从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车动力总成，安装位置位于发动机缸盖进气侧，上部衔接节气门体与进气谐振腔，下部四个支管接口通过密封衬垫与缸盖进气道端面紧密贴合，安装边界需避让缸盖螺栓凸台、喷油器安装位以及周边线束管路的布置空间，法兰面的平面度公差需控制在0.1mm以内，避免装配后出现进气泄漏导致的空燃比失准问题。设计过程中优先考虑各支管的长度一致性与气道顺滑度，四个弯曲支管采用等长设计，减少不同气缸进气行程的谐振差异，内壁过渡区域全部做圆角顺滑处理，避免气流在弯折处形成涡流增大进气阻力，支管壁厚根据进气负压工况做均匀化设计，在保证结构刚度的前提下控制整体重量，避免发动机运行过程中歧管产生共振异响。上部的安装法兰预留了节气门固定孔位与传感器安装接口，可兼容对应机型的进气压力、温度传感器的安装需求，支管末端的连接法兰根据缸盖接口尺寸做匹配设计，定位凸台的尺寸公差需满足装配定位要求，减少现场装配的对位难度。从结构特性来看，该歧管采用一体式曲面成型结构，弯曲段的曲率经过多轮气流仿真优化，在有限的发动机舱布置空间内尽可能拉长进气支管长度，利用进气谐振效应提升发动机中低转速区间的扭矩输出，同时各支管的气流通道截面积保持一致，保证四个气缸的进气量偏差控制在3%以内，避免出现各缸动力输出不均导致的怠速抖动问题。设计时还需考虑材料的耐热性与抗振性，适配发动机舱内的高低温交变工况与长期振动环境，安装固定点的位置设置在结构刚度较强的法兰区域，减少运行过程中的应力集中，避免长期使用后出现开裂漏气的故障。
