双芯导线快接式密封接线端子结构

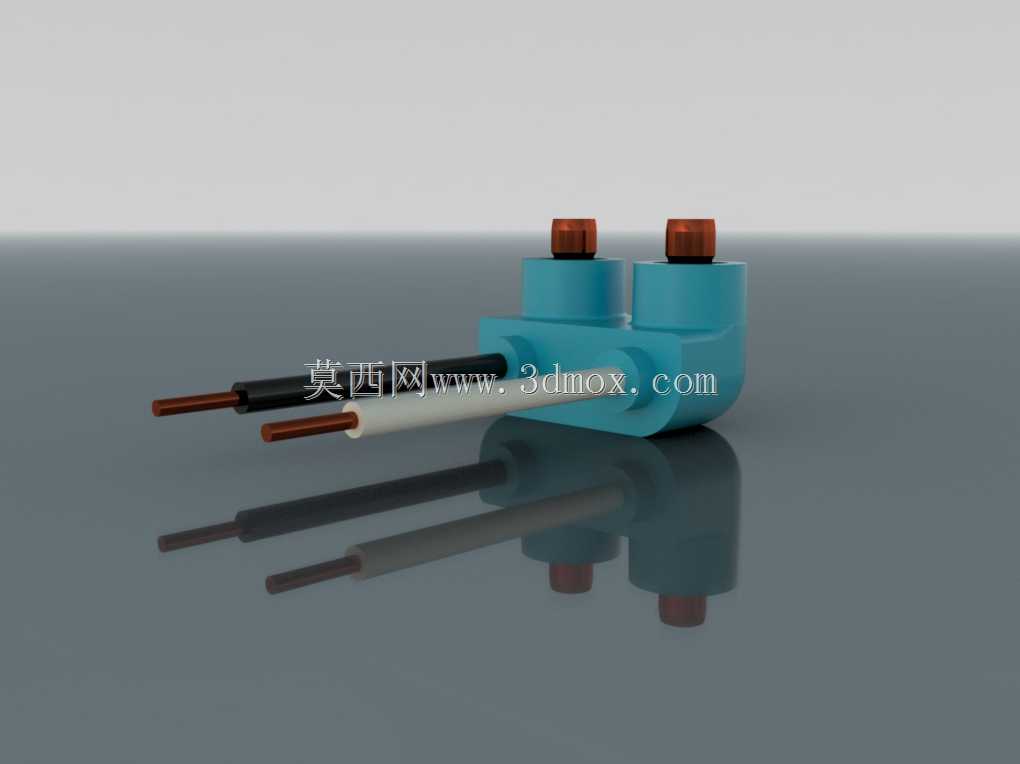

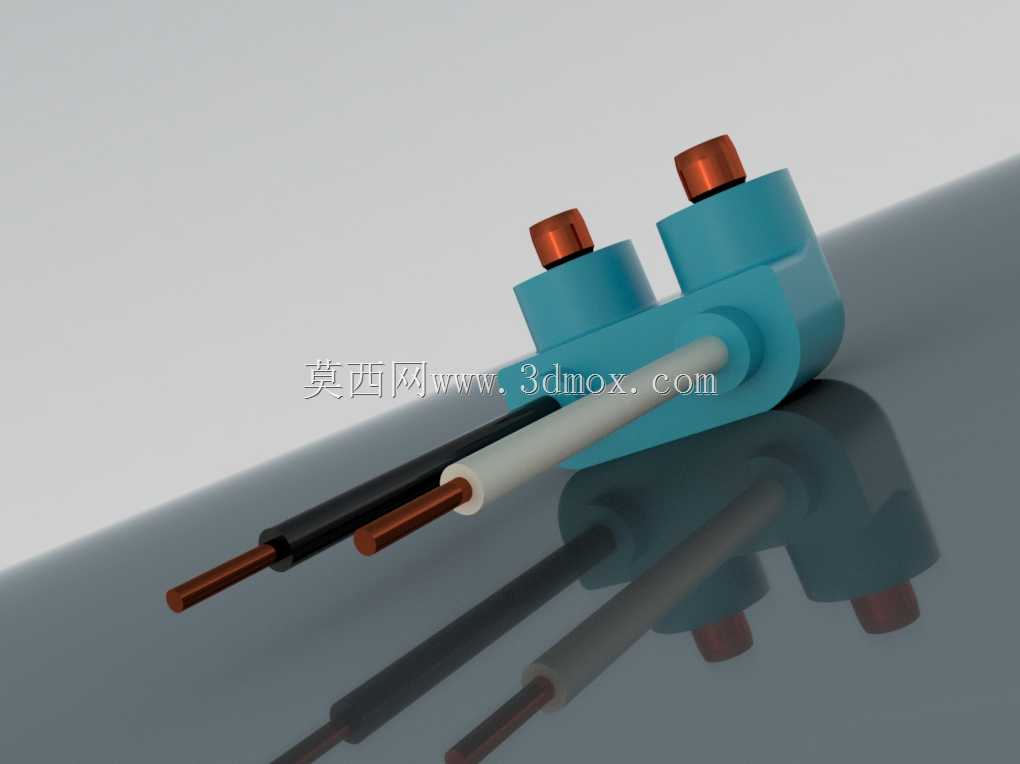

这款双芯引线连接结构，主要面向低压电气柜内部布线、小型机电设备内部控制线路接驳、传感器信号线路分接场景设计，解决现场布线中多股细芯导线对接时易松脱、绝缘防护不到位、接线效率低的实际问题。整体采用分体式绝缘基座搭配顶部锁紧压块的结构，基座选用耐温绝缘工程材质，可适配常规工业环境下-20℃到80℃的工作温度范围，表面做哑光防滑处理，安装时可通过基座侧边的固定孔直接锁附在设备安装板上，无需额外配置安装支架。两个独立的接线腔分别对应两路导线接入，每个腔体内置铜质导电嵌件，顶部的锁紧铜柱采用内六角拧紧结构，接线时剥除导线端部6到8毫米的绝缘层，插入接线腔后拧紧顶部压柱即可完成导线固定，压柱端面做滚花处理，增大与铜线芯的接触摩擦力，避免设备运行振动导致导线松脱，同时保证导电接触面积充足，降低接触电阻，减少长期通电后的发热隐患。结构设计上特意将两个接线腔做物理隔离，中间的绝缘隔断厚度不小于2毫米，可满足AC500V以下电压等级的电气间隙要求，避免两路导线之间出现爬电、短路风险。基座出线端做了喇叭口导向结构，导线穿入时不会被基座棱角割伤绝缘层，适配线径范围为0.5平方毫米到2.5平方毫米的多股铜芯导线，无论是设备出厂预装布线，还是现场售后维修改线，都可以快速完成接线操作，无需压接冷压端子，大幅缩短布线作业时长。外形尺寸方面，整体长度控制在32毫米以内，宽度18毫米，基座高度不含顶部锁紧柱为12毫米，安装孔中心距为25毫米，可直接适配常规电气安装导轨旁的预留安装位，也可通过螺丝直接固定在设备内壁的绝缘安装板上，安装边界预留3毫米的操作空间即可满足拧紧锁紧柱的工具操作需求，不会和周边其他电气元件产生干涉。基座底部做了定位凸台，安装时可卡入安装板的预开定位槽，避免锁附螺丝时基座发生偏移，降低现场安装的对位难度。导电部件全部采用紫铜镀锡处理，兼顾导电性能与抗氧化能力，长期在潮湿、多粉尘的工业车间环境下使用，也不会出现接触件氧化锈蚀导致的接触不良问题，适配工业控制、小型机电、智能家居电控模块等多个领域的线路连接需求。
