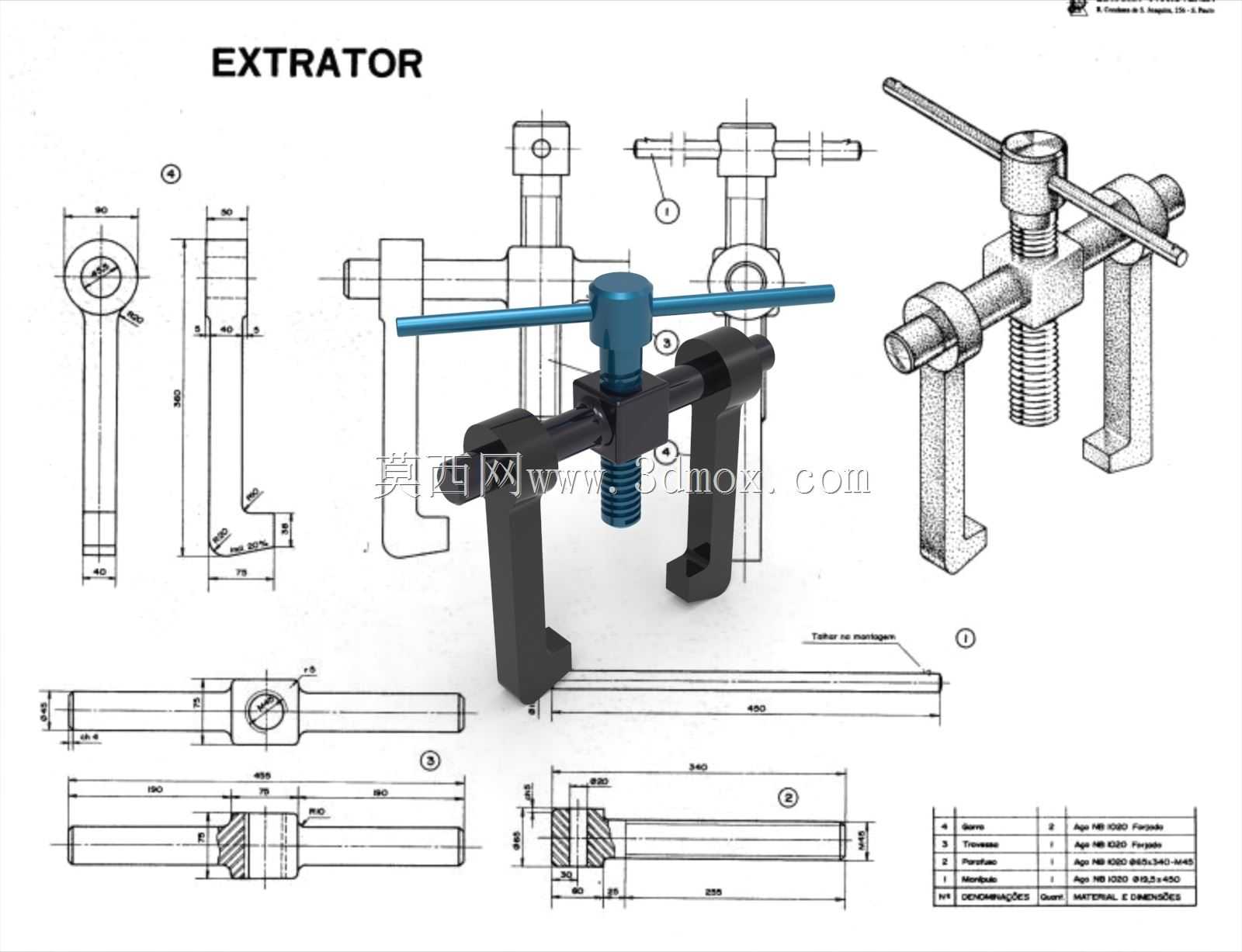

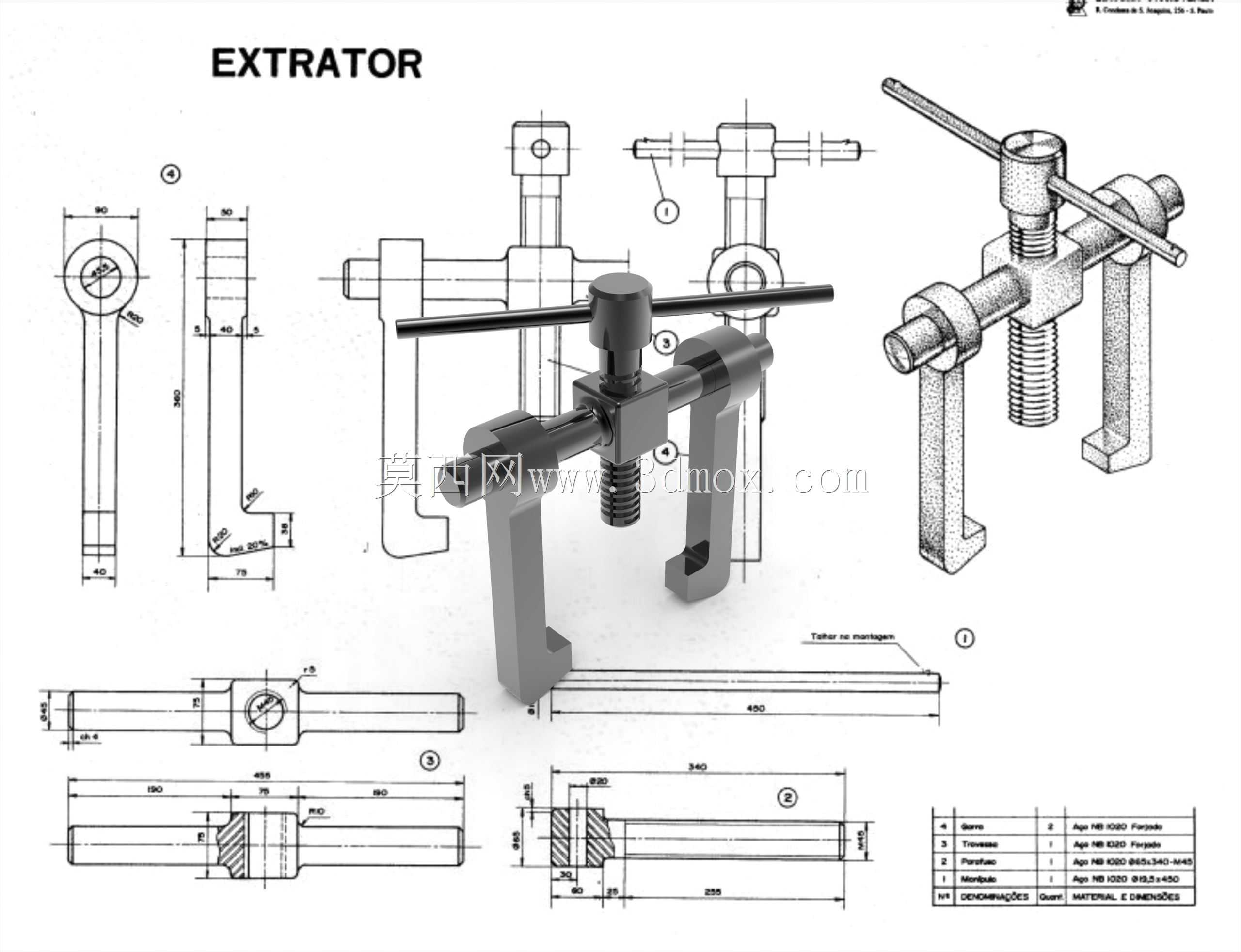

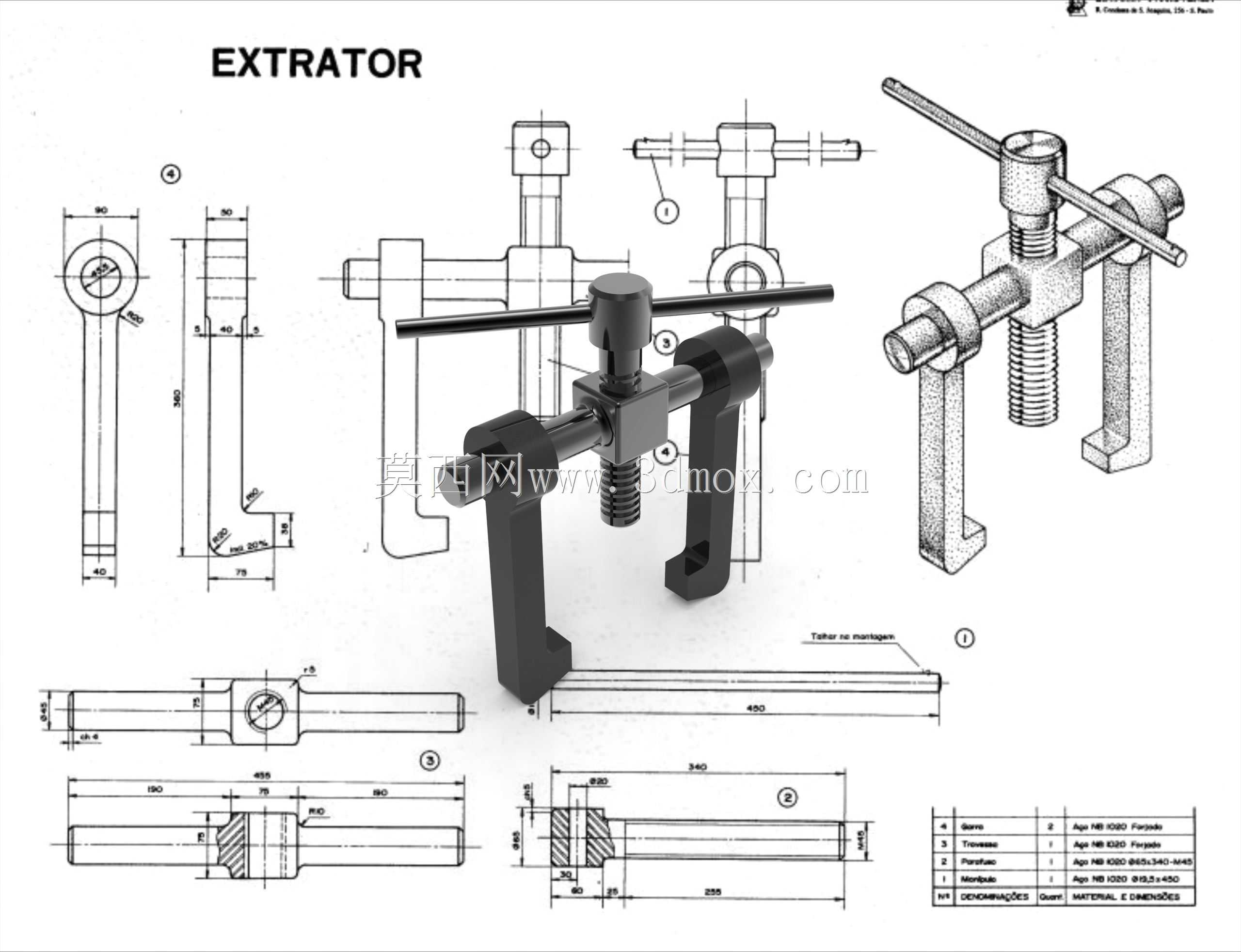

两爪螺旋拉马拆卸工具结构设计

这款两爪螺旋拉马是设备维修场景中极为常用的拆装工装，日常在机修班组的工具柜里属于高频使用的器具，主要用于完成轴承、皮带轮、联轴器、齿轮等过盈配合装配件的拆卸作业，避免拆卸过程中通过敲击损伤配合面或零件本体。从结构设计逻辑来看，整体采用对称两爪布局，相比三爪拉马更适配空间狭窄的拆装工位，两个勾爪可以根据被拆卸零件的外径尺寸调整跨距，勾爪的勾头做了加厚处理，受力时不会出现张口变形的问题，勾爪与横梁的配合采用滑动槽结构，调整时只需松开锁紧结构即可滑动爪体到对应位置，适配不同直径的被拆零件。核心的施力结构采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中不会出现卡滞，施力时转动顶部的T型加力杆，即可带动中心顶杆轴向进给，顶杆的端部做了球面处理，顶在轴端中心孔位置时可以自动找正，不会出现顶偏打滑的问题，同时球面结构能减少顶杆与轴端的接触应力，避免顶伤轴端中心孔。T型加力杆采用穿装结构，不用时可以收拢减少存放空间，施力时可以根据需要的扭矩调整力臂长度，遇到过盈量较大的配合件时，也可以在加力杆端部套加力管增力，不会出现杆体弯曲变形的问题。从安装边界来看，这款拉马的最大张开跨距覆盖常规中小型设备的轴承、皮带轮拆卸需求，中心顶杆的有效行程满足常规过盈配合件的拔出距离要求，整体结构没有突出的尖锐棱角，使用时不会剐蹭周边的管线或零件，两个勾爪的内侧做了防滑齿纹，勾住被拆零件的背面时，受力过程中不会出现滑脱的问题。在实际使用场景中，不管是车间内的电机维修、泵体拆解，还是户外的输送机辊子更换、减速机维护，这款拉马都能稳定输出轴向拉力，拆卸过程中力的作用线与零件轴线保持重合，不会对被拆零件的配合轴造成侧向弯矩，避免轴类零件出现弯曲变形。设计时充分考虑了工装的耐用性，所有受力部件的截面尺寸都经过强度校核，在额定承载范围内长期使用不会出现塑性变形，螺纹部分做了表面硬化处理，频繁转动也不会出现螺纹滑牙的问题，整体结构没有易损的小零件，日常维护只需定期在螺纹处涂抹润滑脂即可保证操作顺畅，不需要复杂的保养流程。
