越野赛事摩托自行车便携升降支撑支架

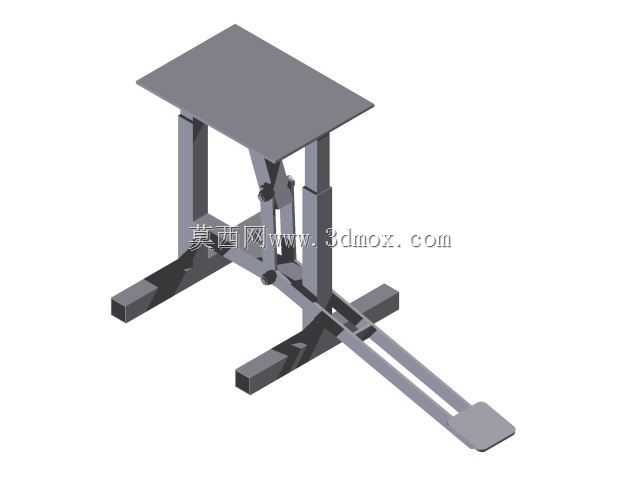

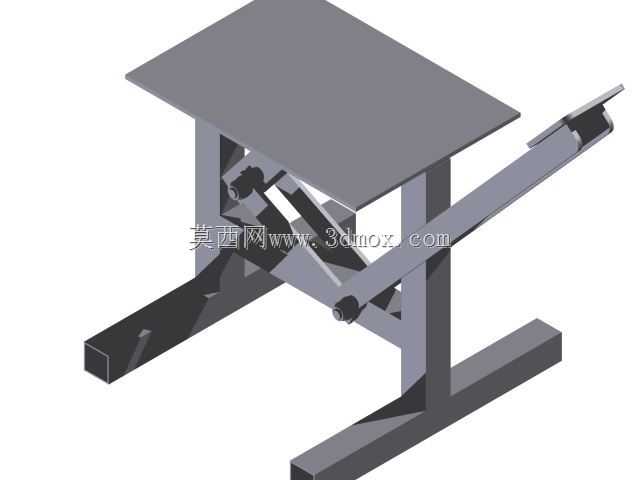

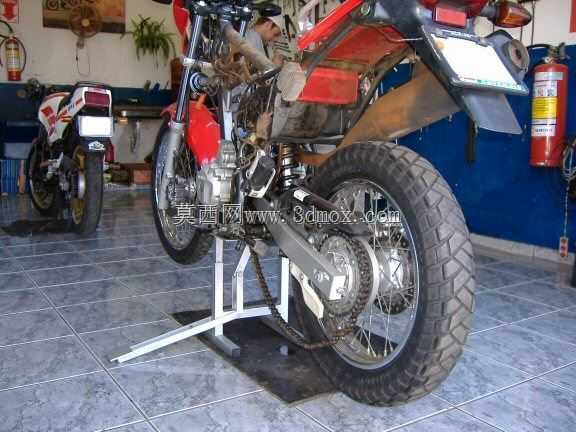

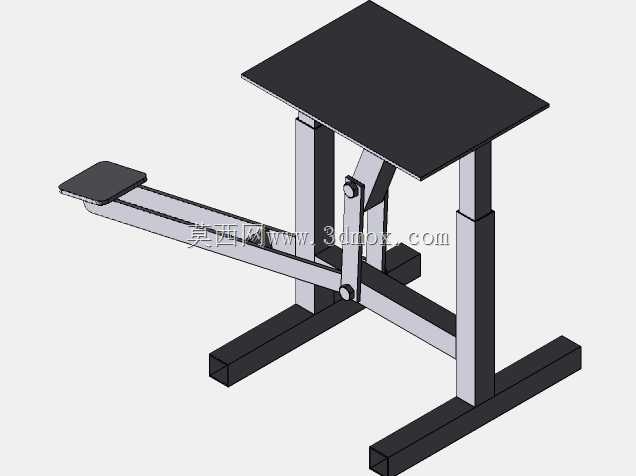

这款支撑支架主要面向非铺装路面越野赛事的后勤维修、车辆临时驻车场景设计，区别于常规民用摩托驻车架，它兼顾了自行车与轻型越野摩托的支撑需求，在野外赛事临时维修点、营地驻车时，无需依赖地面预埋固定点位，仅靠自身底座的接触面积即可完成稳定支撑。从结构设计来看，它采用剪式连杆搭配斜向操作臂的组合结构，顶部支撑平台为平整矩形板面，接触车辆底部时不会剐蹭车架漆面或管线，底座采用分体式方管支撑脚，两个支撑脚沿纵向错开布置，在砂石、软土路面也能分散压强，避免支架下陷侧翻。操作臂延伸出主体结构外侧，操作人员无需俯身贴近车辆，站在侧方扳动操作臂即可带动剪式连杆完成升降动作，升降行程覆盖从地面到常规越野摩托底部支撑点的高度区间，适配多数中小排量越野摩托、山地自行车的底盘高度。设计阶段特意控制了整体外廓尺寸，收拢状态下整体高度较低，可直接放入赛事后勤车的储物箱内，不会占用过多装载空间，安装使用时无需额外螺栓固定，展开后将支撑平台对准车辆底部的承重梁位置，操作臂扳动到锁止位即可完成固定，单人即可完成全部操作。结构受力点全部布置在剪臂的铰接转轴处，转轴采用耐磨销轴连接，长期反复升降也不会出现旷量，斜向操作臂在锁止状态下会形成自锁角度，即便车辆受到外力晃动，支架也不会意外松脱下落。支撑平台表面做了平面度处理，和车架接触时受力均匀，不会因为局部应力集中顶坏车架薄壁结构，底座方管的端部做了切斜处理，在不平整地面放置时可以自适应小角度倾斜，始终保持四个接触点贴合地面。实际使用中，除了赛事驻车维修，也可用于日常户外骑行时的车辆临时检修，比如补胎、调整传动部件时，将车辆举升到合适高度，操作人员无需蹲姿作业，大幅降低长时间维修的疲劳感，剪式结构的升降过程平稳，举升过程中车辆不会出现左右晃动，避免车辆侧倾摔落的风险。
