发动机试验室可移动承载转运工装

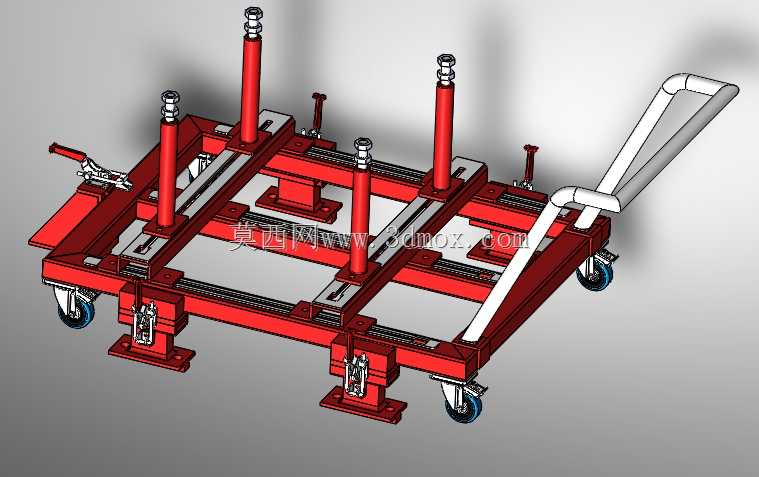

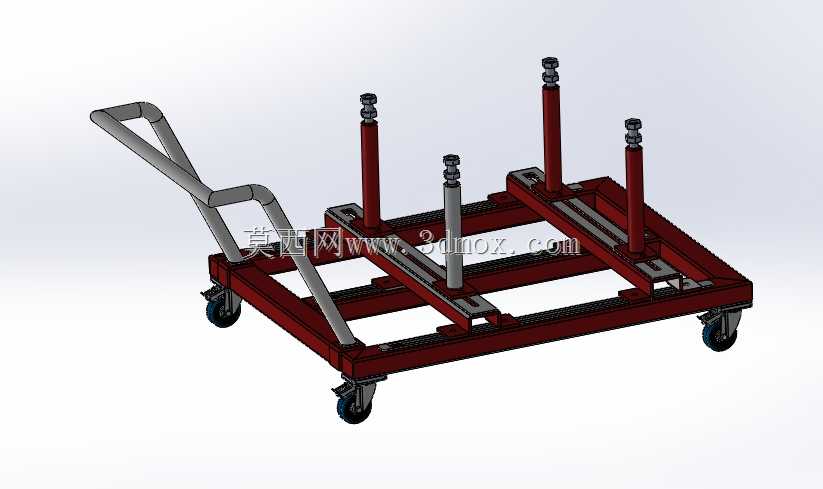

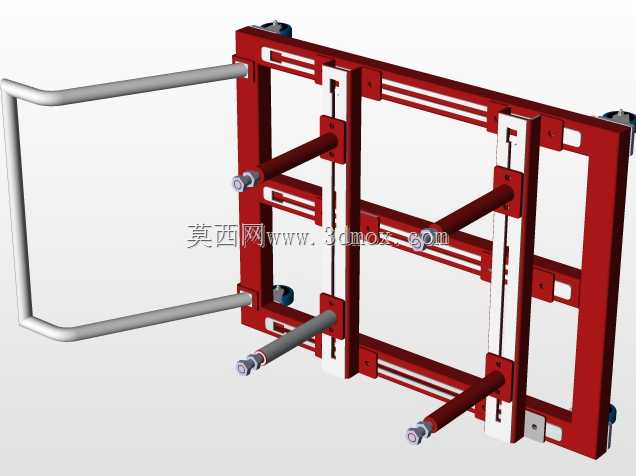

该设备主要服务于发动机研发、生产环节的试验室场景，覆盖发动机从预装区到试验台架的短距离转运、试验前的临时承载定位需求，解决传统固定式台架无法灵活适配多机型切换、转运过程中发动机姿态难以保持的痛点。整套工装采用框架式焊接结构作为主体承载基础，底部配置四个带刹车的万向脚轮，可在平整的车间环氧地坪上灵活推行，推把采用弯折圆管焊接成型，高度适配成年人站立推行的施力角度，推行过程中无需过度弯腰，降低转运作业的劳动强度。框架上设置四组可沿横向导轨滑动调整的立式支撑柱，支撑柱顶部配置可调高度的支撑头，可根据不同型号发动机的安装吊点、支撑点位分布，灵活调整支撑柱的横向位置与竖向高度，适配多系列直列、V型发动机的承载需求，无需针对单款发动机单独制作承载工装，大幅提升试验室场地与工装的复用率。框架底部设置四组可升降的固定支撑脚，当工装推送至试验工位指定位置后，可向下旋出支撑脚使其接触地面，将整套工装连同承载的发动机抬升，让脚轮脱离地面，避免试验过程中设备振动导致工装移位，同时可抵消脚轮的弹性形变，保证发动机安装定位的精度。支撑柱与导轨之间采用快速锁紧结构，调整到位后扳动侧边的快速夹钳即可完成锁止，无需额外使用扳手拧紧紧固件，点位调整效率更高。整套工装的外形边界控制在常规试验室通道的通行宽度范围内，可顺利通过1.2米宽的车间通道与试验间防火门，支撑柱的可调行程覆盖主流乘用车、商用车发动机的支撑高度差，承载框架的主梁采用加厚矩形管焊接，焊缝处做打磨去应力处理，长期承载大重量发动机不会出现框架形变。在实际使用场景中，作业人员可先在预装区将发动机吊装至调整好支撑点位的工装上，锁紧支撑结构后直接推行至试验台架旁，降下固定支撑脚完成工装定位后，即可开展发动机与台架的对接作业，省去了传统流程中二次吊装对位的环节，也避免了转运过程中发动机磕碰台架、地面的风险。框架侧边预留的快速夹钳结构可用于固定发动机的外接线束、临时管路，避免转运过程中管线拖地磨损。
