C型架结构圆形零件夹紧夹具

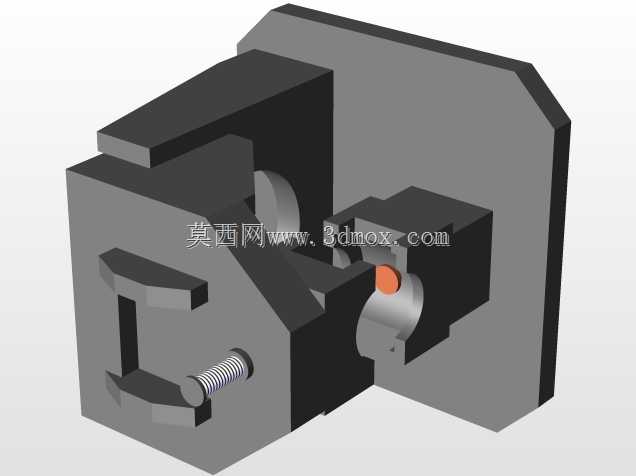

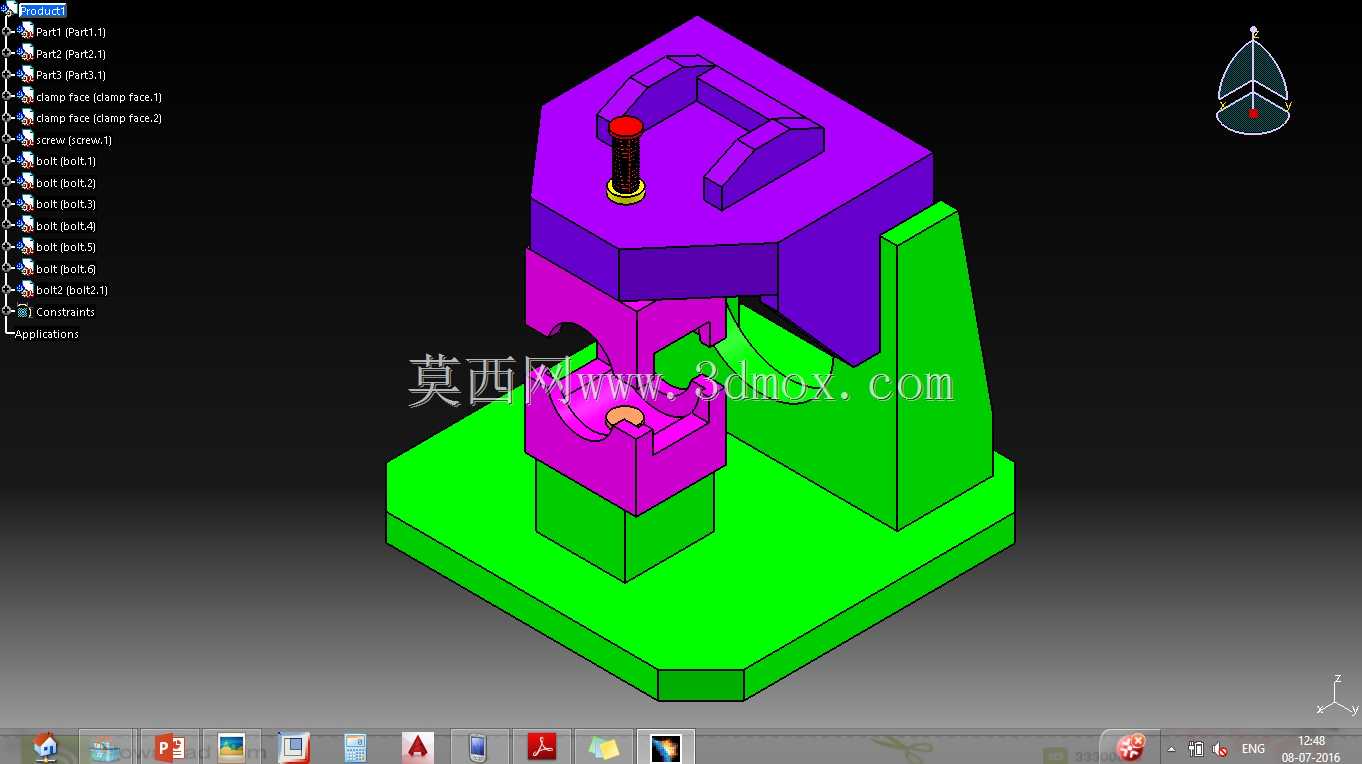

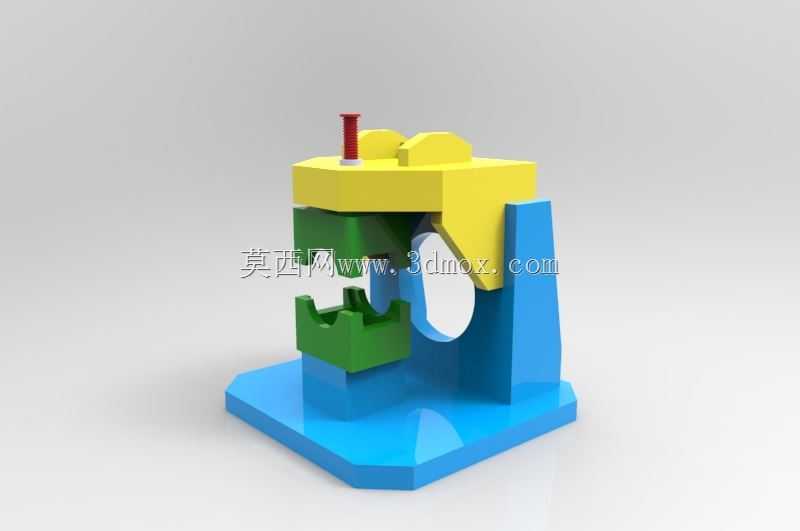

这款C型架结构的夹紧夹具，主要面向机加工、装配工序中圆形轴类、套类零件的夹持定位场景，在普通铣床、钻床的单件小批量加工，以及装配线的零件预装对位环节都能适配使用，可替代部分专用夹具完成多规格圆形零件的快速装夹，减少工装更换的辅助时长。从结构设计来看，整体采用C型开式架体作为承载主体，底部为带安装孔的方形基座，基座平面度公差控制在0.02mm以内，可直接通过T型螺栓固定在机床工作台或者装配工位台面上，安装边界适配常规400mm*600mm规格的机床工作台槽距，无需额外加装过渡垫板。夹具的夹持模块采用上下对合的V型卡口结构，卡口工作面做了防滑纹理处理，夹持直径范围覆盖15mm-60mm的圆形零件，夹紧动作通过顶部的手动压杆驱动，压杆行程预留12mm的调节余量，配合内部的弹性复位件，可实现零件的快速装夹与松脱，单次装夹动作耗时不超过3秒，适配高频次换件的作业场景。设计过程中优先考虑了架体的刚性表现，C型架的立臂厚度做了加厚处理，在承受最大1500N的夹紧力时，架体开口端的形变量控制在0.01mm以内，避免夹持过程中因架体变形导致零件定位偏移，影响加工或装配精度。夹持模块与架体之间采用可拆卸的连接结构，可根据被夹持零件的外形更换对应卡口的夹块，拓展夹具的适用范围，除了标准圆形零件外，更换夹块后也可完成方形、异形小零件的夹持作业。夹具的操作部件全部布置在架体顶部的单侧位置，操作人员站在工位正面即可完成全部装夹操作，无需侧身或者调整站位，符合人机工程学的操作要求，减少长时间作业的操作疲劳。架体的镂空结构设计在保证整体刚性的前提下，降低了夹具自身重量，单人即可完成搬运与安装对位，同时镂空区域可作为加工排屑或者装配工具的避让空间，避免切屑堆积在夹具内部影响夹持精度，也方便日常的清理维护。
