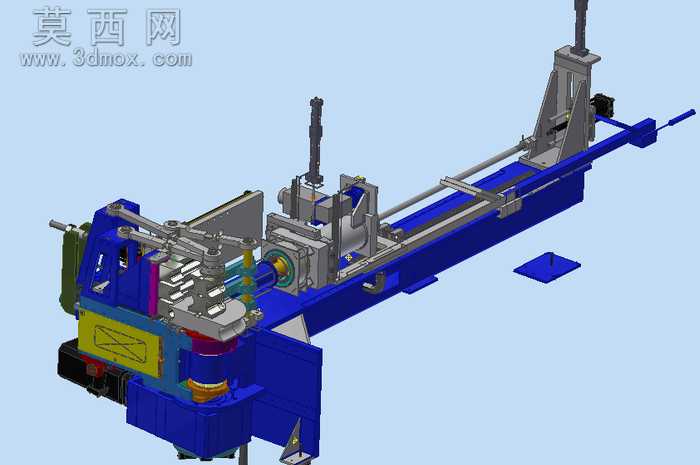

汽车排气系统用数控弯管机三维设计

本模型为应用于汽车排气系统生产场景的数控弯管机三维设计，整体采用三维建模软件完成全参数化搭建，从床身基座到末端执行机构均按照实际工业设备的尺寸比例进行还原，建模过程中对各部件的装配关系做了严谨的约束校验，确保运动机构的行程逻辑符合真实弯管加工的工艺要求。模型渲染阶段针对不同功能部件做了材质区分：床身主体采用深蓝色工业烤漆材质，还原重型加工设备的厚重质感；传动导轨、送料辊轴等运动部件赋予金属镀铬材质，体现机加工零件的光洁精度；气动夹紧模块、伺服驱动单元分别做了对应的色彩标识，方便快速识别设备的功能分区。结构设计上，该弯管机集成了长行程管材送料机构、多自由度弯管机头、尾端定位支撑组件三大核心模块：送料机构沿床身纵向布置，搭配线性导轨与伺服传动结构，可实现不同长度金属管材的精准步进送料；弯管机头集成了夹紧、折弯、转角调节功能，可完成多空间角度的管材折弯作业，适配汽车排气系统复杂管路的成型需求；尾端支撑组件可随送料行程同步移动，避免长管材加工过程中出现挠度变形，保障弯管精度。设计思路围绕汽车排气系统管材加工的实际痛点展开，针对排气系统管路变径多、折弯角度复杂、成型精度要求高的特点，在机头位置预留了多规格模具安装位，可快速更换不同管径的弯管模具，无需对设备主体结构做大幅调整；同时在床身侧部布置了管线收纳槽，将液压管路、控制线缆统一规整，既还原了真实设备的布线逻辑，也让整体模型的外观更整洁规范。模型完整还原了设备的所有细节结构，包括底部的调平支撑脚、操作侧的防护盖板、机头位置的检测传感器等，各运动部件均保留了合理的活动间隙，可直接用于设备结构演示、加工工艺模拟以及相关教学场景使用，能够直观展现数控弯管机的工作原理与结构组成。
