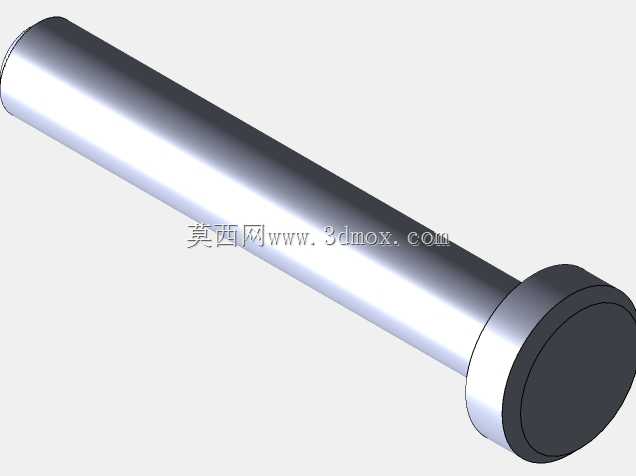

10MPa工况四层碳玻纤维缠绕复合承压管

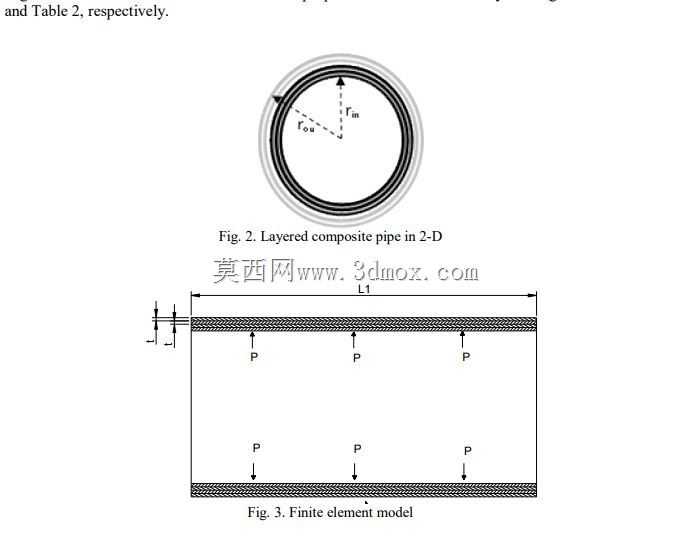

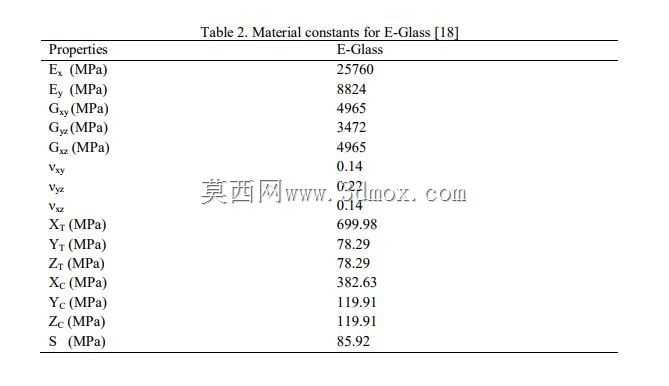

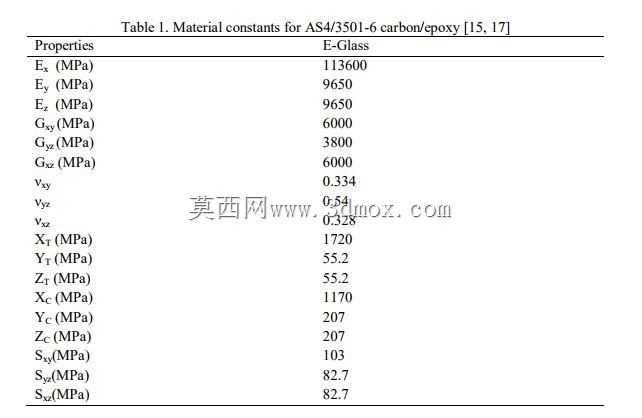

这款复合承压管的设计初衷，是解决常规金属承压管在腐蚀介质输送场景下自重过大、长期运行易出现内壁结垢腐蚀的痛点，目前在高压化工流体输送、深海油气集输支线、高压纯水液压系统回路中都有明确的适配场景。从结构设计逻辑来看，产品采用四层碳玻纤维交替缠绕的铺层方案，缠绕角度匹配±55度的最优承压角度设置，这种铺层方式可以让纤维方向尽可能贴合内压作用下管壁的环向、轴向应力分布路径，避免树脂基体承担过多拉伸载荷，相比单一玻璃纤维缠绕的管材，相同承压等级下整体壁厚可以降低30%左右，单位长度自重也能同步下降。

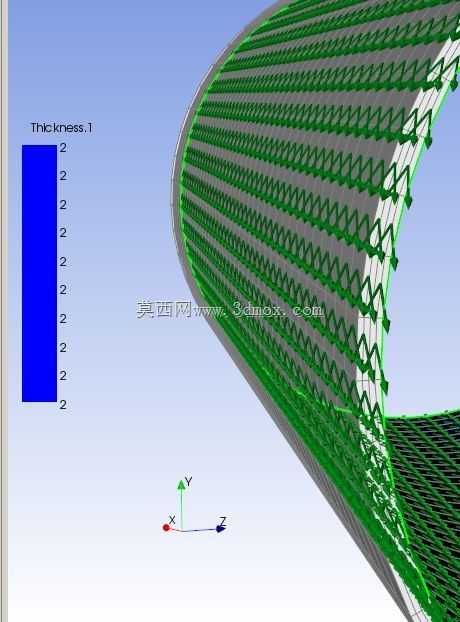

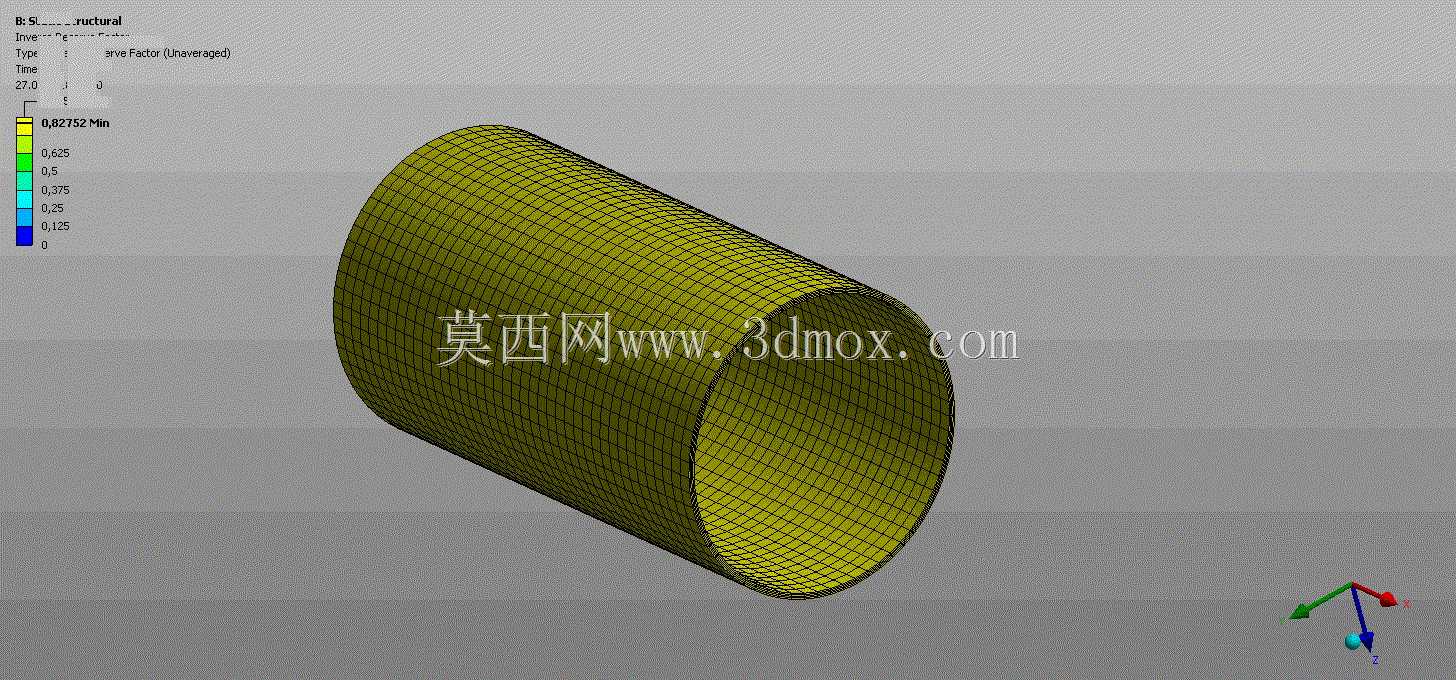

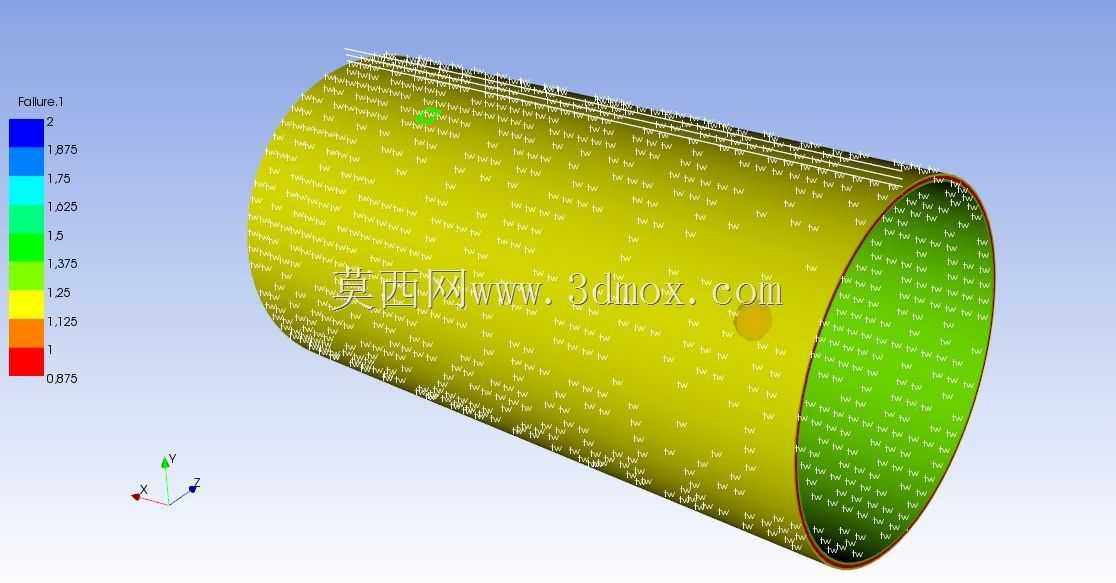

从实际功能特性来看，管材内壁设置有致密的耐腐蚀阻隔层，可耐受常规酸碱介质的长期冲刷，外层的纤维缠绕层承担全部结构载荷，层间通过改性树脂基体实现载荷传递，避免长期交变压力下出现层间剥离问题。设计过程中针对10MPa的额定工作内压，通过有限元厚度云图完成了铺层厚度的迭代验证，对应壁厚区间的应力分布全部控制在纤维许用应力的60%以内，预留足够的安全裕度应对压力波动、安装附加弯矩带来的额外载荷。

安装边界方面，管材端部预留有标准接头对接的配合段，配合段的外径公差控制在h7级，可适配常规高压卡套接头、法兰接头的安装要求，安装过程中不需要对管端做额外的切削加工，避免破坏纤维缠绕层的连续性导致承压能力下降。管路排布时，最小弯曲半径需要控制在管径的12倍以上，防止过度弯曲导致外层纤维出现断裂损伤，固定管夹的间距需要根据管径匹配对应数值，避免管路充压时出现轴向窜动拉扯接头密封面。不同于金属管材的焊接连接方式，这种复合管的接头安装不需要动火作业，在易燃易爆的化工厂区、海上作业平台场景下可以大幅降低施工风险，同时管材本身的绝缘特性也可以避免输送电化学腐蚀介质时出现的电偶腐蚀问题，长期运行的维护成本远低于同压力等级的无缝钢管。
