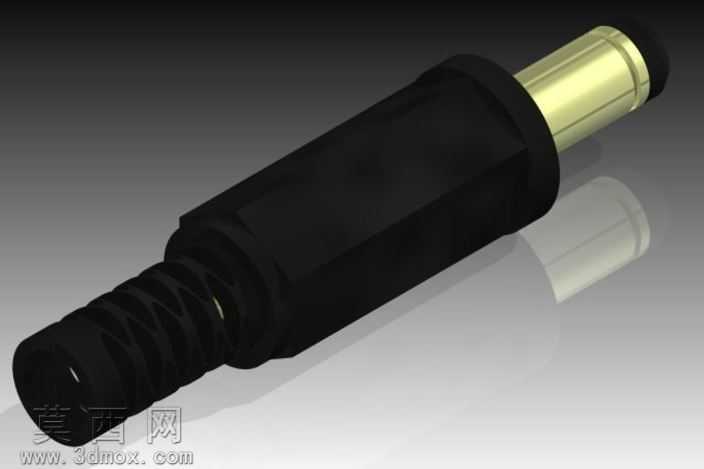

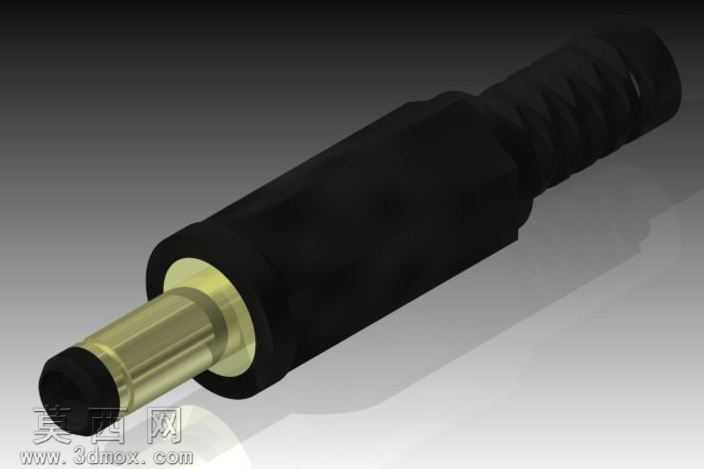

标准1.7毫米直流电源公头连接器三维建模作品

本作品为标准1.7毫米规格直流电源公头连接器的三维建模成果，建模过程围绕实物的真实结构与尺寸比例展开，首先通过测绘同规格实物连接器获取各部分的精确尺寸参数，在三维建模环境中先完成插针基体的回转体特征构建，插针部分采用导电金属材质的参数设置，还原镀金铜质插针的金属质感与圆柱度精度，插针端部的绝缘限位胶圈单独建模，通过拉伸与切除特征完成胶圈的环形结构，保证与插针的装配间隙符合实际装配公差要求。中部的金属衬套部分同样采用回转特征构建，设置与插针一致的金属材质参数，区分出衬套与插针的直径差与装配位置，还原连接器内部导电结构的层级关系。外部的绝缘握持护套采用橡塑材质的建模逻辑，先通过回转特征构建护套的基础圆柱外形，再通过扫描切除特征完成护套尾部的防滑纹理结构，每一道防滑凹槽的深度、间距都参照实物比例设置，既还原实物的握持防滑功能，也让模型外观更具真实感。建模过程中对各零件的装配关系做了严格的配合约束，插针与衬套的同轴度、护套与内部金属件的过盈配合位置都做了对应设置，保证模型可直接用于装配干涉检查与结构演示。渲染阶段采用工作室光照环境，给金属部件添加轻微的反射效果模拟镀金层的光泽，给黑色橡塑护套添加哑光漫反射材质，还原橡塑材质的磨砂质感，通过调整光照角度突出连接器各部分的结构轮廓，让防滑纹理、金属与绝缘件的分界都清晰呈现。设计思路上完全遵循通用直流电源连接器的行业标准，保证插针直径、插合长度等关键尺寸符合1.7mm规格的通用规范，模型可用于电气设计的接口选型参考、产品结构教学演示以及相关电源配件的开发验证，各部分特征参数可编辑，支持根据实际需求调整尺寸适配不同的线径规格。
