三角洲打印机用双层多孔安装固定支架结构

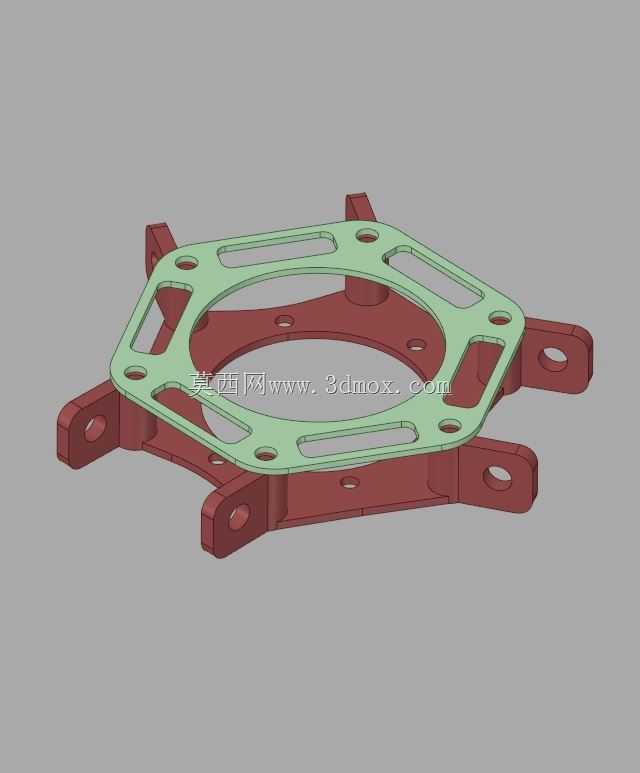

这款双层叠合式安装支架，是针对三角洲结构3D打印机的运动模组固定需求开发的结构件，日常应用场景集中在桌面级FDM打印机的热床、挤出机运动臂的连接定位环节，承担着分散运动载荷、保证多轴运动同轴度的核心作用。从实际使用角度看，这类支架需要同时兼顾安装定位精度与长期往复运动下的结构刚性，避免运动过程中出现形变偏移，导致打印层纹错位、尺寸精度超差的问题。设计过程中优先考虑了安装边界的适配性，整体外轮廓采用对称六边形切边结构，六个延伸支耳上的通孔位置完全匹配三角洲打印机三根平行光轴的安装间距，支耳上的沉孔设计可以让固定螺栓完全埋入结构表面，不会突出干涉运动臂的往复行程。上下两层叠合的结构不是简单的板材叠加，下层红褐色基座承担主要的载荷传递，直接对接设备的机架型材，六个支耳的厚度做了局部加厚处理，对应螺栓锁紧的位置做了凸台加强，避免长期锁紧应力下出现板材蠕变开裂；上层浅绿色垫片层做了多处长条形镂空减重设计，镂空位置刚好避开下层基座的受力筋位，既不会削弱整体的支撑刚性，又能减少打印制作时的材料消耗，同时镂空区域可以作为走线通道，给挤出机的加热线、温控线留出排布空间，避免线材在运动过程中被剐蹭磨损。在安装尺寸的匹配上，中心大圆孔的直径刚好适配打印机的热床调平组件或者挤出头散热模组的安装外径，周边均匀分布的小孔对应模组的固定螺丝孔位，安装时不需要额外做打孔适配，直接对位锁紧即可完成装配。上下两层之间的贴合面做了平面度公差控制，锁紧后不会出现局部翘曲，保证连接的模组始终保持水平基准，减少调平的工作量。这类结构在设计时特意做了等壁厚处理，不管是采用3D打印制作还是开模注塑生产，都能避免壁厚不均导致的收缩变形，支耳的转角位置全部做了圆角过渡，减少应力集中的同时，也能避免安装时锐角划手。实际装机测试时，这类支架可以抵消一部分运动过程中产生的振动，双层结构的阻尼特性比单层板材更好，高速打印时的共振异响会明显降低，六个方向的支耳受力均匀，不会出现单侧受力过大导致的支架断裂问题，适配市面上多数同规格的三角洲结构桌面3D打印机，不需要修改原有设备的其他结构尺寸，直接替换原有支架即可完成升级。
