雪崩搜救无人机挂载信号标记装置

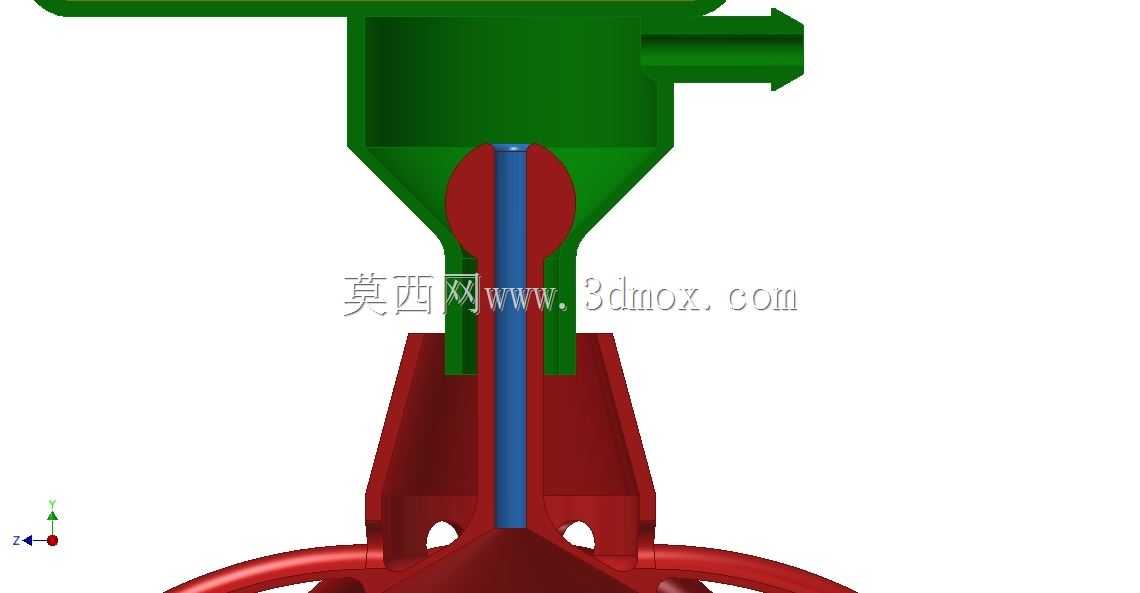

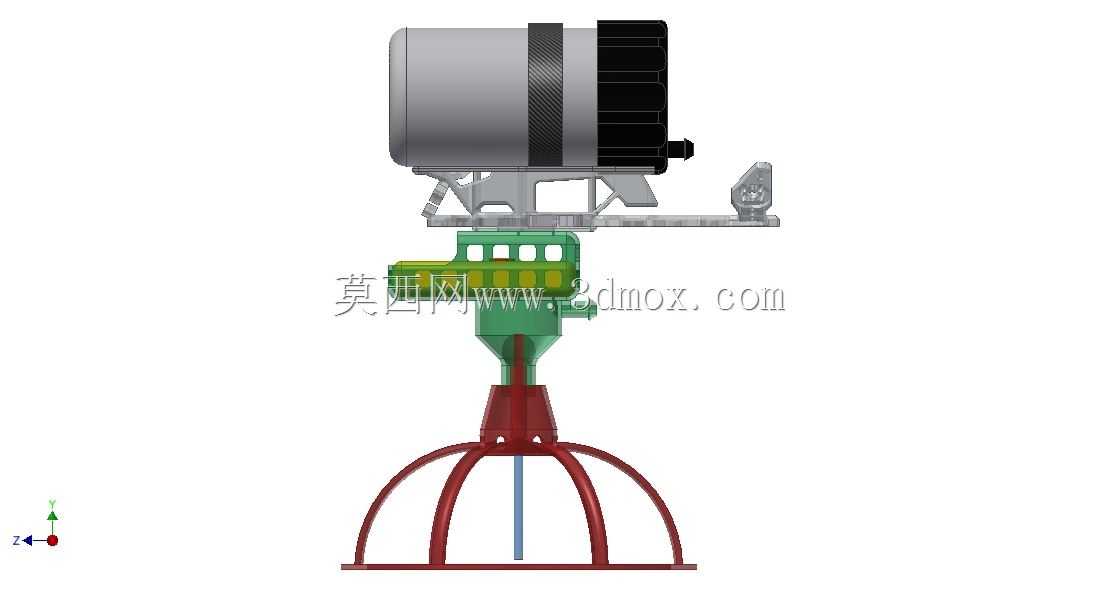

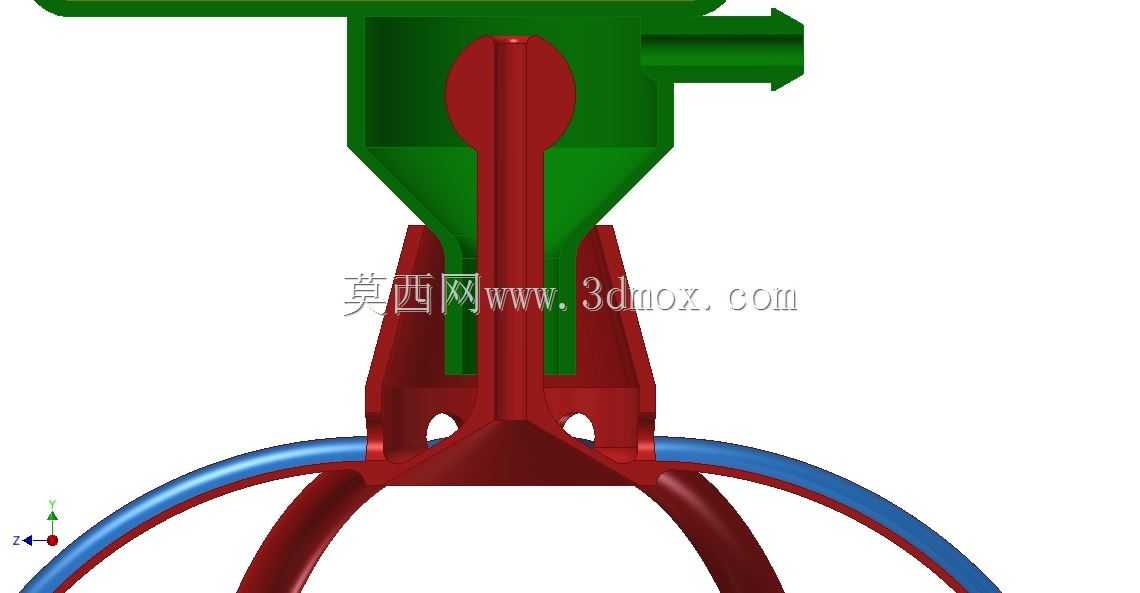

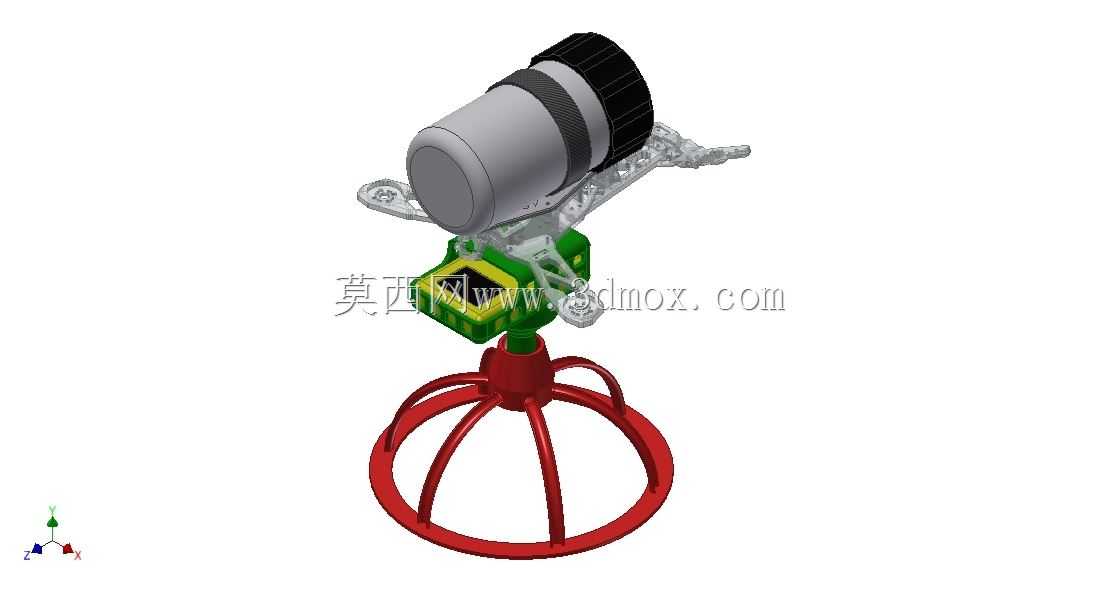

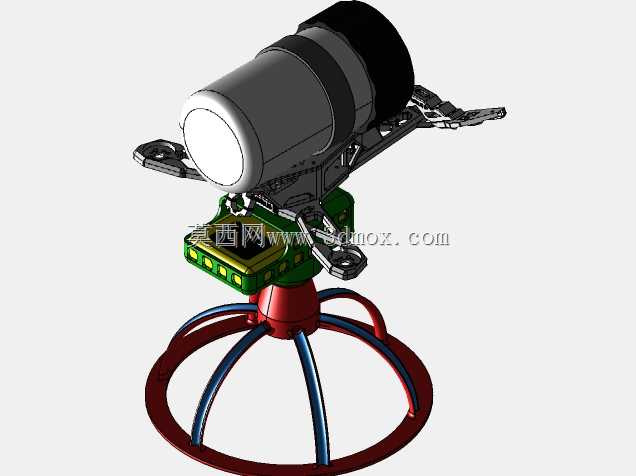

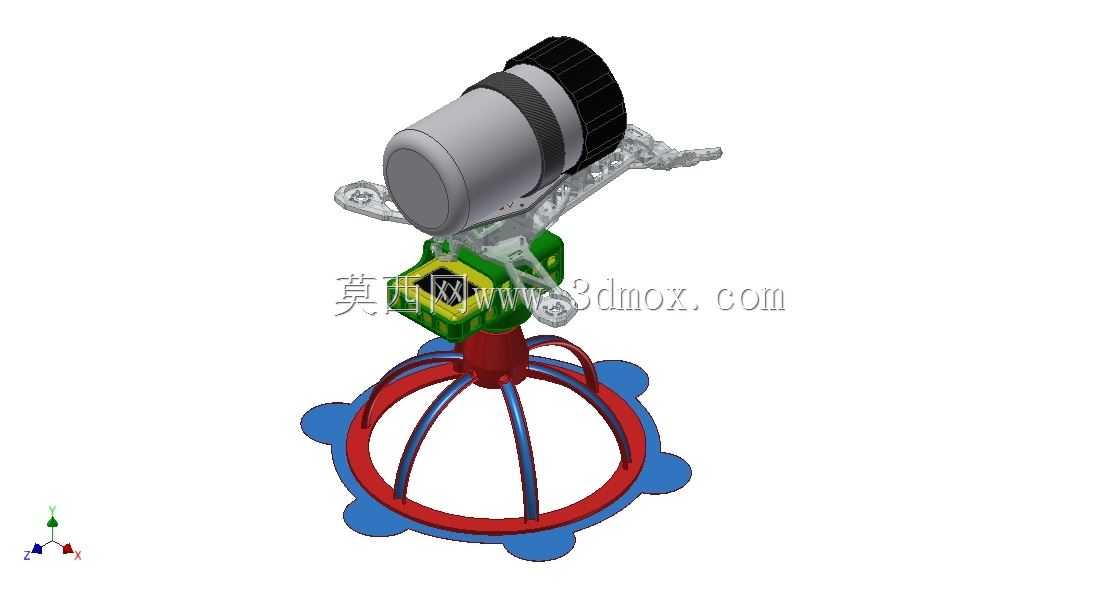

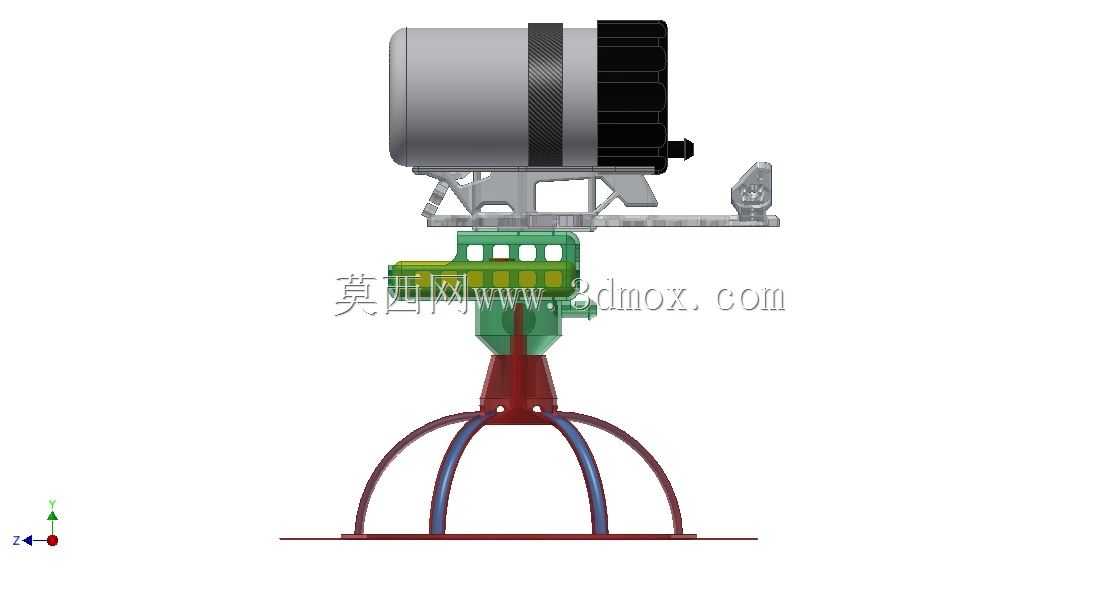

这款挂载装置主要适配小型搜救无人机，核心服务于雪崩灾害后的被困人员搜索定位场景，解决小型无人机载荷有限、无法携带大容量储液罐的痛点，在不额外增加过多机身负重的前提下，实现搜救区域标记、被困人员位置示警的功能。装置整体采用分层式结构设计，最上部为通用快装连接座，可直接匹配主流消费级、行业级搜救无人机的底部挂载接口，安装时无需额外改造机身原有结构，快装座的定位销孔间距预留了12mm-32mm的调节余量，可适配不同机型的安装孔位边界，整体挂载后突出机身底部的高度控制在180mm以内，不会干扰无人机起降时的支脚触地，也不会在飞行过程中遮挡无人机下视视觉传感器、云台摄像头的探测视野。中部核心控制段集成了信号触发模块与微型储液腔，信号模块可联动无人机的图传链路，当搜救人员通过机载摄像头、热成像设备发现疑似被困区域时，可直接通过地面端遥控器触发释放指令，无需无人机降落操作；微型储液腔容量控制在15ml，刚好满足单次区域标记的流体容量需求，不会占用过多载荷配额，腔体采用耐低温工程塑料材质，可适应高海拔雪崩区域零下20度的低温环境，避免内部标记流体冻结失效。下部释放端采用笼式球形阀结构，常态下依靠球体自身重力与弹簧预紧力保持密封状态，飞行过程中不会出现漏液问题，当收到释放指令时，内置的微型电磁铁会拉动球体偏转30度，让储液腔内的高对比度蓝色标记流体顺着笼式支架的间隙均匀流出，在雪面形成直径约1.2米的醒目蓝色圆圈，方便后续地面搜救人员快速定位目标区域，笼式支架的边缘做了R3圆角处理，避免无人机低空飞行时剐蹭雪面、树枝造成结构损坏。除雪崩搜救场景外，该装置还可拓展应用于黑暗密闭空间的救援路径标记、未爆雷区的范围标识、夜间搜救的临时落点标记等场景，设计时特意将流体通道与信号检测模块做了独立分腔处理，避免流体渗漏腐蚀电路元件，整体结构无复杂传动部件，后期维护仅需定期清理流体通道残留、检查密封胶圈老化情况即可，若采用3D打印制作，仅需拆分4个独立组件打印后通过超声波焊接、粘接即可完成组装，无需开模制作复杂注塑模具，小批量试制成本极低。
