简易襟翼齿轮联动传动结构设计

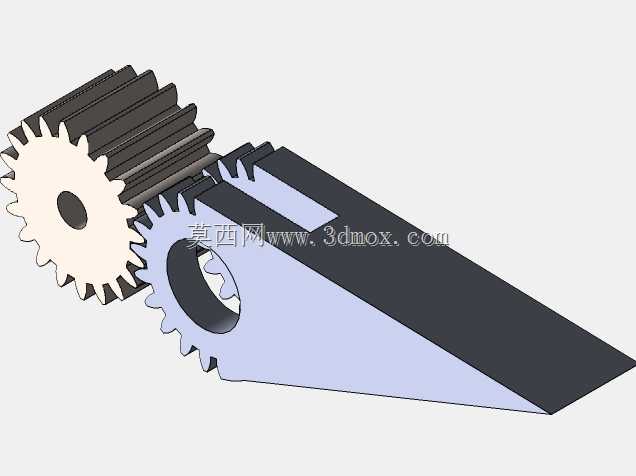

这套襟翼联动结构核心采用多组圆柱齿轮啮合实现动力传递，在航空领域襟翼作动场景、小型仿生扑翼设备、可调翼面实验装置中都有明确的应用空间，区别于传统连杆式襟翼调节结构，齿轮啮合的传动形式具备传动比恒定、回程间隙小、调节精度可控的优势，适合对翼面偏转角度有精准控制要求的使用场景。从结构布局来看，动力输入端的小模数直齿轮与中间过渡齿轮保持定比啮合，过渡齿轮同时与襟翼基座上的扇形齿段啮合，当输入齿轮接收旋转动力时，可直接带动楔形襟翼主体绕铰接轴做定角度偏转，整套传动链没有冗余的换向零件，动力传递路径短，传动效率相比多连杆结构有明显提升。设计过程中优先考虑了安装边界的适配性，襟翼主体采用楔形薄型结构，在保证结构刚度的前提下尽可能压缩厚度方向尺寸，齿轮组全部布置在襟翼根部的侧方空间，不会额外占用翼面上下的气动外形空间，安装时仅需要固定输入齿轮的转轴支座与襟翼的铰接支座两个点位，不需要额外设计复杂的安装托架，适配不同尺寸的翼面安装基面。实际使用过程中，这套结构可以通过调整啮合齿轮的齿数比来匹配不同的襟翼偏转角度需求，当需要更大偏转行程时，只需要更换对应齿数的过渡齿轮、调整扇形齿段的包角范围即可，不需要整体重构襟翼主体结构，具备较强的改型适配能力。齿轮的齿形参数按照标准直齿圆柱齿轮设计，啮合侧隙控制在常规传动的合理区间，既可以保证传动过程无卡滞，也能避免间隙过大导致的翼面抖动问题，襟翼主体的楔形截面经过受力优化，在承受气动载荷时可以将力均匀传递到根部铰接点与齿轮啮合点，不会出现局部应力集中的问题。整套结构没有易损的薄壁弹性零件，日常维护仅需要在齿轮啮合面补充润滑脂即可，长期运行的可靠性较高，既可以用于教学演示类的机械原理实验装置，也可以经过强度校核后直接应用到小型无人飞行器的襟翼调节系统中，适配低速飞行场景下的翼面升力调节需求。
