6306型深沟球轴承结构设计

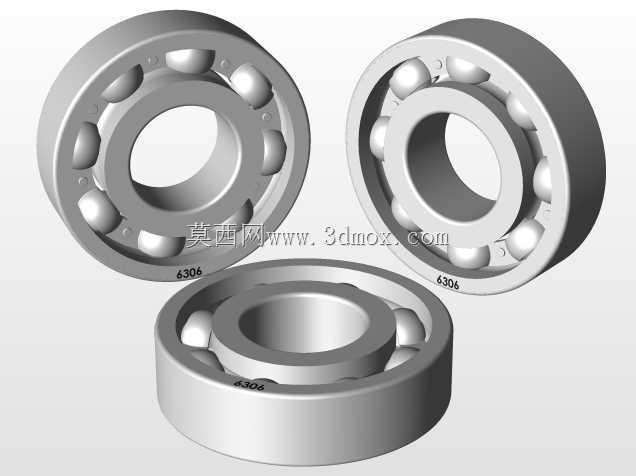

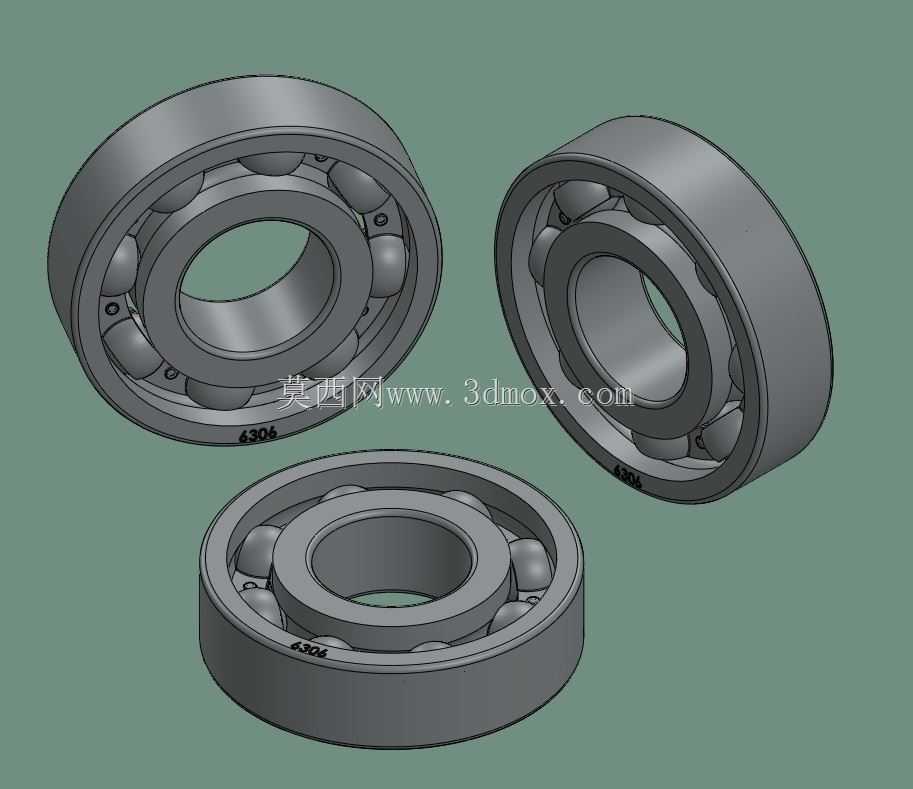

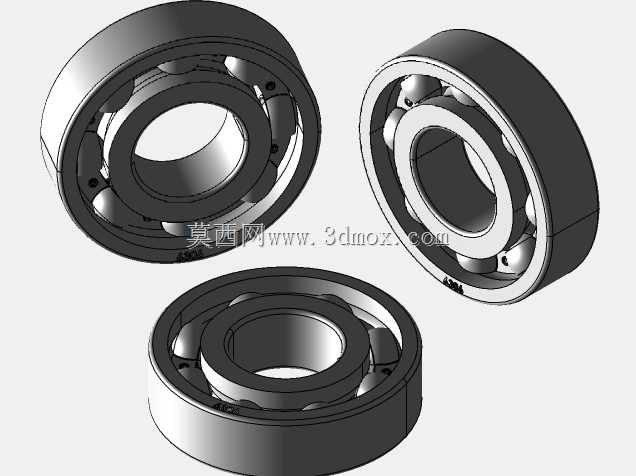

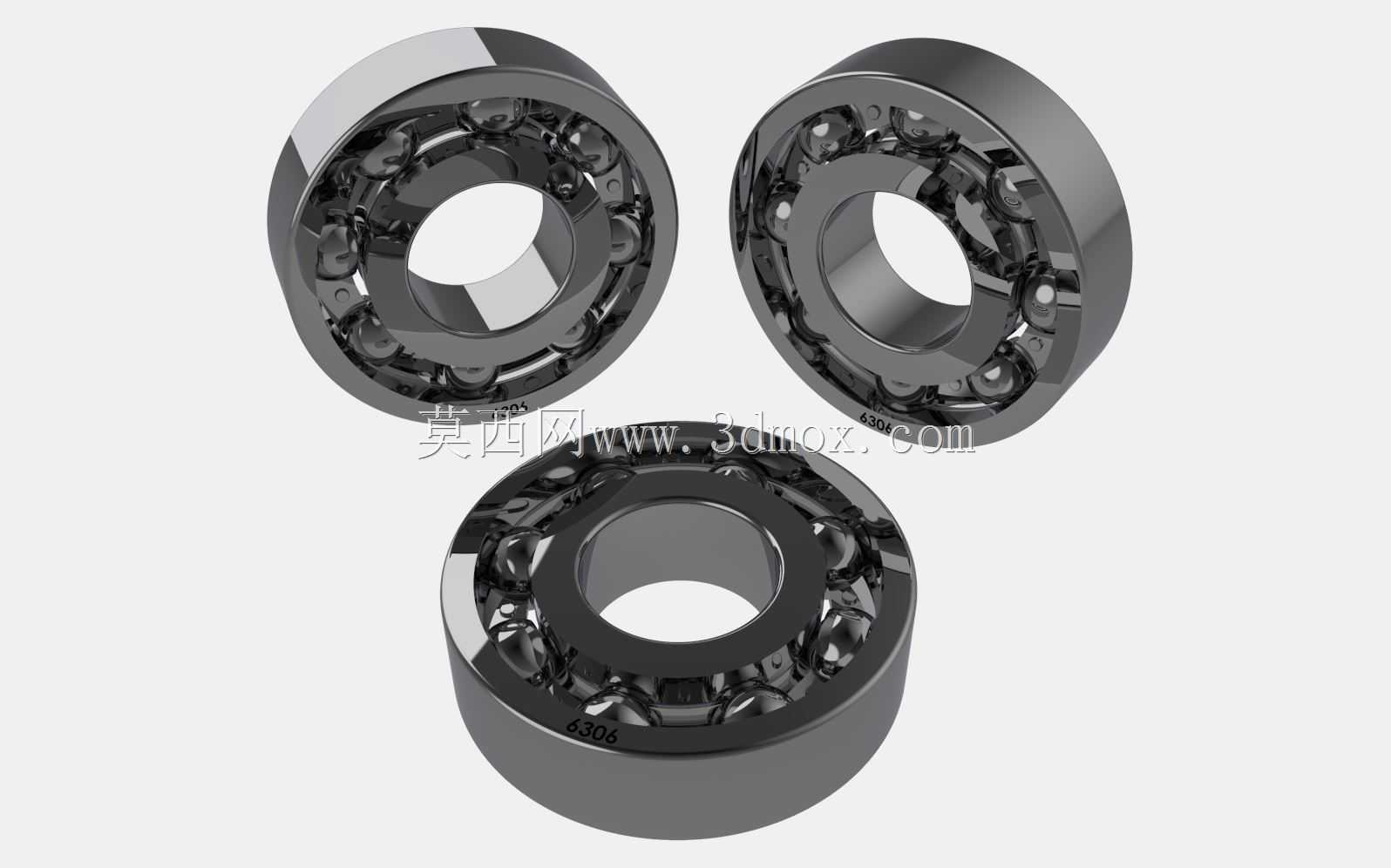

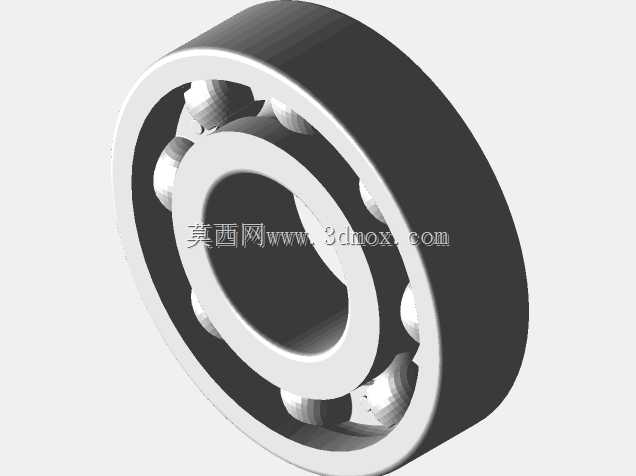

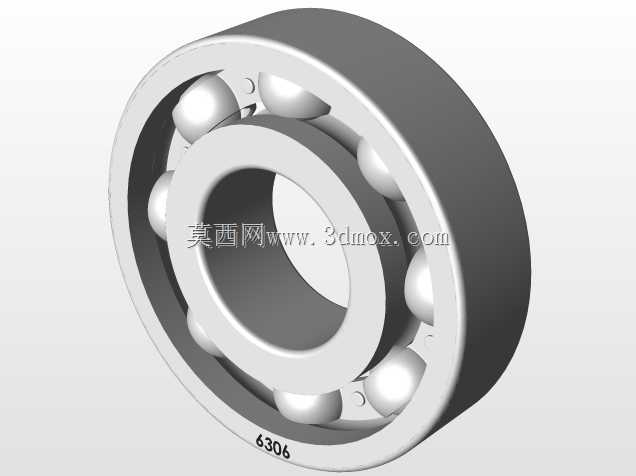

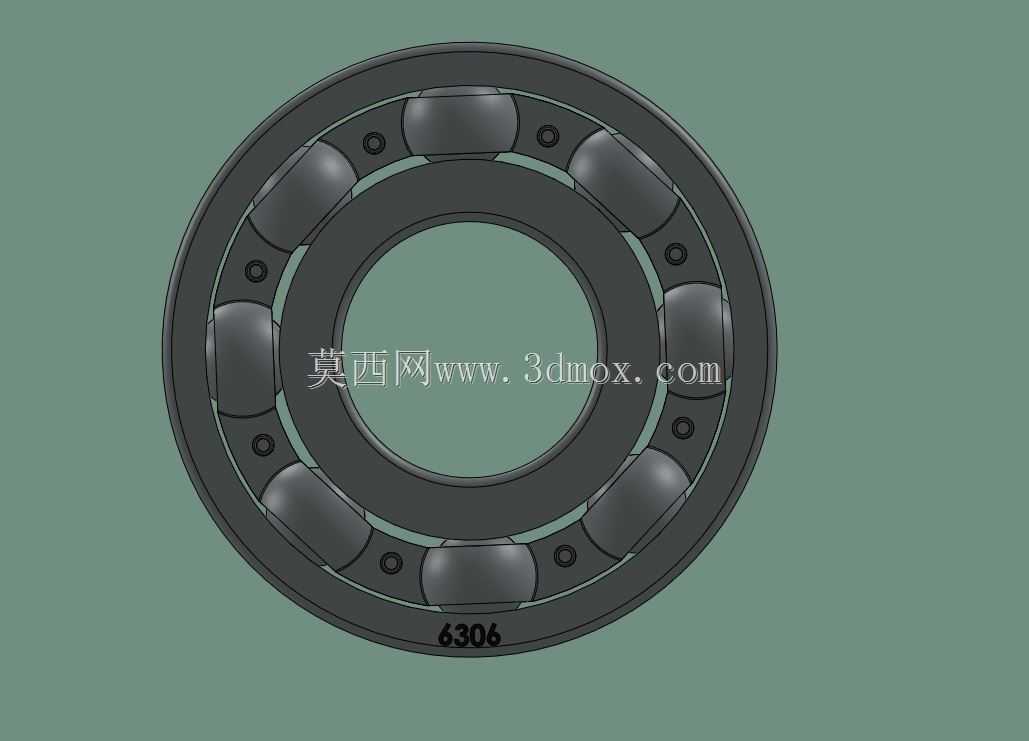

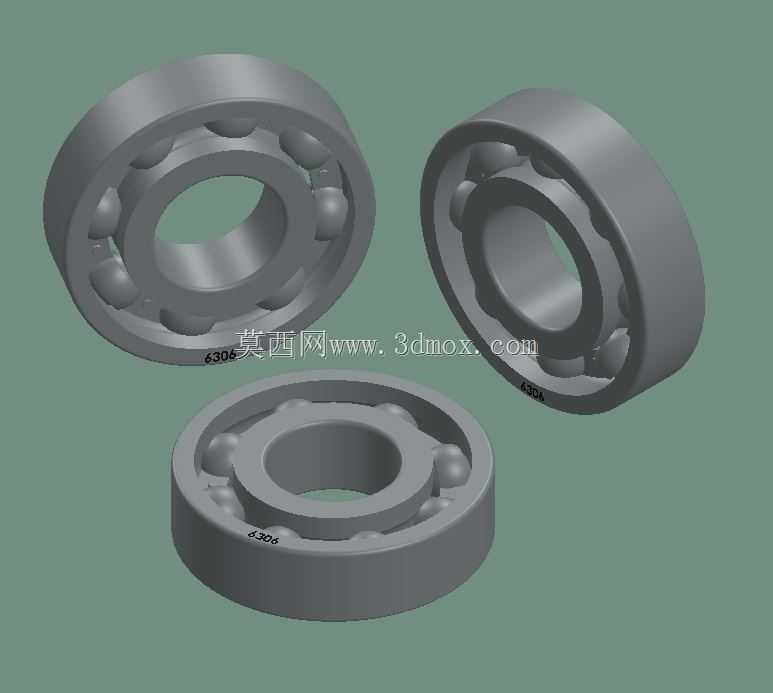

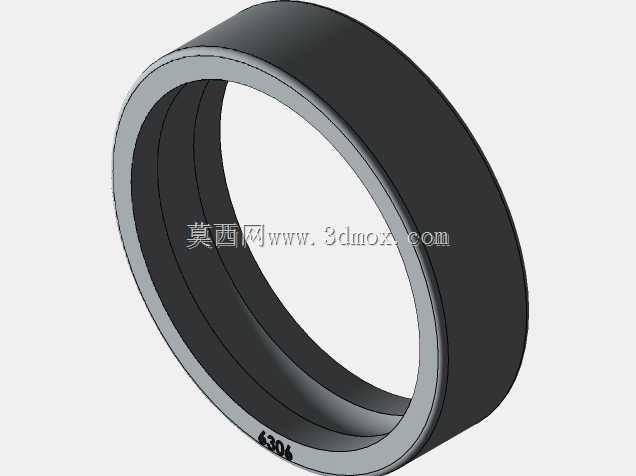

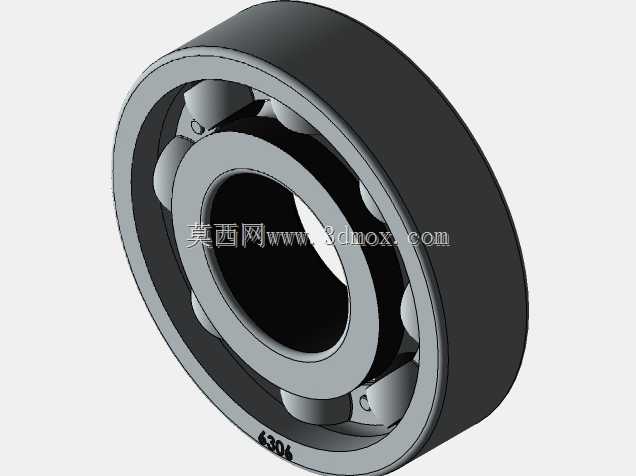

在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围极广的支撑类零件，这款6306型号的深沟球轴承，核心尺寸为外径72mm、内径30mm，对应的装配场景中，与之配合的轴颈需按30mm公称尺寸做公差匹配，轴承座的安装孔则需对应72mm外径设置配合公差，安装时需预留的轴向定位空间可参考轴承自身宽度参数，避免出现装配干涉或轴向窜动超差的问题。从结构设计逻辑来看，该轴承采用内圈、外圈、滚动体、保持架的经典四件套结构，内圈通常与传动轴做过盈配合随轴同步旋转，外圈则与轴承座或设备壳体做过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体，通过保持架实现等间距分隔，避免滚动体之间直接接触产生额外摩擦与磨损，同时保证每个滚动体均匀承受径向载荷。这类轴承的核心功能是降低轴系旋转过程中的摩擦阻力，同时为旋转轴提供稳定的径向支撑，也可承受一定程度的双向轴向载荷，在转速较高、轴向载荷不大的工况下表现尤为出色。从实际应用场景来看，这类轴承广泛出现在中小型电机的输出端支撑、普通输送机的辊筒转轴、家用电机的转子支撑、中小型减速机的输入输出轴位、普通机床的轻载传动轴系，甚至是部分民用代步工具的轮组支撑结构中。设计建模时，滚道的曲率半径需严格匹配钢球直径，保证滚动体与滚道的接触角处于合理区间，保持架的兜孔间隙需控制在合理范围，既不能间隙过小卡滞滚动体，也不能间隙过大导致滚动体运行时产生晃动，内外圈的挡边高度需满足轴向载荷承载需求，同时避免与保持架产生运动干涉。在实际设备维护场景中，这类轴承的安装通常采用热装或压装工艺，禁止直接敲击轴承外圈或滚动体传递装配力，避免滚道或滚动体产生压痕影响运行精度与使用寿命，运行过程中可根据工况选择脂润滑或油润滑，保证滚道与滚动体之间形成稳定的油膜，降低摩擦磨损的速率。不同于角接触球轴承需要成对安装承受定向轴向载荷，这类深沟球轴承可单独使用，安装调试难度更低，采购与维护成本也更具优势，是常规轻中载、中高速旋转轴系的首选支撑零件，建模过程中对倒角、密封槽（若带密封结构）、滚道粗糙度对应的结构细节都做了还原，可直接用于装配模拟、工程出图或运动仿真场景，帮助设计人员快速完成轴系的整体布局校核，验证安装空间是否存在干涉，提前预判轴系支撑的布局合理性。
