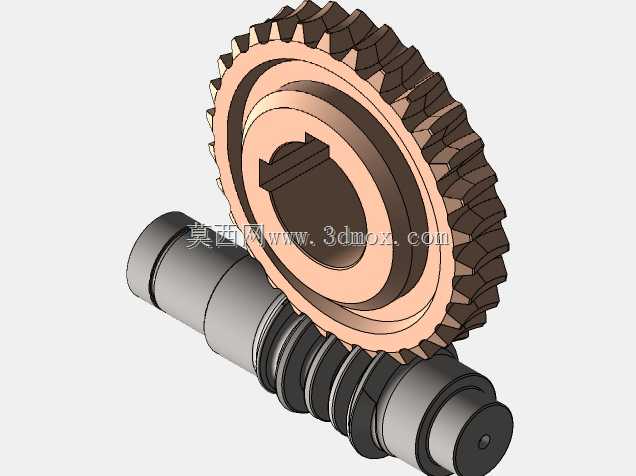

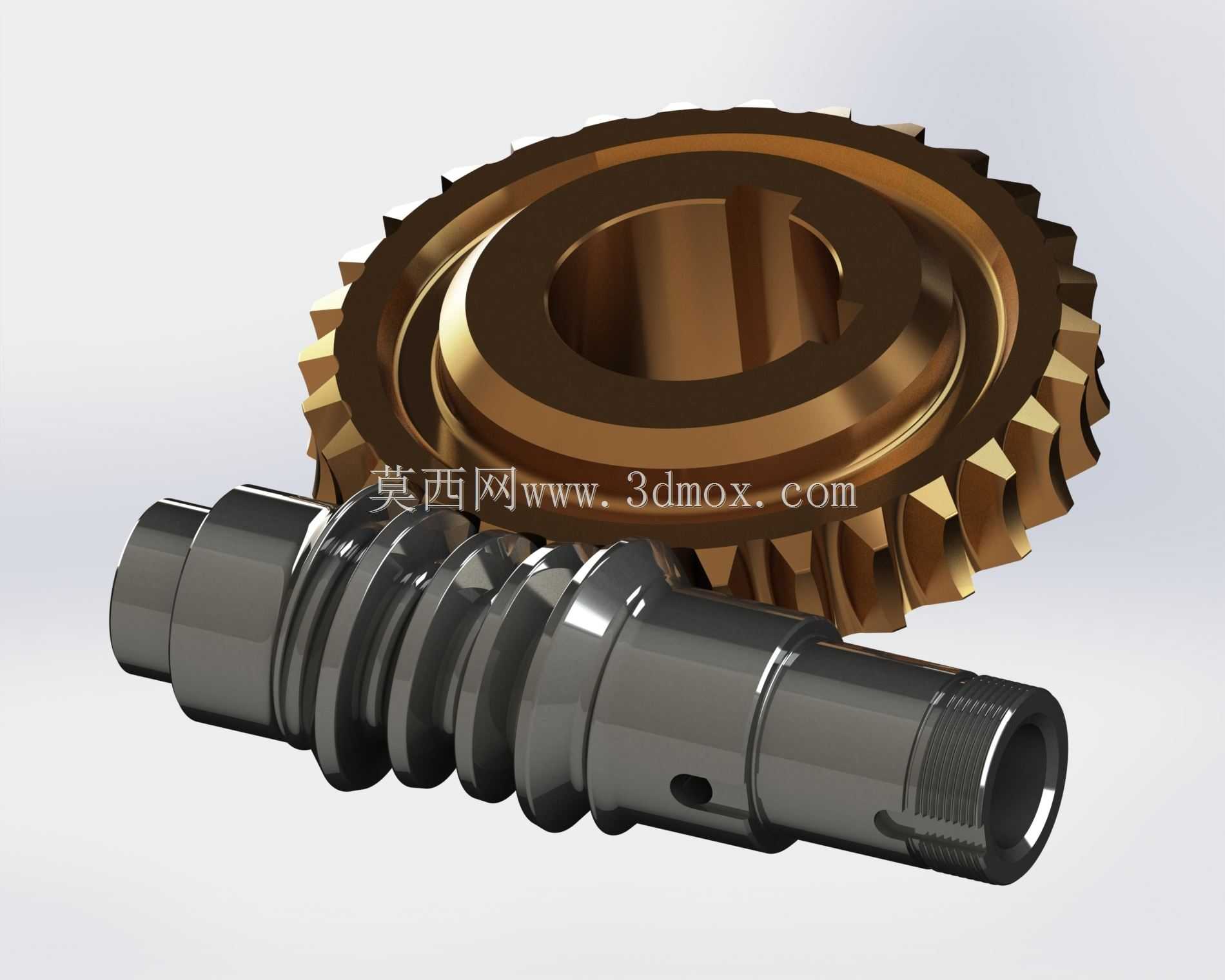

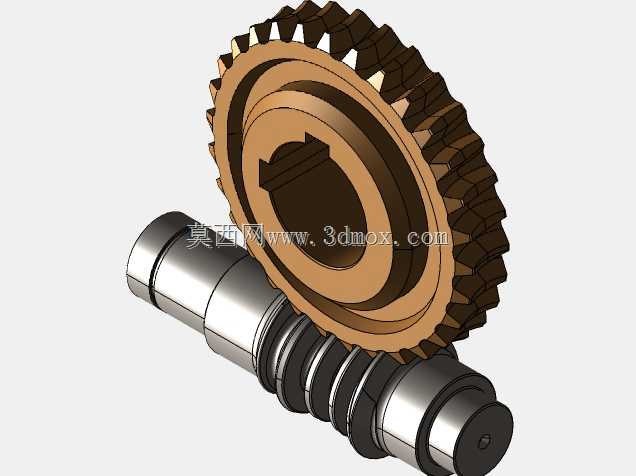

30比1传动比弧面蜗杆蜗轮啮合组件

项目分类:3D模型 发布时间:2021-08-28 ID:245234
  • 30比1传动比弧面蜗杆蜗轮啮合组件
  • 30比1传动比弧面蜗杆蜗轮啮合组件
  • 30比1传动比弧面蜗杆蜗轮啮合组件

这套弧面齿轮传动副采用30:1的固定传动比设计,核心适配对传动回差控制有较高要求的重载低速传动场景,常见于自动化生产线的回转分度工位、重型输送设备的驱动端、精密机床的进给传动链路中,相比普通圆柱蜗杆传动,弧面啮合的接触线分布更合理,齿面接触应力分布均匀,单级传动就能实现大减速比的动力传递,省去多级减速带来的累积间隙与装配误差。从结构设计逻辑来看,蜗杆部分采用轴齿一体化设计,两端预留的轴颈尺寸适配常用深沟球轴承的安装位,轴肩位置做了退刀槽处理,满足滚齿加工的工艺避让需求,输入端轴段加工有键槽,可直接通过平键连接驱动电机或联轴器,无需额外加装转接轴套。蜗轮部分采用辐板式结构,轮毂中心加工有标准平键键槽,可直接套装在设备的输出主轴上,齿圈部分的弧面齿形完全匹配蜗杆的齿面包络轨迹,啮合过程中同时参与接触的齿对数可达普通圆柱蜗杆的2-3倍,能承受更大的冲击载荷,在频繁正反转的传动工况下,齿面磨损量远低于常规蜗轮副。安装边界方面,蜗杆与蜗轮的中心距严格按照弧面齿轮啮合的中心距公差设计,装配时只需保证两轴的空间垂直交错精度,齿侧间隙可通过蜗轮轴向的调整垫片进行微调,不需要额外加工偏心套等间隙调整结构,蜗轮的外圆直径、轮毂长度、蜗杆的总长度与轴径尺寸均适配常规减速箱体的内部安装空间,可直接替换同参数的老旧磨损蜗轮副,无需对原有设备的安装腔体做二次加工。在实际设备运行中,这套传动副的自锁性能稳定,当设备停机时可直接锁止输出端,避免负载端倒转引发的工位偏移,齿面的啮合润滑采用脂润滑即可满足常规工况需求,不需要额外设计复杂的油路喷淋结构,适配多数通用工业设备的维护习惯,在低速重载的长期运行工况下,传动效率可保持在稳定区间,不会因为长期磨损出现传动比漂移的问题。
